压铸用C型限位安装基座结构设计

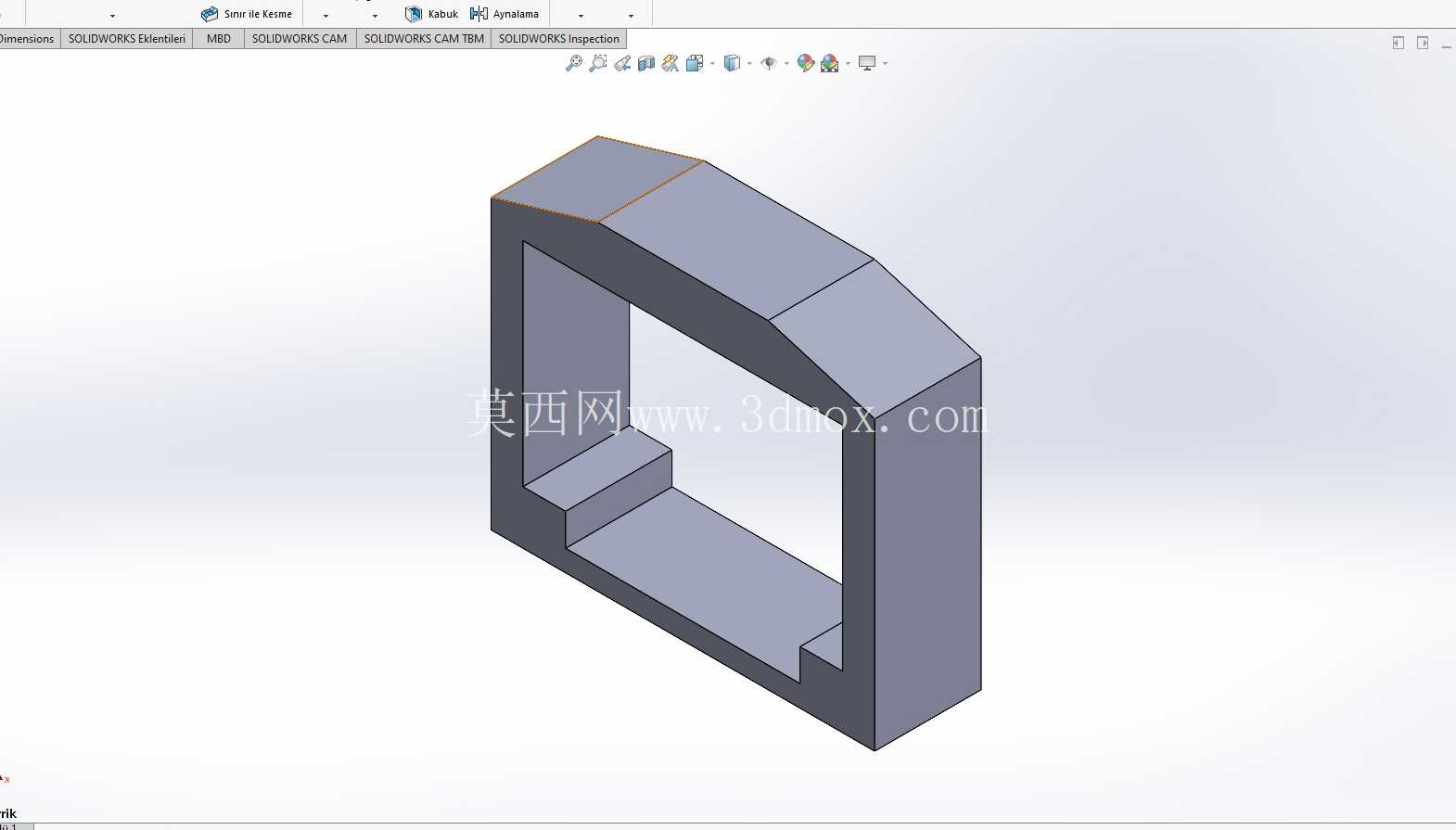

在压铸生产的工位辅助工装体系里，这类C型框式结构的安装基座，主要承担模具侧抽芯组件的滑动导向、行程限位以及末端承托功能，区别于常规的平板式安装座，这种带上下承托边的框型结构，能同时限制滑动构件的X、Y两个方向的窜动，避免压铸过程中高速合模带来的冲击让侧抽芯滑块出现偏移，进而导致铸件飞边、抽芯卡滞等常见生产故障。从实际应用场景来看，这类基座大多安装在压铸模具的定模套板外侧，对应侧抽芯机构的行程末端，当抽芯油缸带动滑块完成抽芯动作后，滑块的尾端会滑入基座的框型空腔内，上下两个向内延伸的承托边刚好卡在滑块的上下导向面位置，既可以承托滑块的自重，避免长行程滑块长期悬空出现导向面磨损，也能在合模前给滑块提供预定位，减少合模时滑块与锁紧块的对位冲击。

设计这类结构的时候，首先要核算的是框体内腔的净空尺寸，内腔的宽度要比对应滑块的配合宽度大0.12-0.18mm的间隙，既保证滑块滑动顺畅不卡滞，又不会因为间隙过大导致定位精度不足；内腔的深度要匹配滑块的抽芯行程，要保证滑块抽芯到位后，仍有不小于15mm的长度嵌在框体内部，避免承托失效。框体的外侧壁厚需要根据压铸机的锁模力匹配，通常300吨以下的小型压铸机配套的这类基座，侧壁厚度不小于20mm，顶部的斜切面是为了避让模具上的冷却水管走线以及行程开关的安装位置，避免安装时与周边管路、检测元件出现干涉。上下承托边的厚度通常设置为8-12mm，承托边的内表面需要做0.5mm的倒角处理，避免滑块滑入时被锐边刮伤导向面，同时也能减少滑动过程中的接触应力集中。

从安装边界来看，这类基座的背部是完全贴合在模套板的安装面上的，安装孔位通常设置在框体的两个竖直侧壁上，采用内六角螺钉沉头安装，沉头孔的深度要保证螺钉安装后头部不高出侧壁表面，避免滑块滑动时与螺钉头部发生碰撞。框体的顶部斜切角度通常设置为15度，这个角度刚好能避开模架上常见的20度斜导柱安装位的投影范围，不会干涉斜导柱的正常动作。在材料选择上，这类基座通常采用45号钢调质处理，表面硬度达到HB220-250即可，承托边的滑动接触面可以做高频淬火处理，硬度提升到HRC40-45，提升长期滑动的耐磨性能，不需要做整体淬火，避免框体出现焊接或者加工应力导致的变形。

实际生产验证中，这类框型基座相比传统的L型单侧承托座，滑块的使用寿命能提升30%以上，因为双侧承托的结构让滑块的受力更均匀，不会出现单侧受力导致的导向面偏磨，同时框型结构本身的抗扭刚度更好，在频繁的开合模冲击下，不会出现基座变形导致的定位偏移。设计的时候还要注意，框体的底部承托边要比顶部承托边长出2-3mm，这样在滑块滑入的时候，底部先接触承托，能更好的承接滑块的自重，减少顶部承托边的受力负载。另外在框体的侧壁上可以预留一个M6的螺纹孔，用来安装行程检测的触片，不需要额外在模架上打孔安装检测支架，能减少模架的加工工作量，提升工装的集成度。

很多新手设计这类结构的时候，容易忽略承托边与滑块之间的间隙配合公差，要么间隙太小导致热胀冷缩后滑块卡滞，要么间隙太大导致定位精度不足，实际上压铸生产过程中模具温度会升到180-220度，钢材的热膨胀系数大概是每米每度1.2e-5米，所以在计算内腔尺寸的时候，要提前预留出热膨胀的间隙，避免生产升温后内腔尺寸缩小夹住滑块。另外框体的拐角位置要做R3-R5的圆角过渡，避免应力集中导致长期受冲击后出现拐角开裂的问题，不要做成直角拐角，直角位置的应力集中系数是圆角的3倍以上，在频繁的冲击载荷下很容易出现疲劳裂纹。
