多铰接连接支座结构设计练习

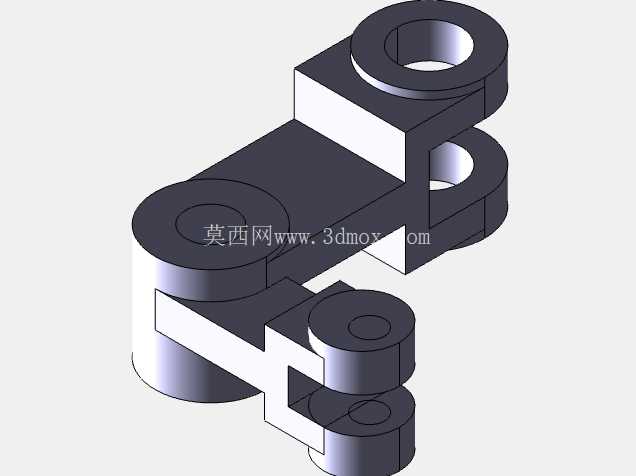

这类多铰接连接支座，常见于工业自动化生产线的连杆传动机构、小型工程机械的联动臂组、轻工设备的动作执行端连接部位，核心作用是在多组运动杆件之间传递动力，同时约束非必要的自由度，保证整套联动机构按照预设轨迹完成往复摆动、角度调整等动作。从结构本身来看，主体采用立式支撑布局，上下共分布三组同轴铰接孔位，下部为双叉耳式安装基座，中部为等截面支撑立臂，上部为单耳铰接端，三组孔位的轴线保持平行，能够同时连接三组独立的运动杆件，实现单一支座承载多组铰接传动的功能，相比分散布置的多个单铰接支座，这种集成式结构能大幅减少安装占用空间，降低装配累计误差。

设计这类零件时，首先要明确各铰接点的受力方向与载荷大小，下部双叉耳结构主要承担整套联动机构的固定端载荷，需要承受来自上部杆件传递的拉压复合力，因此叉耳的厚度、孔边到端面的距离都要满足材料的抗剪、抗挤压强度要求，孔位周边做了等半径圆角过渡，避免应力集中导致的疲劳断裂。中部立臂作为力传递的中间段，截面尺寸需要匹配上下铰接点的中心距，保证在承受侧向弯矩时不会出现挠曲变形，立臂与上下铰接端的衔接位置采用斜面过渡，既减少了不必要的材料冗余，又能优化应力传递路径，避免直角衔接处的应力集中问题。

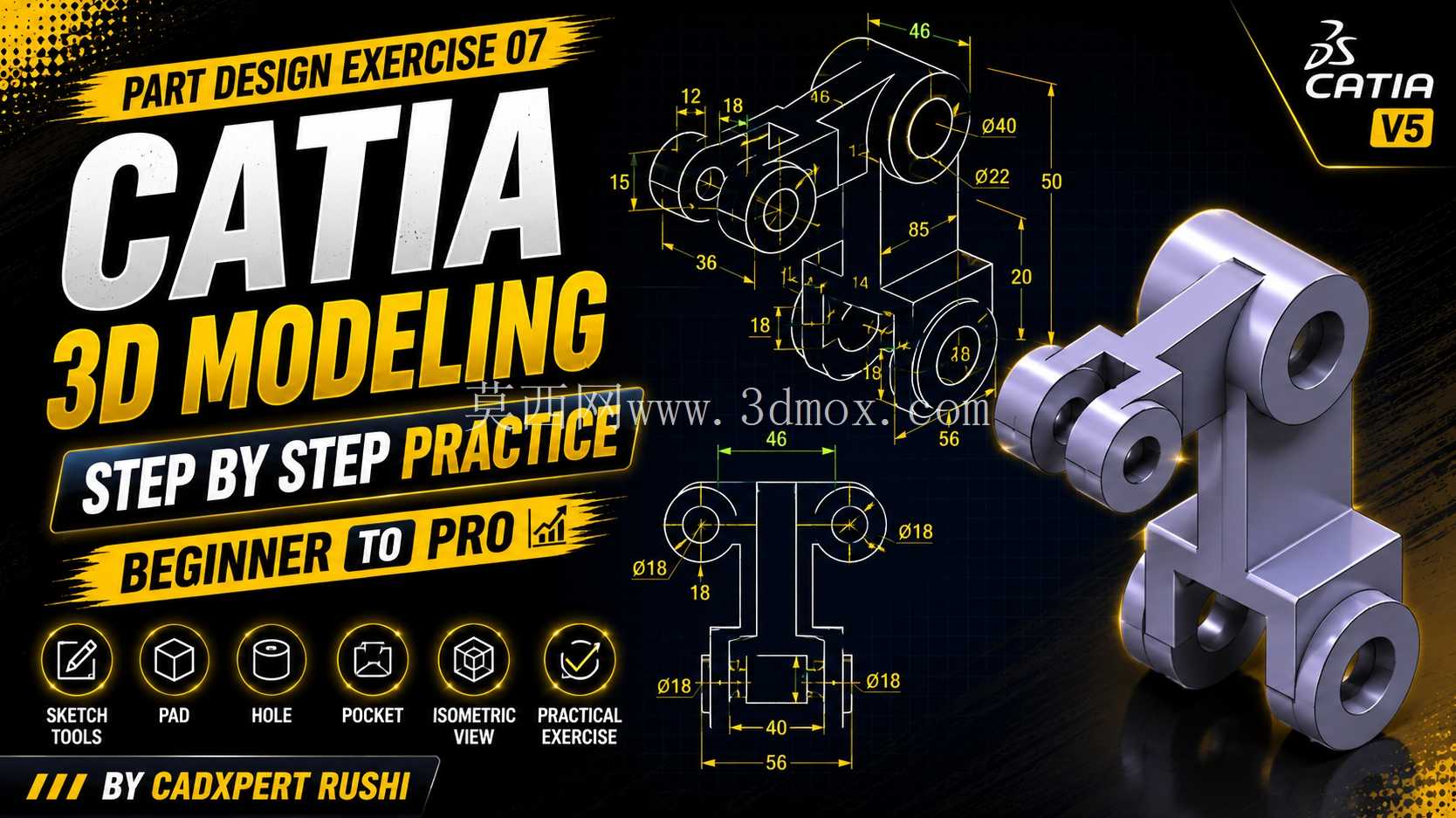

从尺寸边界来看，下部双叉耳的安装孔中心距为56mm，孔直径为18mm，叉耳外侧总宽度为40mm，安装时需要匹配对应厚度的连接耳片，销轴穿过孔位后需要预留卡簧槽的安装空间，保证销轴轴向定位可靠。中部立臂的总高度方向，下部孔中心到中部孔中心的距离为85mm，中部孔中心到上部孔中心的距离为46mm，上部单耳铰接孔的直径为18mm，上部孔顶端到零件最上端面的距离为4mm，满足孔边的最小壁厚要求。零件的总宽度方向，上部单耳的厚度与下部叉耳的单耳厚度保持一致，均为18mm，保证铰接配合时的接触面贴合度，减少铰接转动时的偏磨问题。

建模过程中，这类零件适合采用基于草图的特征建模方式，首先在前视基准面绘制零件的主体轮廓草图，标注所有关键尺寸与几何约束，保证三组铰接孔的中心距、孔位同轴度、轮廓的对称度都符合设计要求，通过凸台拉伸生成主体基础特征后，再对三个铰接孔进行拉伸切除，孔位的直径公差需要根据配合的销轴尺寸确定，一般铰接转动配合采用间隙配合，保证销轴能够灵活转动无卡滞。之后对所有锐边进行倒角或圆角处理，孔口位置做0.5mm的倒角，方便销轴装配时导入，外轮廓的非配合棱边做R1-R2的圆角，去除加工毛刺同时优化应力分布。

实际应用中，这类支座的材质一般选用45号钢或者铝合金，根据载荷大小选择，重载场景下采用45号钢并做调质处理，表面做发黑防锈，轻载自动化设备场景下可以采用6061铝合金加工，降低整体重量。安装时需要保证支座的安装基准面与设备机架的安装面完全贴合，下部双叉耳通过销轴与固定机架铰接，中部和上部的孔位分别连接驱动连杆与执行端连杆，装配后需要手动转动各铰接点，检查转动是否顺畅，有无干涉卡滞情况，定期对铰接孔内的衬套或者轴承加注润滑脂，减少转动磨损，延长零件使用寿命。这类集成式多铰接支座的设计难点在于平衡结构强度与安装空间，需要在有限的尺寸范围内，保证各铰接点的强度满足载荷要求，同时避免各连杆在摆动过程中出现运动干涉，建模时需要同步做连杆的运动仿真，验证各角度下的零件间隙，提前发现干涉问题并调整结构尺寸。
