CATIA阶梯式凹腔零件建模练习实例

在机械结构设计入门阶段，这类带阶梯凹腔的块体零件是非常典型的建模训练载体，很多刚接触三维建模的从业者都会从这类零件入手，掌握从草图到实体特征的全流程操作逻辑。这类练习件的结构看似简单，实则覆盖了机械零件设计中最常用的几类特征操作，能帮初学者快速建立三维建模的空间思维，理解草图约束、特征拉伸、切除、尺寸驱动这些核心逻辑。

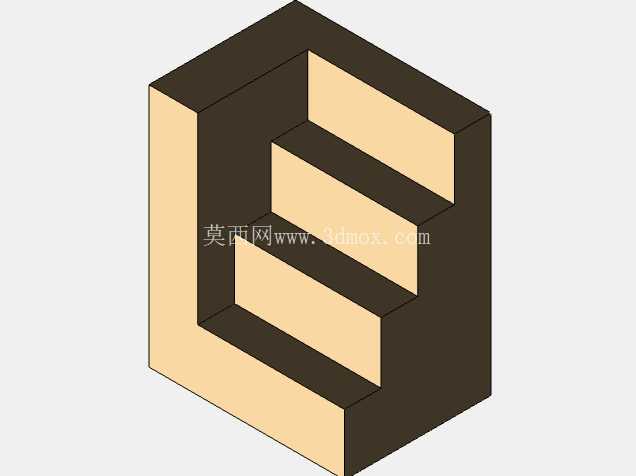

从结构本身来看，这个零件的基体是一个规整的立方体块，在块体的一角通过逐层切除的方式做出三级阶梯状的内凹腔体，每一级台阶的深度、长宽尺寸都有明确的标注，腔体的边角处做了等半径的圆角过渡，避免应力集中的同时，也符合实际机加工零件的工艺要求。这类结构在实际工业场景中并不少见，比如工装夹具的定位基座、小型设备的安装承托块、自动化线的物料挡块，很多都会用到类似的阶梯凹腔结构，用来实现零件的定位、层级承托或者避让相邻部件的安装空间。

做这个零件的建模时，首先要选好草图基准面，一般优先选择零件的底面或者外侧大平面作为第一草图的绘制平面，先绘制基体的外轮廓正方形，标注好外轮廓的长宽尺寸，通过拉伸凸台做出基础块体，这一步要注意拉伸深度的尺寸要和图纸标注完全一致，保证整体的外形边界符合要求。接下来做凹腔部分，要选择凹腔所在的顶面作为草图基准面，先绘制最外侧凹腔的轮廓线，这里要注意轮廓和基体边线的位置尺寸约束，不能出现过定义或者欠定义的情况，很多初学者容易在这一步忽略位置约束，导致后续特征位置偏移。第一级凹腔通过拉伸切除做出，深度对应第一级台阶的高度，之后依次绘制内侧两级台阶的轮廓，每一级的切除深度逐次递减，形成阶梯递进的结构。

做完基础的阶梯结构之后，要处理腔体边角的圆角，这里的圆角是等半径过渡，在选择圆角边线的时候要注意把凹腔所有的内侧棱边都选中，不能出现漏选的情况，圆角半径要严格按照图纸标注的数值设置，不能随意更改尺寸，因为这类练习件的尺寸都是经过设计的，每一个数值都对应建模操作的训练点。除了特征操作之外，这个练习还能训练建模者的尺寸标注规范性，所有的尺寸都要从设计基准出发标注，避免出现封闭尺寸链，这一点和实际工程图的标注逻辑是一致的，能帮初学者养成符合工程规范的标注习惯。

从实际应用的角度来说，掌握这类阶梯凹腔零件的建模方法，后续遇到类似的定位块、安装座、夹具垫块类零件时，就能快速梳理出建模思路，不用再纠结特征的先后顺序。很多工厂里的简易工装、非标设备的小型结构件，都是这类方块加凹腔、凸台的组合结构，把基础特征练扎实，后续做复杂结构的时候才能减少特征错误，避免建模过程中出现特征报错、父子关系混乱的问题。另外这个零件的等轴测视图表达也很规范，能帮建模者理解三维视图和二维尺寸标注的对应关系，提升识图能力，这对于结构设计从业者来说是非常核心的基础能力，很多刚入行的设计人员就是因为基础识图和基础特征掌握不牢，做复杂零件的时候经常出现尺寸错误、特征冗余的问题，反而拖慢了设计效率。

在建模过程中还要注意特征的先后逻辑，尽量遵循先基体后局部、先大特征后小特征的顺序，比如先做整体方块，再做切除凹腔，最后做圆角这类细节特征，不要一开始就去做局部的小结构，不然后续修改整体尺寸的时候会出现很多特征报错。另外这类练习件不需要做多余的工艺特征，比如倒角、安装孔之类的结构，严格按照图纸给出的结构来做就可以，重点是训练特征操作的准确性和草图约束的合理性，每一步操作都要明确对应的尺寸要求，不能凭感觉拖动轮廓线，要养成尺寸驱动建模的习惯，这也是参数化建模软件的核心优势，能保证后续修改尺寸的时候整个模型可以同步更新，不用重新绘制特征。
