带夹装座长槽调节式机械连接构件

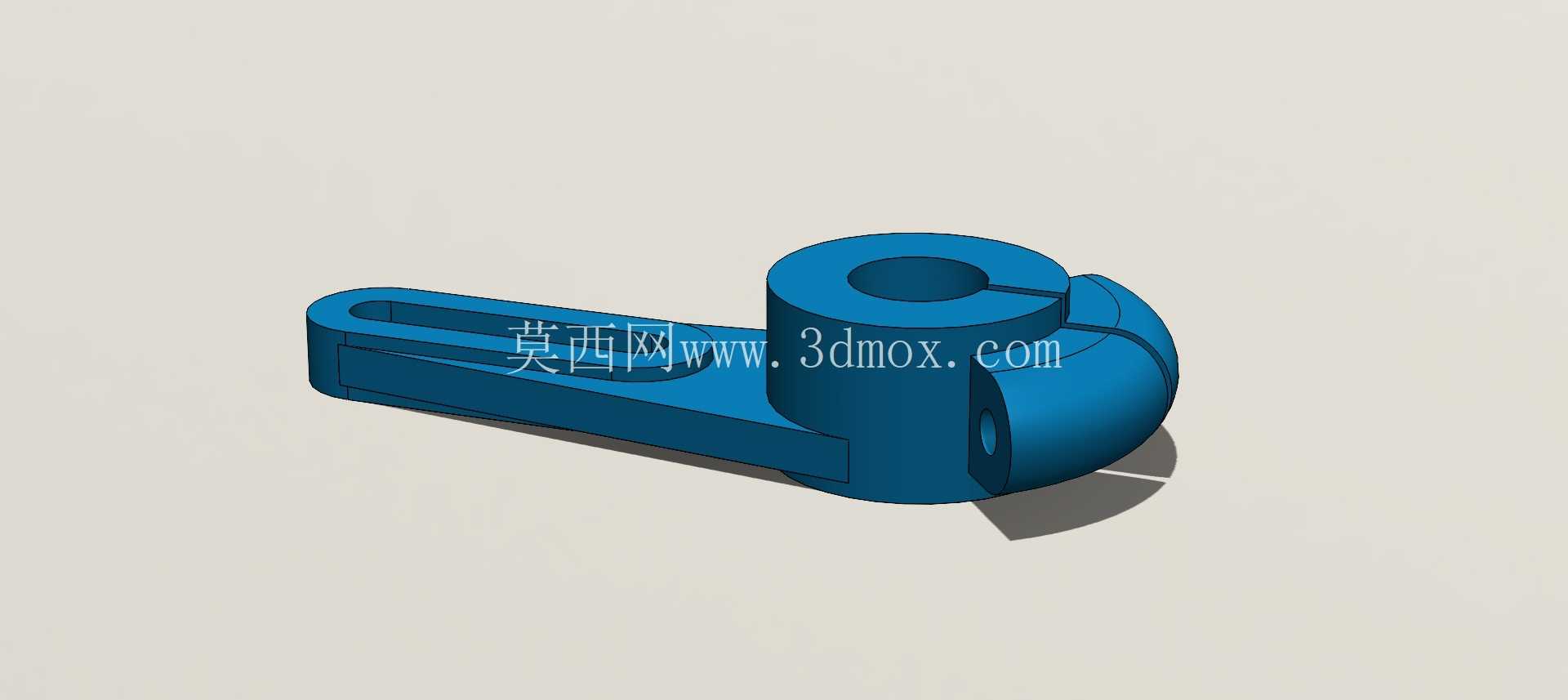

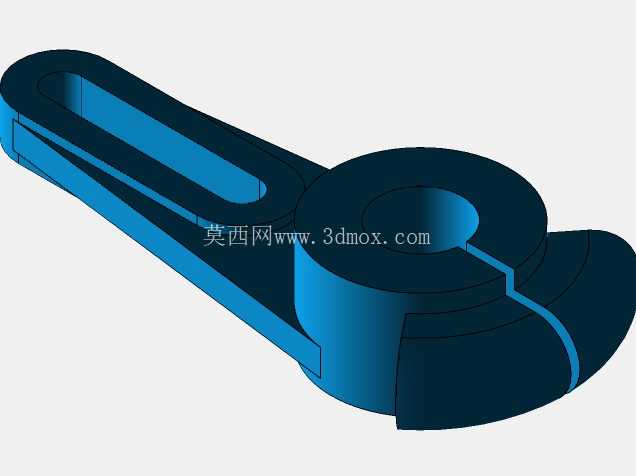

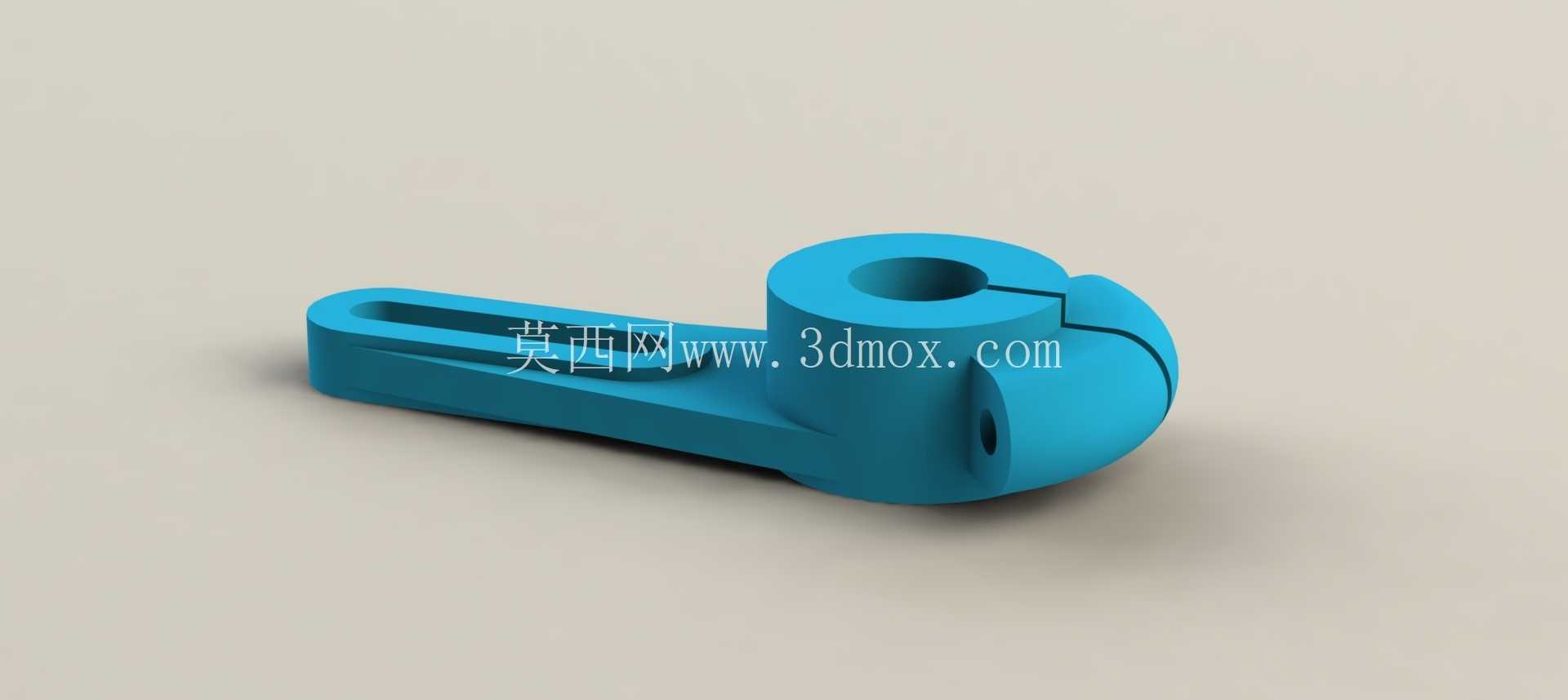

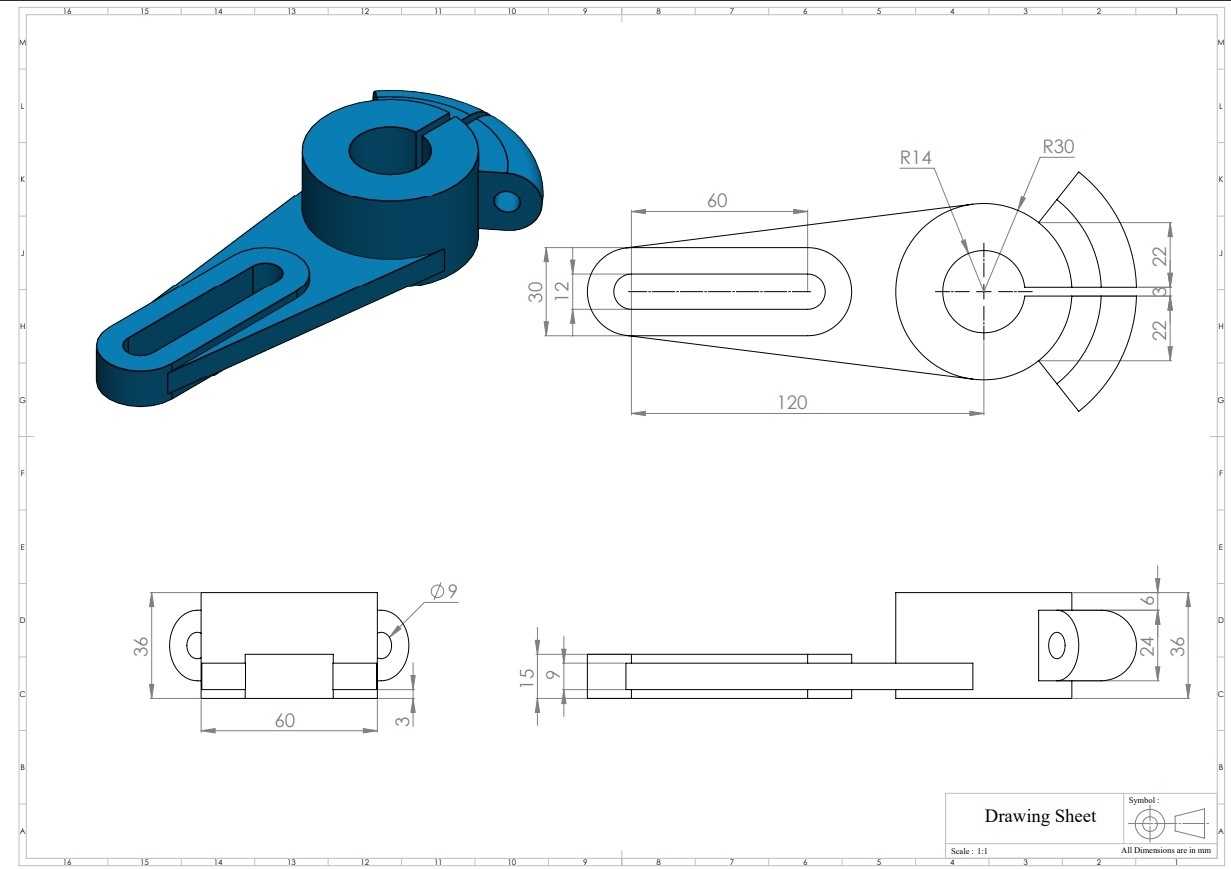

这类带夹装基座的长槽调节构件，在轻工自动化输送线、小型工装夹具的工位调整环节应用十分普遍，很多需要频繁微调执行件位置的工位，都会用到这类兼具夹紧固定与位置调节功能的连接件，相比完全锁死的一体式支座，它能在不拆解整条安装链路的前提下，快速调整末端执行件的伸出长度与偏转角度，大幅降低产线换型、工位调试的停机时长。从结构功能上拆解来看，构件一端的开缝夹装筒体是核心的锁紧固定单元，筒体中心的通孔用于穿装圆形导杆或者铰接轴，侧壁的开缝配合径向锁紧孔，当锁紧件拧入时，开缝间隙收缩就能牢牢抱紧穿入的轴件，这种抱紧式固定不会在轴表面加工键槽或者定位孔，不会破坏导杆的整体强度，也能实现沿轴轴向、周向的无级位置调整，适配不同安装高度、偏转角度的固定需求。和夹装筒体相连的长条形臂体上开设的通长腰型槽，是第二重位置调节结构，腰型槽的长度决定了末端安装位的调节行程，槽宽匹配常用的内六角圆柱头螺钉尺寸，安装时螺钉穿过腰型槽与末端执行件的螺纹孔锁紧，不需要在臂体上加工阵列的固定孔，就能在腰型槽的行程范围内任意调整执行件的安装位置，相比多孔位的调节方式，无级调节的精度更高，也不会因为孔位间距限制出现调整余量不足的问题。做这类零件的结构设计时，首先要核算夹装筒体的抱紧力是否满足负载要求，开缝的宽度不能过大也不能过小：缝宽过大会导致锁紧时筒体变形量不足，抱紧力不够，设备运行时容易出现滑移偏转；缝宽过小则会导致锁紧螺钉需要施加极大的扭矩才能让筒体收缩，很容易造成螺钉滑牙或者筒体根部应力集中开裂，通常开缝宽度控制在1.5-2mm区间，配合筒体壁厚的合理设计，既能保证足够的抱紧摩擦力，又不会让锁紧扭矩超出常规紧固件的受力范围。臂体与夹装筒体的过渡位置要做圆弧过渡处理，不能留直角锐边，因为这个位置是整个零件的应力集中区，当臂体末端承受垂直方向的负载时，过渡圆角能分散应力，避免长期受交变载荷出现根部断裂的问题，圆角半径通常取壁厚的0.3-0.5倍，既能满足应力分散的要求，也不会因为圆角过大占用过多安装空间。安装边界方面，夹装筒体的外径决定了它在导杆上安装时的径向占用空间，设计时要预留出锁紧螺钉的操作空间，也就是筒体侧壁的锁紧孔朝向要避开周边的其他构件，保证内六角扳手能正常伸入拧动螺钉；长槽臂体的厚度要匹配所选螺钉的头部沉头深度，如果采用沉头螺钉安装，要在槽的一侧加工沉头孔，保证螺钉锁紧后头部不突出臂体表面，避免和周边运动构件发生刮擦干涉；腰型槽的两端要做半圆处理，半圆半径和槽宽一致，避免槽端出现应力集中导致臂体受拉时从槽端开裂。实际应用中，这类构件常用来固定传感器安装支架、小型气动元件的安装座、输送线上的挡料块调整座，比如在包装生产线的料道侧边，就可以通过夹装筒体把整个构件固定在料道的横向支撑圆杆上，通过腰型槽调整挡料块的前后位置，不需要在支撑圆杆上加工任何定位结构，调整时只需要松开锁紧螺钉和槽内的固定螺钉，就能快速移动到需要的位置再锁紧，比传统的角铁加螺栓的固定方式调整效率提升数倍。还要注意零件的材质选择，如果是普通工业环境下使用，采用6061铝合金加工就能满足强度要求，重量轻加工成本低，表面做阳极氧化处理还能提升耐磨性能；如果是在有腐蚀性的环境或者重载场景下使用，可以换成304不锈钢材质，虽然加工成本稍高，但抗腐蚀性能和结构强度更有保障。夹装筒体内孔的表面粗糙度要控制在Ra1.6-Ra3.2之间，表面过于光滑会降低抱紧时的摩擦力，容易出现滑移，过于粗糙则会在锁紧时刮伤导杆表面，破坏导杆的镀层精度。腰型槽的槽壁要保持平直，不能出现拔模斜度或者加工锥度，否则螺钉锁紧时会出现偏斜，导致固定的执行件安装角度出现偏差，影响工位的定位精度。
