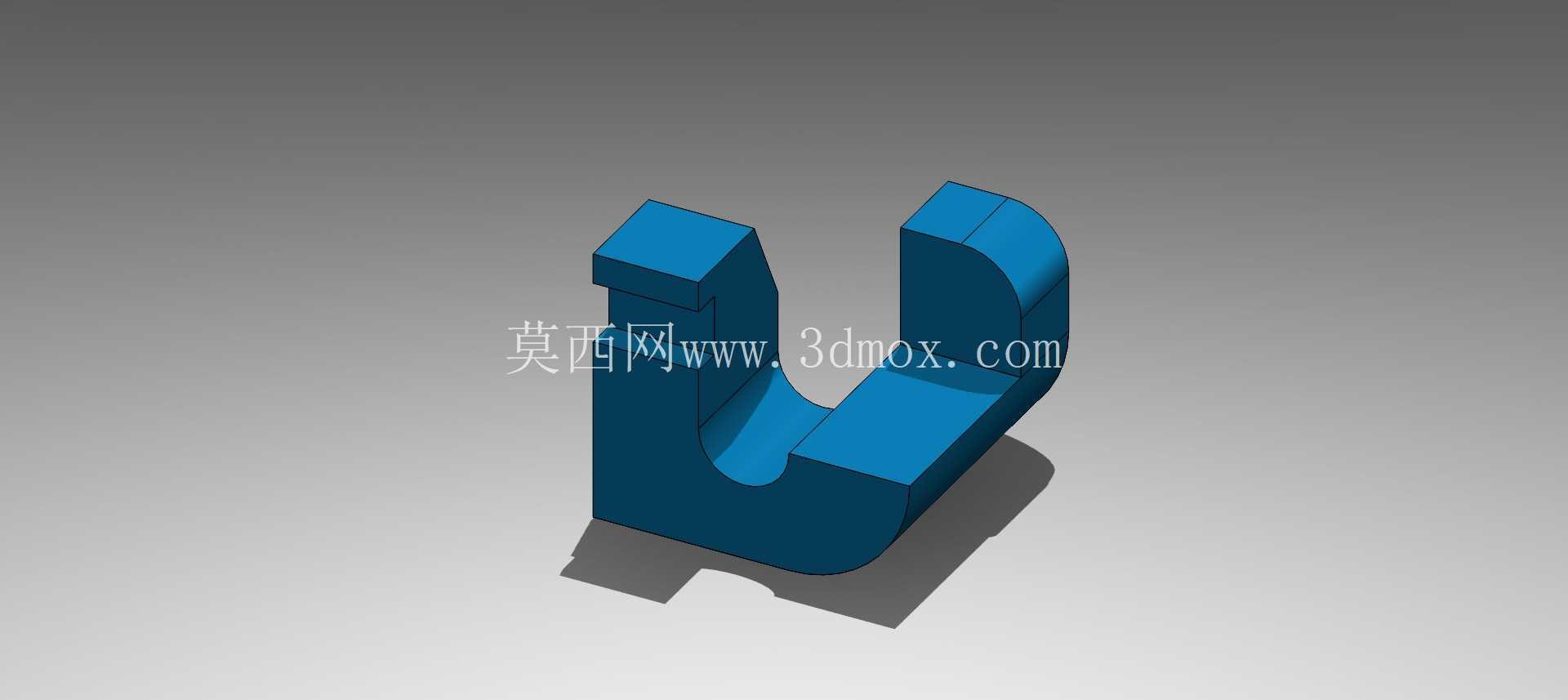

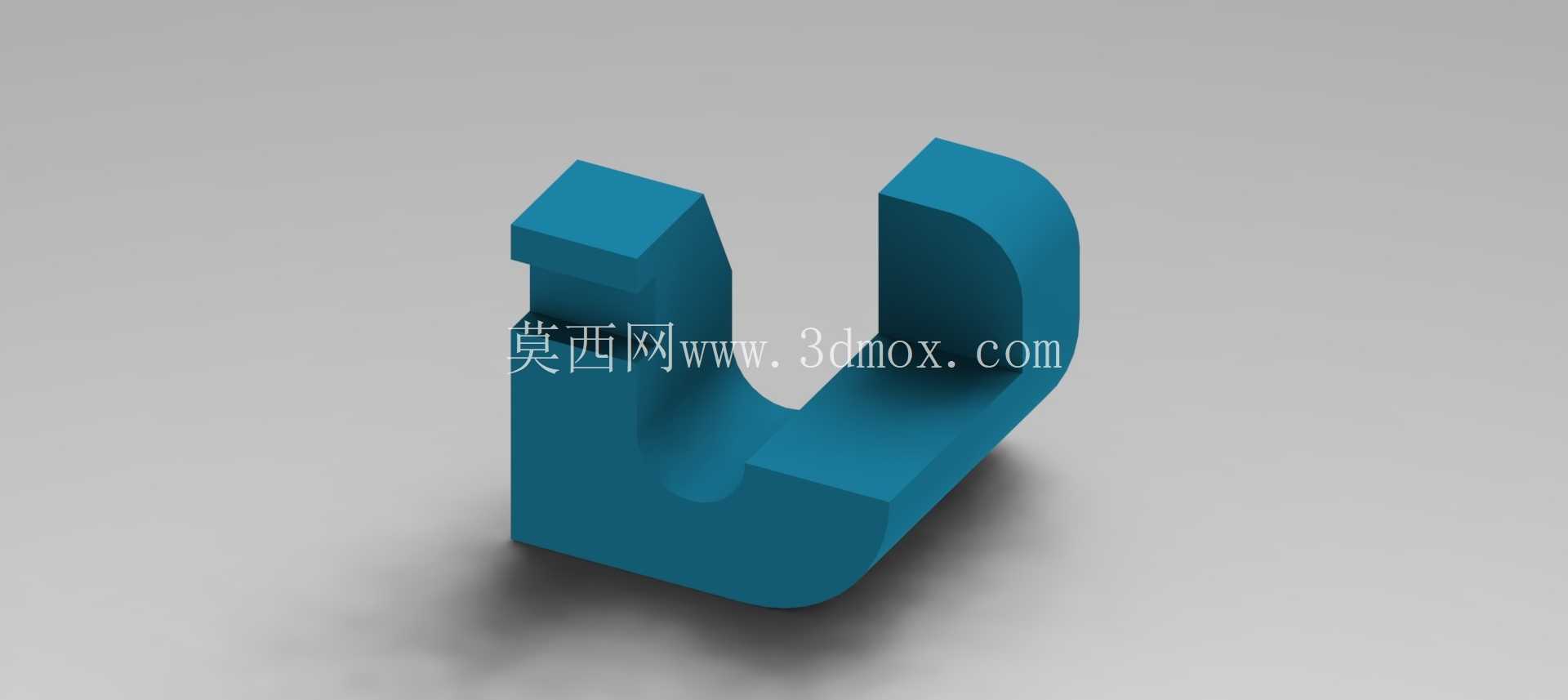

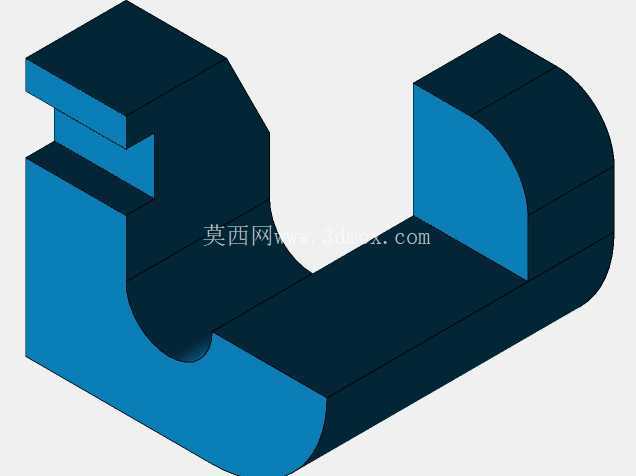

U型铁芯结构电源变压器构件

　　该构件属于电源变压器的核心导磁部件，也就是U型铁芯结构件，在工频小功率电源变压器的磁路系统中承担着约束磁感线、降低磁阻、提升电磁转换效率的核心作用，常见于小功率控制电源、仪器仪表内置供电模块、低压配电辅助供电单元等场景，是这类变压器实现电压变换、电气隔离功能不可或缺的结构载体。从实际使用场景来看，这类U型结构铁芯相较于传统叠片式E型铁芯，磁路闭合后的气隙更小，空载电流表现更优，适合对空载损耗有一定要求的小功率供电场景，比如教学实验用电源模块、小型工控设备内置供电单元、民用低压电器的供电转换部分，都能见到这类结构铁芯的应用。

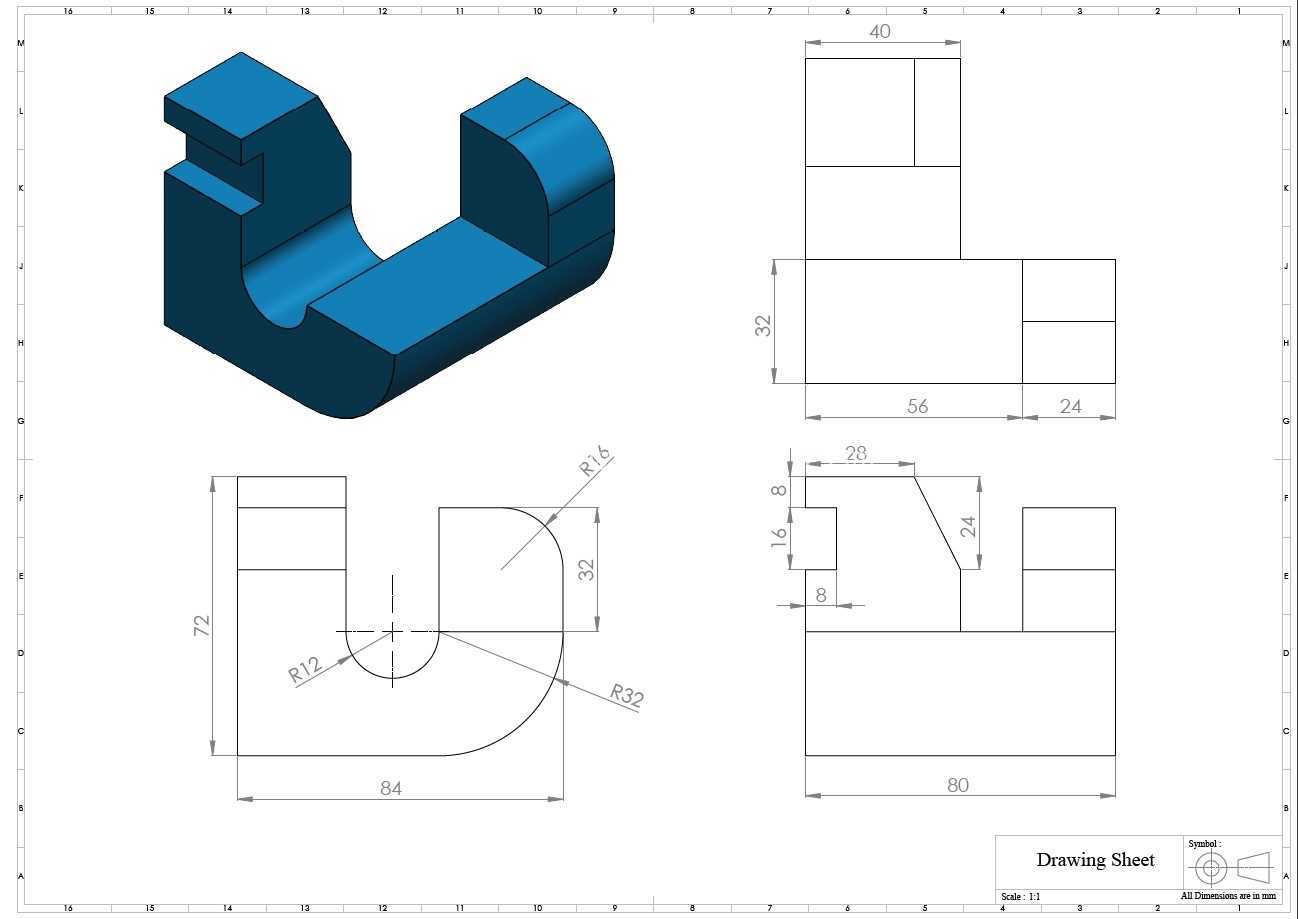

　　在功能特性上，该构件采用对称U型结构，两个竖直臂用于套装绝缘骨架与绕组线圈，底部连接段形成完整磁路的闭合通路，圆弧过渡的弯折区域可以有效降低磁路转角处的磁阻损耗，避免直角结构带来的磁感线局部密集、局部发热的问题，同时对称的结构设计也能让绕组套装后的受力更均匀，减少长期运行过程中因电磁振动带来的结构松动风险。从设计思路层面，建模过程中优先保证了两个竖直臂的平行度，因为平行度偏差会直接导致绕组骨架套装困难，甚至在后续浸漆固化过程中出现骨架偏移、绕组绝缘层磨损的问题；弯折处的内圆弧与外圆弧采用同心设计，保证该区域的截面厚度均匀一致，避免磁路截面突变带来的局部磁饱和问题，磁饱和会直接导致变压器空载电流激增、温升超标，严重时甚至会烧毁绕组，因此截面一致性是这类铁芯结构设计的核心管控点。外形尺寸方面，两个竖直臂的高度与宽度尺寸匹配对应功率等级的标准骨架尺寸，安装边界上，构件底部的平面度需要满足装配要求，保证铁芯安装到变压器固定支架时不会出现翘曲，两个竖直臂的外侧间距与内侧间距公差控制在合理范围内，既不会因为尺寸偏小导致骨架松旷，也不会因为尺寸偏大导致骨架无法套装到位；构件的整体高度需要匹配变压器外壳的内部安装空间，避免出现装配后顶到外壳、绝缘距离不足的问题。

　　实际生产中，这类结构如果是采用整块软磁材料铣削成型，多用于小批量试制或者教学实验场景，建模时需要预留后续磨削加工的余量，保证最终装配面的粗糙度满足贴合要求，降低铁芯结合面的气隙；如果是采用叠片结构拼接，建模时还需要考虑叠片的叠压系数，预留叠装后的尺寸公差，保证最终成品的磁路性能符合设计要求。在装配适配性上，该U型构件的两个端面平整度直接影响铁芯闭合后的气隙大小，气隙每增加零点几毫米，都会带来空载电流的明显上升，因此建模时端面的形位公差设置需要贴合实际加工工艺能力，既不能要求过高导致加工成本激增，也不能要求过低导致产品性能不达标。

　　另外，构件的棱边都做了小倒角处理，避免套装绕组时尖锐棱边划破绕组的绝缘漆包线或者绝缘骨架，造成绝缘击穿的安全隐患，这类细节设计在实际工程应用中往往直接决定了产品的长期运行可靠性，很多新手建模时容易忽略棱边倒角，等到实际装配时才发现绝缘层破损的问题，反而增加了试制成本。从磁路设计的角度，该U型结构的磁路长度计算更简便，两个竖直臂的磁路长度一致，底部连接段的磁路长度可以通过圆弧半径直接计算，方便设计人员快速核算绕组匝数、线径等参数，不需要像异形铁芯那样做复杂的磁路分段计算，能够有效缩短小功率变压器的设计周期，这也是这类结构在小功率电源场景中被广泛应用的原因之一。安装固定方面，这类铁芯通常配合夹件或者绝缘绑带固定，建模时不需要额外设置安装孔，依靠外部夹件的夹紧力实现固定，因此构件的外轮廓尺寸一致性很重要，如果外轮廓尺寸偏差过大，会导致夹件无法夹紧，运行过程中铁芯随电磁频率产生振动，发出明显的工频噪音，影响使用体验。
