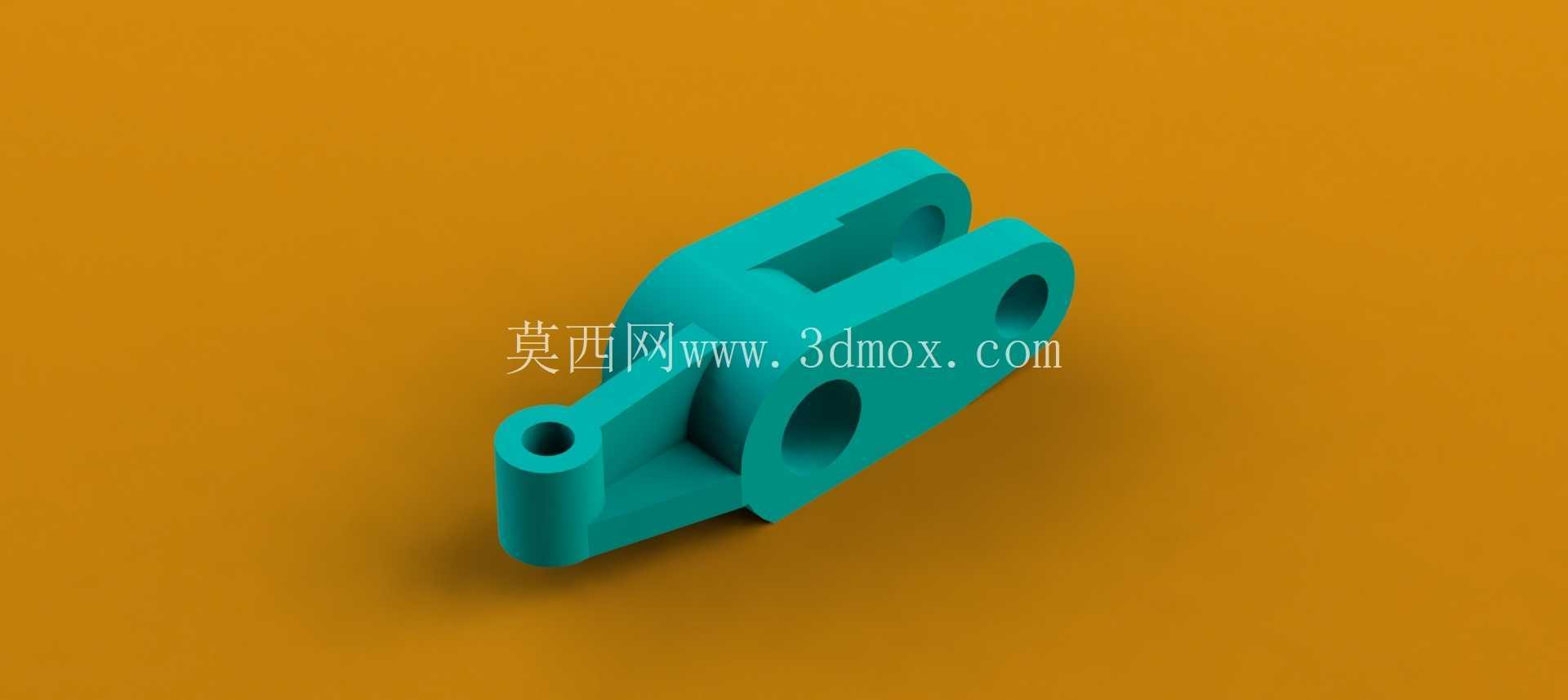

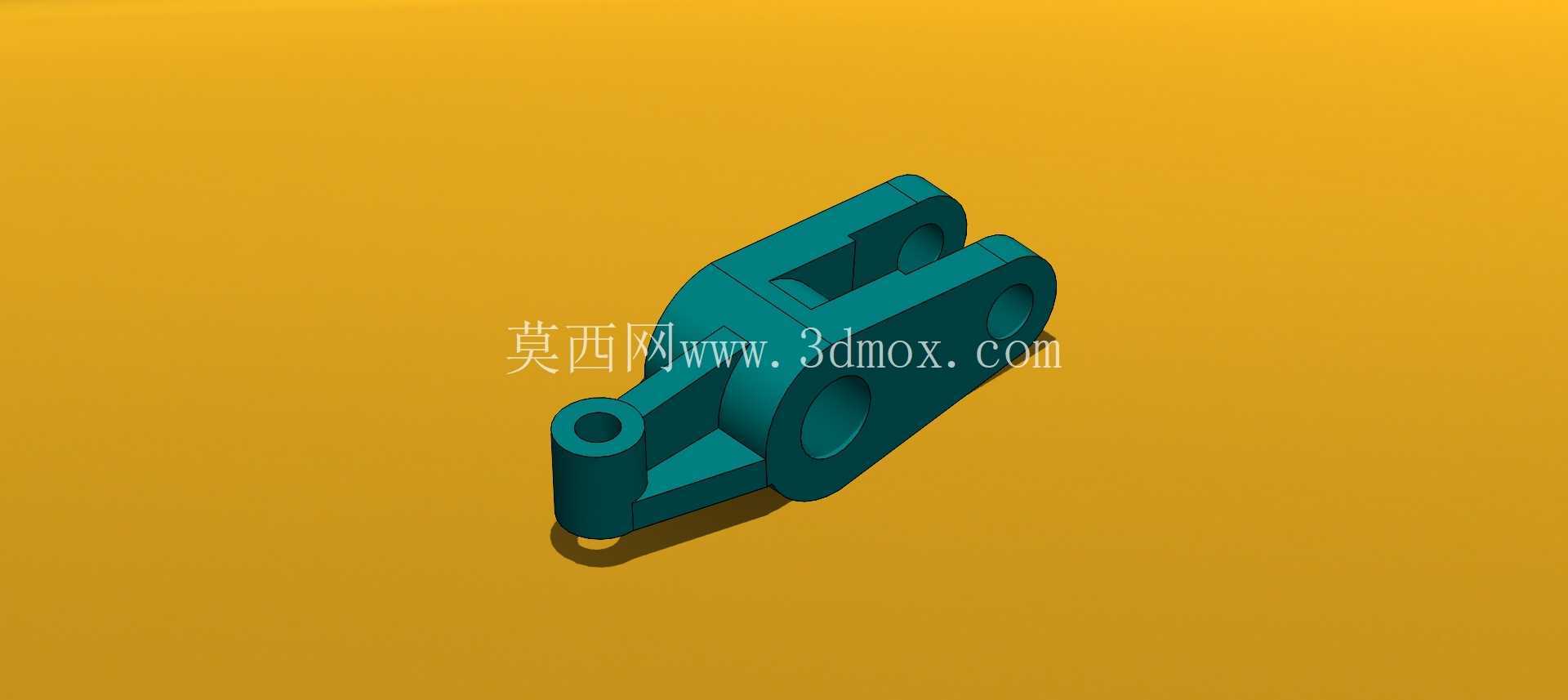

铰接式连接支座结构三维建模作品

　　这类铰接式连接支座在轻工自动化输送线、小型工装夹具的摆臂联动结构中应用十分广泛，日常接触到的工位挡停机构、可调角度导向支架的活动连接端，基本都采用这类结构实现角度摆动与载荷传递。从实际使用场景来看，该零件主要承担两个相对运动构件之间的铰接支撑作用，既要传递径向的支撑载荷，也要承受摆动过程中产生的侧向扭矩，因此结构设计上对孔位同轴度、安装面平面度都有明确的公差要求。

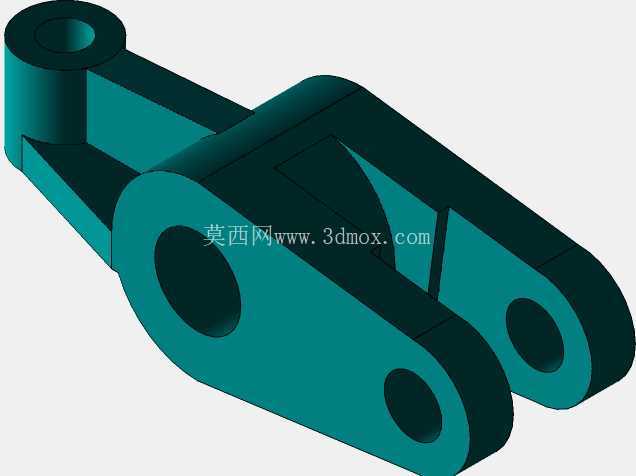

　　从结构功能特性来看，零件主体设置了三组不同孔径的安装孔位，其中两组大直径同轴孔用于穿装铰接销轴，连接主动摆臂构件，孔位内侧预留了足够的销轴避让空间，避免摆动过程中销轴与孔壁发生卡滞；侧面伸出的单耳结构带小直径安装孔，用于连接从动连杆，孔位端面做了凸台加厚处理，避免连杆往复摆动时孔口出现应力集中导致的开裂问题。零件底部设置了平整的安装贴合面，贴合面与主体结构之间做了三角加强筋过渡，在不额外增加整体壁厚的前提下，大幅提升了安装位置的结构刚性，避免长期受载后出现根部断裂的情况。

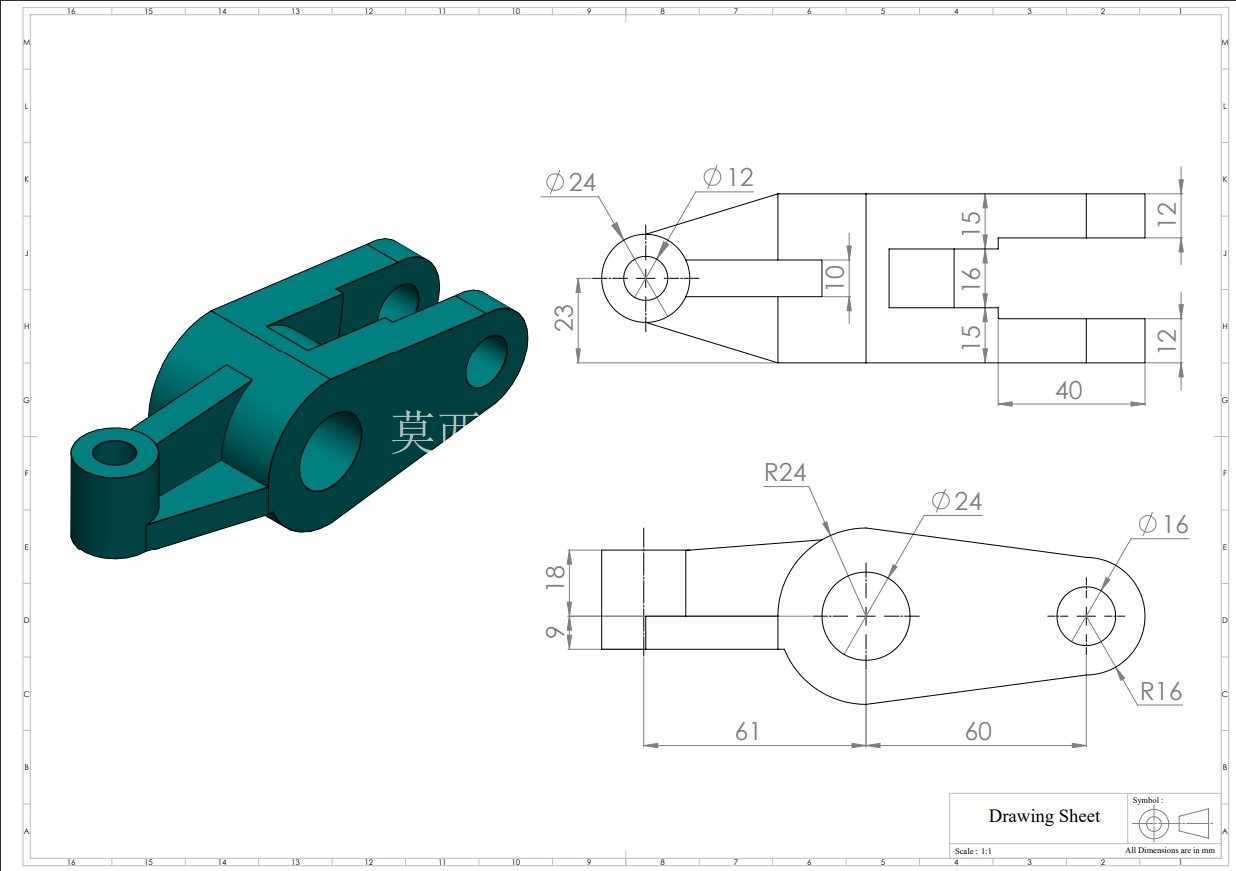

　　设计过程中首先要明确安装边界的约束条件：铰接端的两个同轴孔中心距需要匹配对应摆臂的安装孔位间距，公差控制在±0.02mm范围内，才能保证销轴穿装后无卡滞，摆动过程顺滑无旷量；侧面单耳孔的中心高度需要匹配从动连杆的运动行程，避免摆臂摆动到极限位置时连杆与主体结构发生运动干涉。整体外形的外轮廓需要做倒圆角处理，所有棱边倒R1-R2的工艺圆角，一方面消除加工过程中的锐边毛刺，避免装配时划伤操作人员，另一方面也能减少热处理过程中的应力集中点，提升零件的整体疲劳强度。

　　从安装适配性来看，该零件的底部安装面可以通过螺栓直接固定在设备型材机架上，安装孔位的间距适配常规40系列工业铝型材的槽口间距，不需要额外加工过渡连接板即可完成装配，能有效减少现场安装的工作量。铰接孔内部可以根据使用工况选配自润滑衬套，在无频繁润滑维护的场景下，也能保证长期摆动的耐磨性，延长零件的整体使用寿命。零件的壁厚设计遵循等强度原则，受力较大的铰接孔周边壁厚做加厚处理，非受力区域的壁厚适当减薄，在保证结构强度满足载荷要求的前提下，尽可能降低零件的整体重量，减少运动过程中的惯性负载，提升联动机构的响应速度。

　　建模过程中需要重点关注几个关键尺寸的校验：首先是两组铰接孔的同轴度，建模时需要保证两个孔的中心轴线完全重合，避免后续加工出现孔位偏斜导致销轴无法装配；其次是加强筋的厚度与高度匹配，筋板厚度设置为主体壁厚的0.7-0.8倍，避免筋板与主体连接处出现缩孔等铸造或注塑缺陷；另外所有孔位的端面都需要设置沉孔或倒角，方便销轴、螺栓的导入装配，减少装配时的对位难度。对于摆动角度的极限位置校验，需要在装配环境下模拟摆臂从0度到最大摆动角度的全过程，确认零件外轮廓与周边构件无运动干涉，尤其是侧面单耳结构的位置，要预留足够的连杆摆动空间，避免极限位置出现硬接触导致机构卡滞。

　　这类零件的加工适配性也比较广，既可以采用铝合金压铸后做机加工的方式批量生产，用于轻量化的自动化设备场景，也可以采用45号钢铣削加工后做表面发黑处理，用于载荷更大的工装夹具场景，不同材质选型下只需要微调局部壁厚即可满足强度要求，不需要大幅改动整体结构形式，具备较好的工艺适配性。
