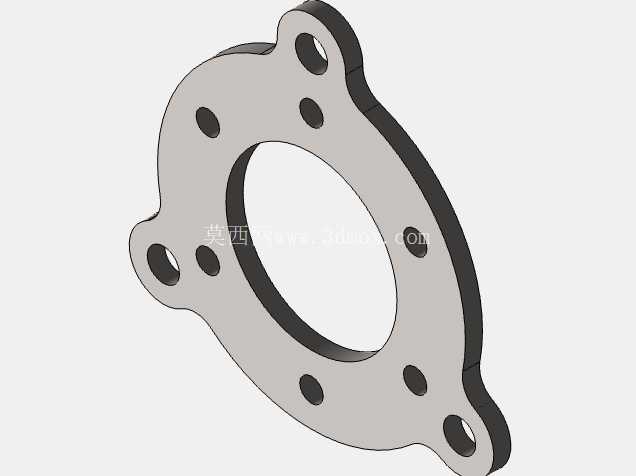

汽车冲压类带耳多孔密封连接垫片

这类带异形耳座的多孔垫片，主要应用在汽车动力总成周边的油路、气路密封连接工位，也会用在底盘附件的安装定位环节，日常做结构设计时经常会碰到这类需要兼顾密封、定位、载荷分散的小零件，别看零件尺寸不大，设计时要考虑的边界条件一点不少。先从实际使用场景说，这类垫片一般夹在两个对接的壳体端面之间，比如机油泵与缸体的连接面、真空泵与安装支架的结合面，除了要填补两个机加工面之间的微观不平度保证密封，还要承担连接螺栓的预紧力分散作用，避免螺栓拧紧时压溃铝合金壳体的接触面，同时三个向外延伸的耳座是带安装孔的，用来做辅助定位或者额外的附件挂载，比如固定小的线束支架、油管卡扣之类的附属件。设计思路上，首先要匹配对接端面的轮廓，中间的大通孔是避让对接部位的轴类或者通油通道的，所以孔径必须比对接件的外圆或者通径大0.5-1mm，避免装配时出现干涉；周边均匀分布的小孔是对应主连接螺栓的过孔，孔径比螺栓公称直径大0.2-0.3mm，既保证螺栓能顺利穿过，又不会因为间隙过大导致垫片移位影响密封。三个带孔耳座的位置是根据周边安装空间定的，耳座的外轮廓做了圆弧过渡，没有尖锐棱角，一方面是冲压工艺的要求，避免应力集中导致冲压时开裂，另一方面也避免装配时割伤操作人员或者损坏周边的线束胶管。厚度方向的尺寸要根据密封要求和预紧力计算，一般这类冲压钢垫片的厚度在1.5-3mm之间，太薄的话刚度不够，螺栓拧紧后容易变形导致密封失效，太厚的话会增加连接副的轴向尺寸，占用不必要的安装空间。安装边界方面，垫片的整体外轮廓要比对接壳体的密封面小1-2mm，保证垫片完全落在密封面范围内，不会突出到壳体外部影响其他部件安装；耳座上的安装孔位置度公差要控制在±0.1mm以内，不然装配时会出现孔位对不上的情况，因为耳座的安装孔一般是和壳体上的螺纹孔对应的，位置偏差过大会导致螺栓装不进去。另外，垫片的两个平面都有平面度要求，一般是0.05mm以内，表面不能有冲压毛刺、翘曲，不然拧紧后会出现缝隙导致渗漏。做三维建模的时候，要先把对接的两个壳体端面的轮廓提取出来，先确定中间通孔的尺寸和位置，再排布主连接螺栓的过孔，三个耳座的位置要避开周边的加强筋、凸台等结构，耳座的外轮廓要做足够的圆角，冲压方向的拔模斜度不用太大，因为是薄板冲压件，一般0.5度就够了，还要注意所有孔的边缘都要做微小的倒角，去除冲压产生的毛刺，避免毛刺脱落进入油路或者气路造成故障。这类零件虽然结构不复杂，但是在实际生产和装配中出问题的概率并不低，最常见的就是孔位偏差导致装配困难，还有平面度不合格导致密封渗漏，所以设计的时候除了考虑功能需求，还要兼顾冲压工艺的可行性，比如孔与孔之间的距离、孔到零件边缘的距离都要满足冲压工艺的最小壁厚要求，避免冲压时出现料边撕裂的情况。另外，零件的材质一般选用冷轧低碳钢，表面做镀锌钝化处理，提升防锈能力，毕竟汽车底盘和动力舱的环境比较恶劣，容易接触到水汽、油污，防锈处理不到位的话垫片容易锈蚀，影响使用寿命和密封性能。在做装配校核的时候，要把垫片放到整个装配体里检查运动干涉，比如周边的旋转件、摆动件在运动过程中会不会碰到垫片的耳座，还要检查螺栓拧紧后，垫片的变形量是不是在允许范围内，会不会因为预紧力过大导致垫片被压溃，尤其是当对接件是铝合金这类较软的材质时，垫片的接触面积要足够大，把螺栓的预紧力分散到更大的区域，保护壳体表面不被压坏。
