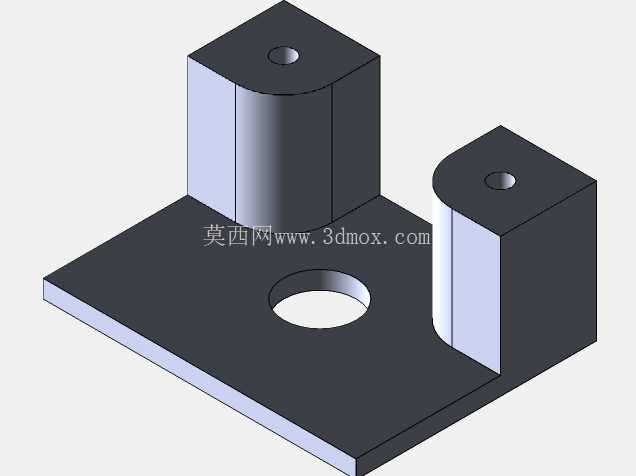

在汽车冲压生产线的工位辅助定位环节,这类带双立柱的L型基座结构是十分常见的功能件,多数时候承担工序件的侧向定位、小型冲头的安装承载或者检测传感器的固定支座作用,区别于标准型材拼接的支座,一体成型的结构件能避免拼接带来的累积公差,在高频次冲压振动工况下保持长期的位置精度,不会因为螺栓松动出现定位偏移。从结构设计逻辑来看,底板采用L型直角布局,其中长边作为主安装面,预留的大直径通孔用于穿过主固定螺栓,可适配M12到M16规格的内六角螺栓,安装时可根据现场工位的实际公差需求,在通孔范围内微调基座的固定位置,调整到位后再锁紧螺栓完成固定;短边与两个立柱连为一体,两个立柱分别布置在底板的两个对角位置,立柱顶部的同轴小孔用于安装定位销或者小型固定螺栓,其中较高的立柱对应主定位点,承担主要的侧向限位作用,较矮的立柱对应防转定位点,避免被支撑的零件出现周向转动,两个立柱的半圆弧侧边是特意设计的让位结构,在保证立柱自身结构强度的前提下,避开相邻工位模具的运动路径,防止合模过程中出现结构干涉。实际应用中,这类结构件常安装在冲压模具下模座的边缘位置,或者拆垛、送料工位的料道侧边,当冲压板件经过工位时,两个立柱的侧面可以对板件的边缘进行粗定位,配合模具自带的导正销完成精确定位,也可以在立柱顶部安装接近开关,通过顶部的孔位固定传感器探头,检测板件是否到位,避免出现送料不到位导致的冲废事故。设计过程中需要重点控制几个尺寸边界:底板的厚度需要根据承载的载荷计算,常规工位使用时厚度取8-12mm即可,如果是承担冲头安装的支座,厚度需要提升到15mm以上,避免冲压时出现基座变形;两个立柱的中心距需要和被定位零件的定位孔间距严格匹配,公差控制在±0.02mm以内,否则会出现定位卡滞或者定位间隙过大的问题;立柱顶部的小孔深度不宜过深,一般取螺纹直径的1.5倍即可,过深的孔会增加加工难度,也不会提升固定强度;底板上的主安装孔中心到两个立柱定位面的距离是核心安装尺寸,需要和模座上的安装槽位置匹配,保证安装后定位面与送料方向的平行度误差不超过0.03mm。从加工工艺角度,这类零件一般采用45号钢铣削成型,加工完成后进行发黑处理提升防锈能力,立柱与底板的连接位置需要做R2左右的圆角过渡,避免应力集中导致长期受振动后出现开裂,两个立柱的定位面需要进行平面磨削,保证表面粗糙度达到Ra1.6以下,减少与被定位零件的摩擦阻力,也避免长期摩擦出现磨损导致定位精度下降。在实际选型替换时,需要先确认工位的安装空间,尤其是立柱的高度不能超过模具的开模行程安全距离,否则合模时会和上模结构发生碰撞,底板的宽度需要匹配模座上的安装T型槽间距,保证固定螺栓可以顺利穿过T型槽完成锁紧,如果是用于传感器安装的场景,还需要确认立柱顶部的孔位大小是否适配所选传感器的安装螺纹,必要时可以对孔位进行二次扩孔或者攻丝调整,但调整时需要注意不能钻穿立柱,避免降低立柱的结构强度。这类一体结构的支座相比焊接式的支座,整体刚性更好,长期使用不会出现焊缝开裂的问题,加工精度也更容易保证,在中小吨位的冲压生产线工位辅件设计中应用十分广泛,设计时只需要根据具体工位的载荷、安装空间、定位需求调整对应尺寸参数,就可以快速适配不同的使用场景,不需要重新进行复杂的力学仿真验证,属于冲压工装设计中复用率很高的一类基础结构件。
