汽车冲压用带锥孔定位支撑构件

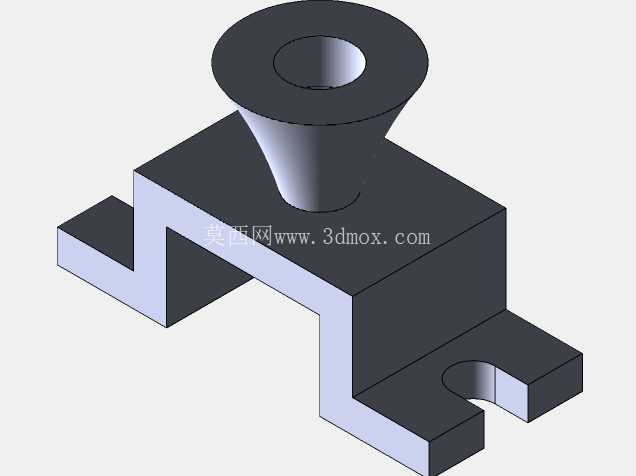

在汽车覆盖件冲压生产的工位排布中，这类带锥孔的支撑定位构件是工位间工件承托、定位传递的核心小型工装部件，常布置在冲压线上下料工位的过渡托架、级进模的条料导向侧旁，以及拆垛台的辅助定位点位上，承担着冲压工序间工件的高度承托、粗定位导向的作用，避免板料或半成品件在传输过程中出现偏移、滑落，同时抵消部分上下料机械手取放件时的冲击载荷。从结构设计逻辑来看，构件底部采用双侧带缺口的几字形支撑脚，两个向外延伸的支脚分别开设半圆缺口与平直贴合面，这种设计并非随意构造：平直贴合面用于和工装底板的定位凸台做面接触限位，保证安装时的X向定位精度，半圆缺口则是为了快速卡入底板上的圆柱定位销，无需完全对准销孔即可滑入安装位，大幅缩短工装换型时的调整时间，同时几字形的架空结构能够减轻构件自身重量，避免在频繁换模的工装调整中增加操作人员的搬运负担，也能减少底板上的安装空间占用，给相邻的传感器、气路接头留出布置余量。上部的锥台结构从下往上逐步收窄，顶端开设贯通的沉孔，锥面的斜度经过匹配设计，当板料上的预制孔套入锥台时，锥面能够自动导正板料位置，抵消上下料机械手放件时±2mm的位置偏差，保证板料落到下模型面时的位置精度在冲压工艺允许的公差范围内，顶端的贯通孔一方面是为了减少实体材料的用料，降低构件整体重量，另一方面可以接入气路检测元件，当板料准确套入锥台后，孔内的气压变化会触发到位信号，反馈给冲压线的控制系统，确认工件定位完成后才会启动下一步冲压动作，避免出现偏载冲压损坏模具的事故。从安装边界来看，构件整体高度控制在常规冲压工装的标准安装高度区间内，底部支脚的跨距匹配汽车冲压工装通用的30mm槽距安装平台，无需额外加工定制转接板即可直接固定在标准槽系的工装底板上，支脚的厚度经过强度校核，在承受15kg以内的汽车覆盖件单件重量时，不会出现压溃变形，锥台部分的高度根据常规定位需求设计为25mm，既能够保证足够的导正行程，又不会因为过高导致板料取放时出现卡滞。在实际生产场景中，这类构件不会单独使用，通常会根据冲压件的外形轮廓，在板料的工艺孔对应位置布置3-4个，形成稳定的支撑定位面，不同位置的构件可以根据对应工艺孔的直径更换不同锥度的锥台部分，不过这个一体化设计的构件针对特定车型的侧围外板冲压工序做了匹配，锥度和支脚尺寸完全对应该车型侧围板上的两个辅助工艺孔位置，安装后无需额外调整高度，配合线体的机械手端拾器轨迹即可直接投入使用。设计过程中需要重点关注几个细节：一是几字形支脚的转角处必须做圆角过渡，避免应力集中导致长期受冲击后出现断裂，因为冲压生产的节拍通常在每分钟12-15次，每天数千次的取放冲击会在尖角处产生疲劳裂纹，圆角半径设置为R3即可兼顾应力分散和安装空间的要求；二是锥面的表面粗糙度需要控制在Ra1.6以内，减少板料套入时的摩擦阻力，避免镀锌板表面出现锌层划伤，影响后续的涂装质量；三是底部支脚的安装面需要做平面度处理，平面度公差控制在0.05mm以内，保证安装后锥台的垂直度不超过0.02mm，避免导正过程中出现卡件问题。这类构件虽然属于冲压工装中的小型辅助零件，但直接影响到冲压生产的连续运行稳定性，一旦出现定位偏移或者构件断裂，就会导致整线停机，甚至造成模具损坏，因此在建模时需要严格匹配安装槽的尺寸公差，定位缺口的位置度公差控制在±0.02mm，锥台的同轴度公差控制在±0.015mm，才能满足实际生产的使用要求。
