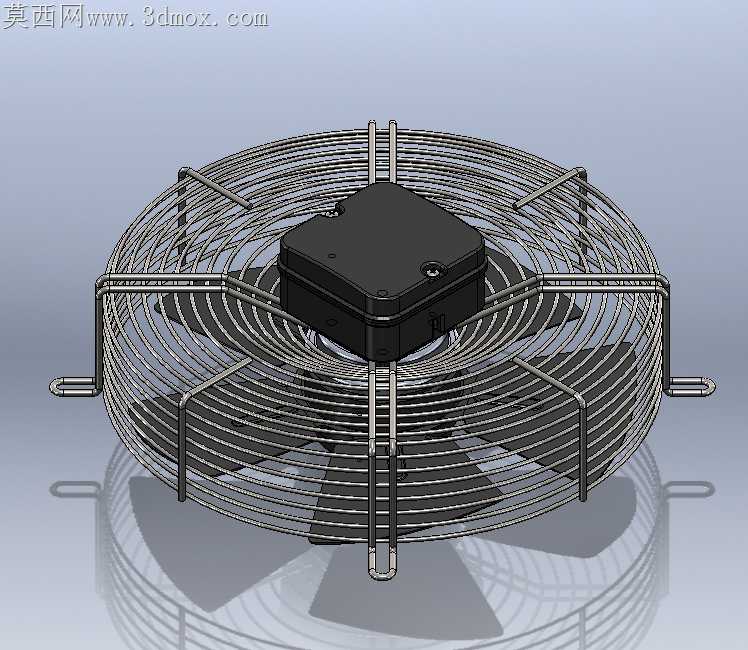

300mm冷态轴流风机电机结构设计

冷态工况下轴流风机电机的运行稳定性，一直是通风散热场景里容易被忽略的加工适配痛点。常规轴流风机电机建模常直接套用通用电机外壳参数，忽略300mm规格扇叶匹配时的动平衡偏移问题，冷态启动瞬间的扭矩冲击会直接传导到端盖连接位，批量加工时很容易出现端盖同轴度超差，装机后运行半小时就出现异响、轴承温升过快的问题。这款模型在加工适配层面做了针对性的细节调整，电机外壳的散热筋排布没有沿用等间距设计，靠近扇叶连接端的筋条做了0.8mm的厚度增量，同时把筋条根部的圆角从R1.2调整到R2.0，既避免压铸时出现冷隔缺陷，也能抵消冷态启动时的结构应力集中，不会出现筋条根部受振开裂的隐患。端盖与机壳的配合止口做了0.02mm的公差带收窄，区别于普通电机0.05mm的通用公差，匹配300mm扇叶的转动惯量，冷态下过盈配合的应力不会把止口撑变形，加工时用数控车一次装夹完成止口和轴承室的切削，能把同轴度误差控制在0.01mm以内，省去后续二次找正的工序。出线盒的位置特意偏移了扇叶进风侧的紊流区，固定孔位做了沉台设计，装配时防水胶圈能完全贴合沉台平面，不会因为风压波动出现胶圈移位，冷态环境下胶圈硬化后也能保持足够的压缩量，避免凝露渗入电机内部。扇叶连接轴的轴伸端做了退刀槽的优化，退刀槽宽度比通用规格窄1.5mm，既不影响卡簧的装配空间，还能提升轴的抗扭刚度，冷态下金属韧性下降时，不会因为应力集中出现轴头断裂的问题。模型里所有连接孔的孔口都做了0.5mm的倒角，加工时去毛刺工序能一次完成，不会出现锐边割破接线绝缘层的情况，装配时螺栓也能顺畅导入，不会因为孔口毛刺导致螺栓偏斜，造成连接面受力不均。散热筋之间的间隙做了均匀性校验，压铸时铝液的流动路径长度差控制在15mm以内，不会出现局部填充不足的缺陷，阳极氧化处理时药液也能顺利排出，不会在筋条缝隙残留药液造成表面腐蚀。
