MG8010E-i36集成式伺服电机单元结构

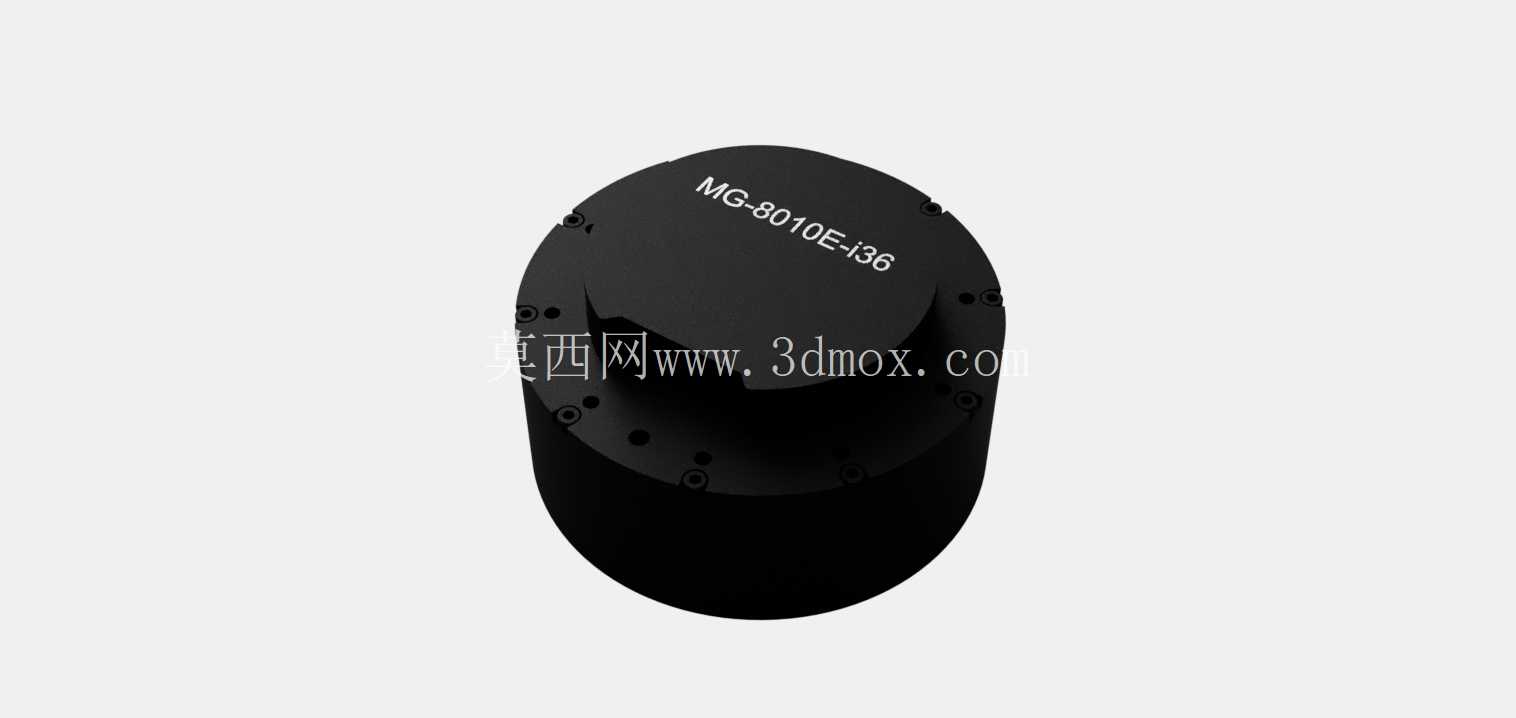

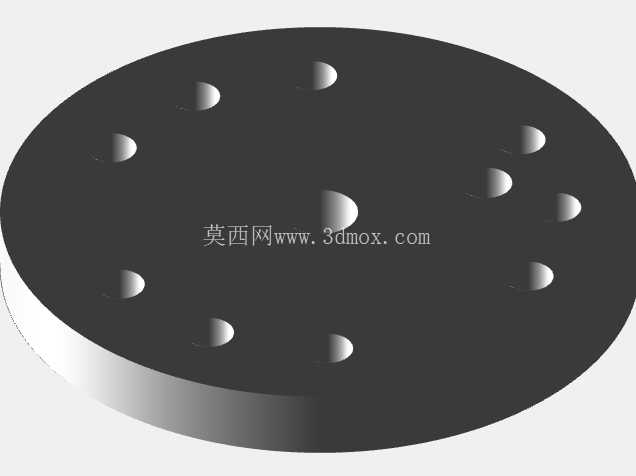

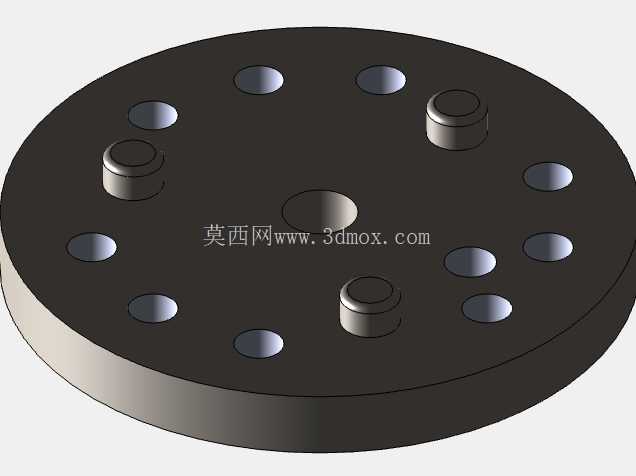

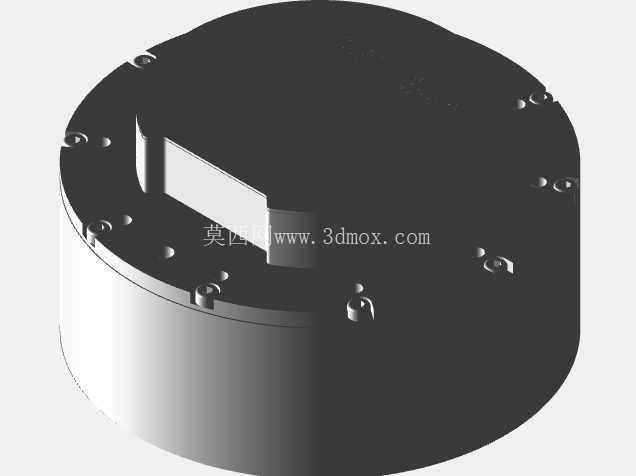

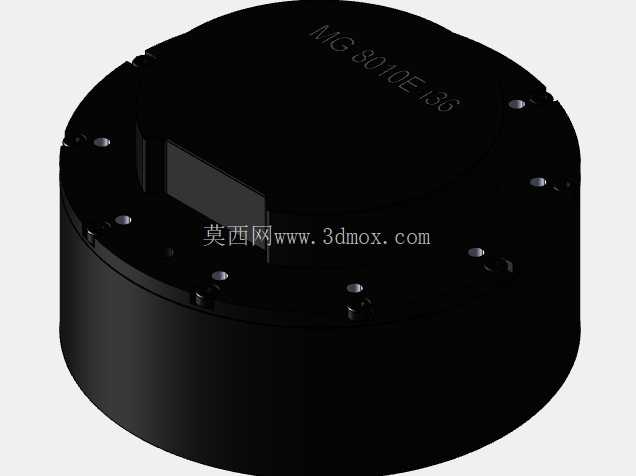

在汽车冲压生产线的自动化送料、工位转序、模具快换等工位中，这类集成式伺服电机单元是替代传统分体式伺服驱动方案的常用部件，区别于电机+减速机+编码器分体安装的结构，该单元将驱动、传动、反馈部件做了同轴集成设计，能大幅缩减安装占用的空间，适配冲压设备周边紧凑的安装布局。从结构外形来看，该单元采用圆柱形同轴布局，主体外壳为一体化加工的黑色金属壳体，端盖与主体通过周向均布的内六角螺钉完成紧固，端面上预留的多个安装孔位可直接对接负载端的连接法兰，无需额外加装过渡转接板，能减少装配环节的累计公差。外壳表面做了硬质氧化处理，可抵御冲压车间内的油污、金属粉尘侵蚀，同时壳体本身的散热结构可满足连续冲压作业下的温升控制要求，避免长时间高负载运行出现过热保护停机。设计阶段优先考虑了安装边界的适配性，整体外径控制在适配80系列安装法兰的尺寸区间，轴向长度相比同功率分体式伺服组合缩短近三分之一，对于冲压模具内部的紧凑驱动场景、送料机械手的关节驱动场景，都能直接嵌入安装，不会和周边的模座、送料臂结构产生运动干涉。端面上刻印的型号标识可直接在设备维护时快速识别规格，无需拆解部件核对参数，日常点检时可直接通过外观确认设备型号是否匹配工位需求。功能层面，该伺服单元内置高分辨率反馈元件，可实现精准的位置闭环控制，在汽车冲压件的送料工位，能保证板料送进的位置精度控制在±0.02mm范围内，避免送料偏差导致的冲压废品；在模具的自动调整工位，可驱动模具部件完成精准的位置切换，适配不同规格冲压件的生产需求，无需人工手动调整模具位置，缩短换模等待时间。不同于外露布线的分体式结构，该单元的接线接口全部设置在壳体侧部的隐蔽位置，布线时可顺着设备安装座的走线槽排布，避免冲压作业中飞溅的金属碎屑、润滑油污污染接线端子，降低线路故障的概率。安装时只需保证负载端与电机输出轴的同轴度在允许公差范围内，通过周向的安装螺钉完成锁紧即可，无需额外调整编码器零点、减速机背隙等参数，集成式结构在出厂时已经完成了传动间隙的校准和反馈参数的匹配，现场安装后只需接入驱动控制信号即可投入使用，能大幅缩短设备调试的周期。在实际应用中，这类集成伺服单元还可用于自动化生产线的转台驱动、工装夹具的夹紧驱动、检测设备的进给驱动等场景，其紧凑的结构能让设备整体布局更加紧凑，减少不必要的结构冗余。壳体的圆柱形结构也便于做密封处理，可适配多粉尘、多油污的工业作业环境，相比方形外壳的伺服部件，圆柱形外壳不存在清洁死角，日常维护时擦拭表面油污更加便捷。端盖上的螺钉排布采用等角度均布设计，锁紧时可按照对角顺序逐步拧紧，保证端盖与主体壳体的配合面受力均匀，避免出现密封不严或者壳体变形的问题。输出轴与负载的连接采用法兰式直连结构，相比键连接的方式，法兰连接可传递更大的扭矩，同时不存在键侧间隙，能保证正反转切换时的传动精度，适配冲压设备频繁正反转、快速启停的作业工况。在设计选型阶段，需要提前核对安装位置的轴向与径向空间，确认电机单元的外径、轴向长度不会和周边结构产生运动干涉，同时要确认负载端的连接法兰孔位与电机端盖的安装孔位匹配，若存在孔位偏差可定制过渡法兰，但优先选用直接安装的方式可减少传动环节的刚度损失。该单元的整体结构没有多余的外露凸起部件，外壳表面光滑，在设备运行过程中不会勾挂周边的管线、线缆，降低生产过程中的安全隐患。对于冲压车间的自动化改造项目，这类集成伺服单元可直接替换原有老旧的分体式驱动部件，不用大幅改动原有设备的安装结构，改造周期短，改造成本低，同时能提升设备的运行精度与稳定性。
