工业储料罐区带操作平台整体布局设计

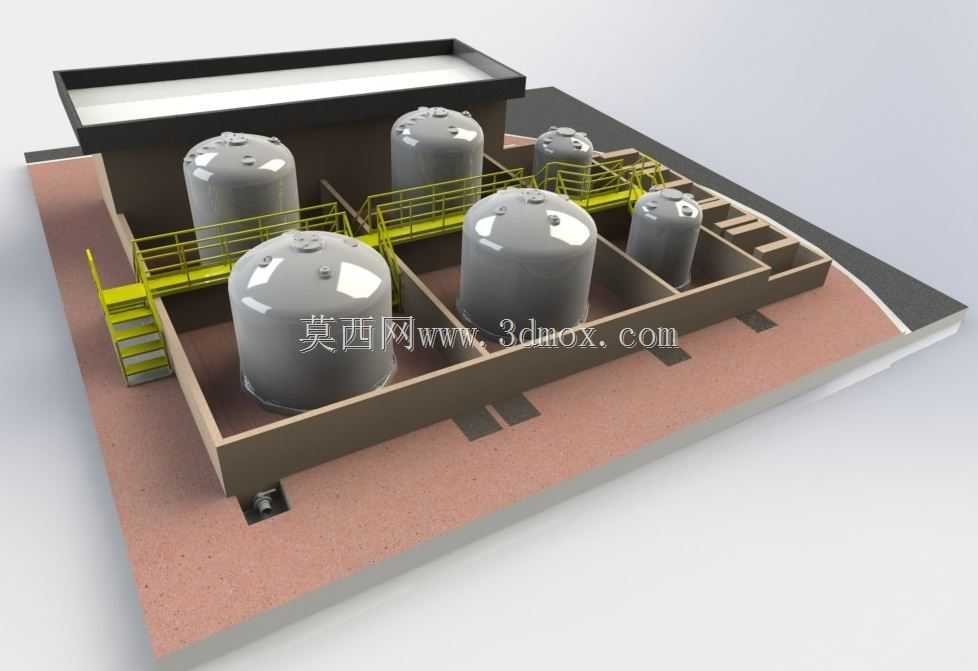

　　这套三维设计成果呈现的是中小型工业储料罐区的完整落地布局，在化工、粮油加工、市政水处理、食品酿造等需要批量存储液态或粉状物料的生产场景中，这类罐区是物料中转与暂存的核心单元。设计过程中首先锚定的是现场安装的边界条件，整体围堰的外轮廓尺寸需要匹配预留的厂区硬化地面范围，围堰内壁与各罐体的间距预留出了日常巡检、阀门操作的通行空间，围堰本体做了找坡设计，坡向角落的积液收集口，避免跑冒滴漏的物料在围堰内积存，符合安全生产的防护要求。

　　六台不同容积的立式储罐采用错落排布方式，没有采用等距对齐的常规布局，而是根据单罐存储物料的输送管路走向调整位置，减少了跨区管路的弯头数量，降低物料输送的阻力损耗。每台储罐的顶部都预留了人孔、呼吸阀、进料口的安装位，罐体底部的出料口高度统一对齐围堰内的管廊支架标高，方便后续管路对接时减少变径和非标接头的使用。

　　罐区中间的操作平台采用型钢焊接框架结构，平台高度刚好对齐储罐顶部的操作面，巡检人员站在平台上可以直接完成罐顶阀门操作、液位计校准、人工检尺等作业，不需要额外搭设临时梯具。平台边缘设置的双横杆防护栏杆高度符合安全作业规范，栏杆底部带有150mm高的挡脚板，防止工具、零配件从平台缝隙掉落砸伤下方巡检人员。平台一侧的斜爬梯踏步做了防滑纹路设计，爬梯倾角控制在45度，兼顾通行效率和上下攀爬的安全性，爬梯两侧的扶手连续延伸至平台顶面以上，给作业人员提供连续的防护支撑。

　　储罐旁的附属建筑整合了配电间、现场操作室和工具存放功能，建筑出入口直接连通罐区巡检通道，日常值班人员不需要绕行外部道路就能到达各储罐的操作点位。设计时还考虑了后期运维的检修空间，每台罐体周边都预留了足够的吊装作业半径，后期更换罐体附件或者整体检修罐体时，小型吊装设备可以直接开到围堰旁作业，不需要拆除现有固定设施。所有钢结构构件的连接节点都做了标准化设计，现场安装时可以直接按编号拼接，减少现场焊接的工作量，也能更好控制施工精度。
