紧凑式XY绘图仪传动执行组件

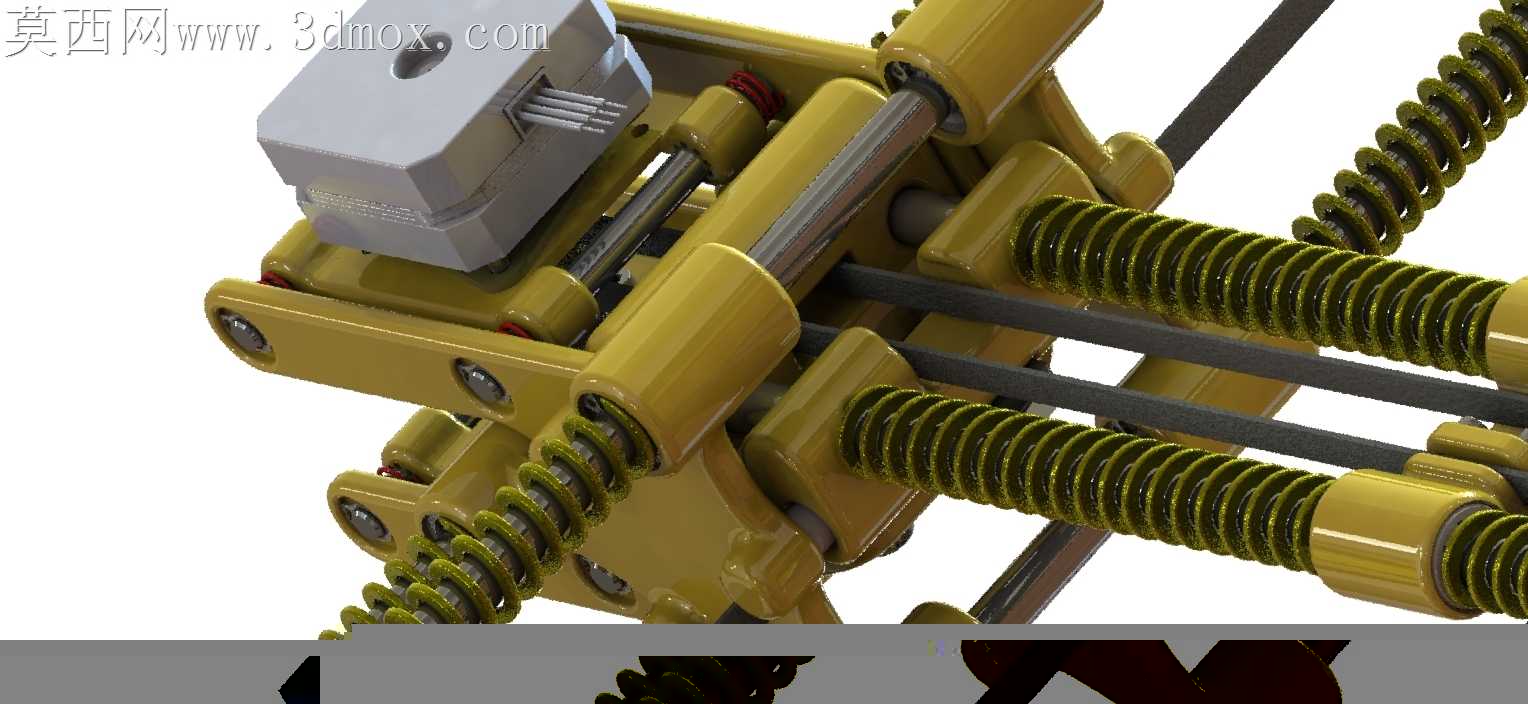

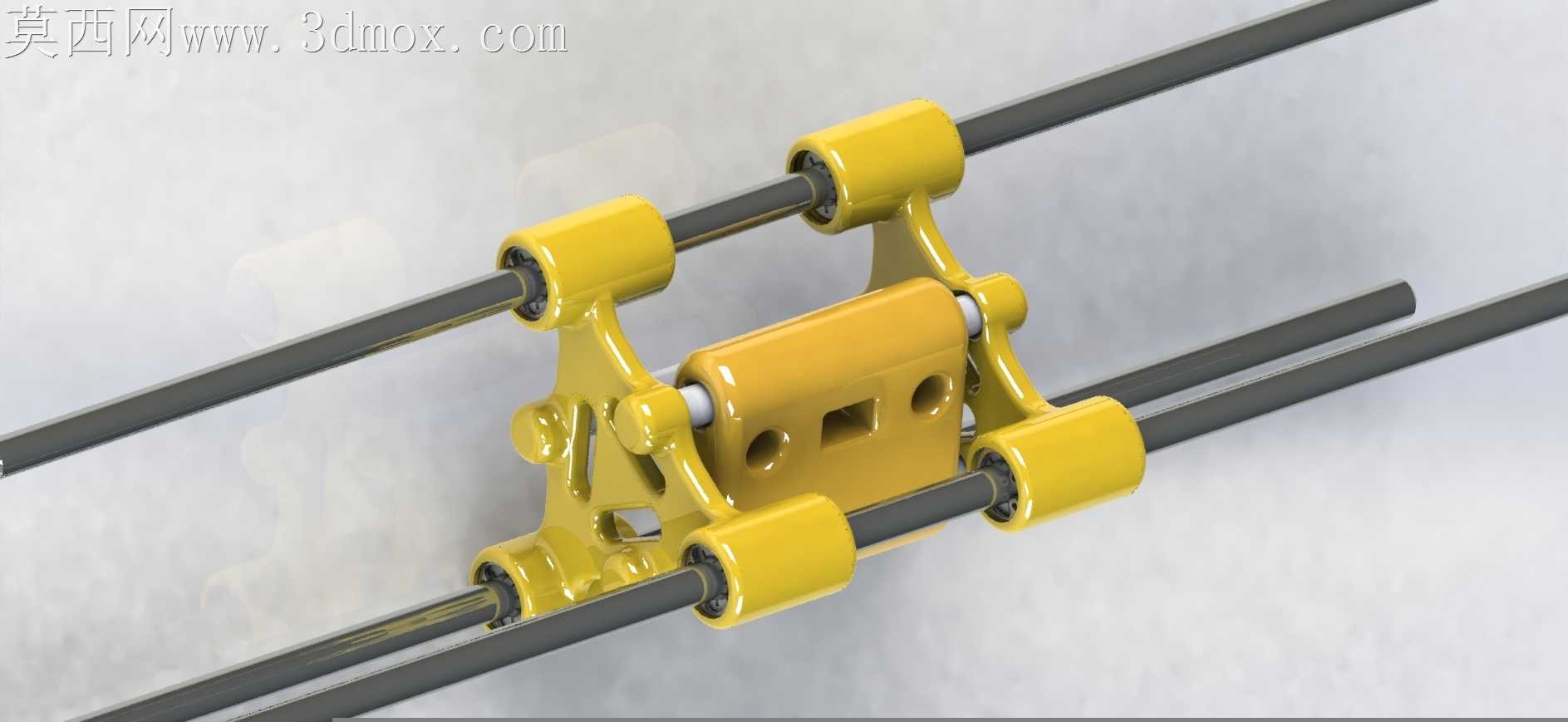

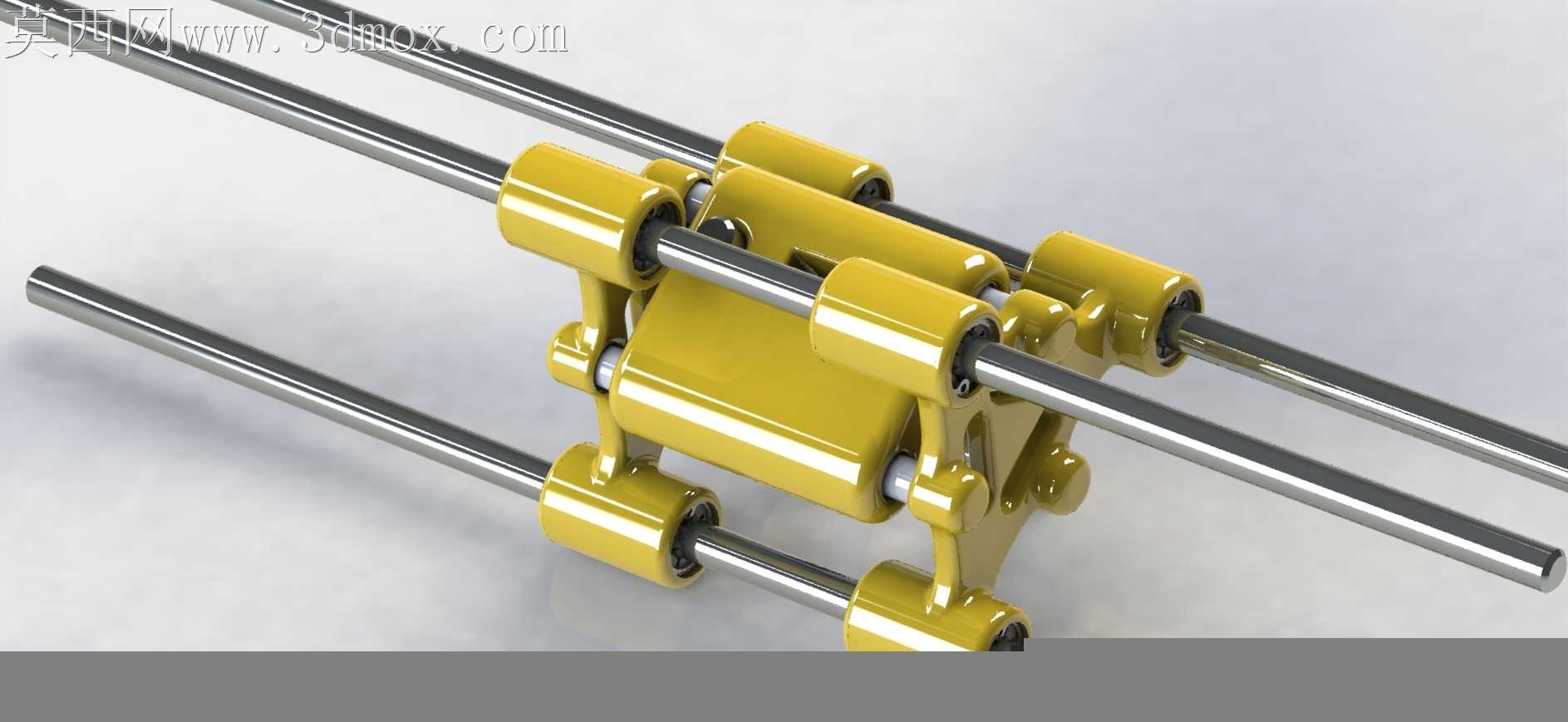

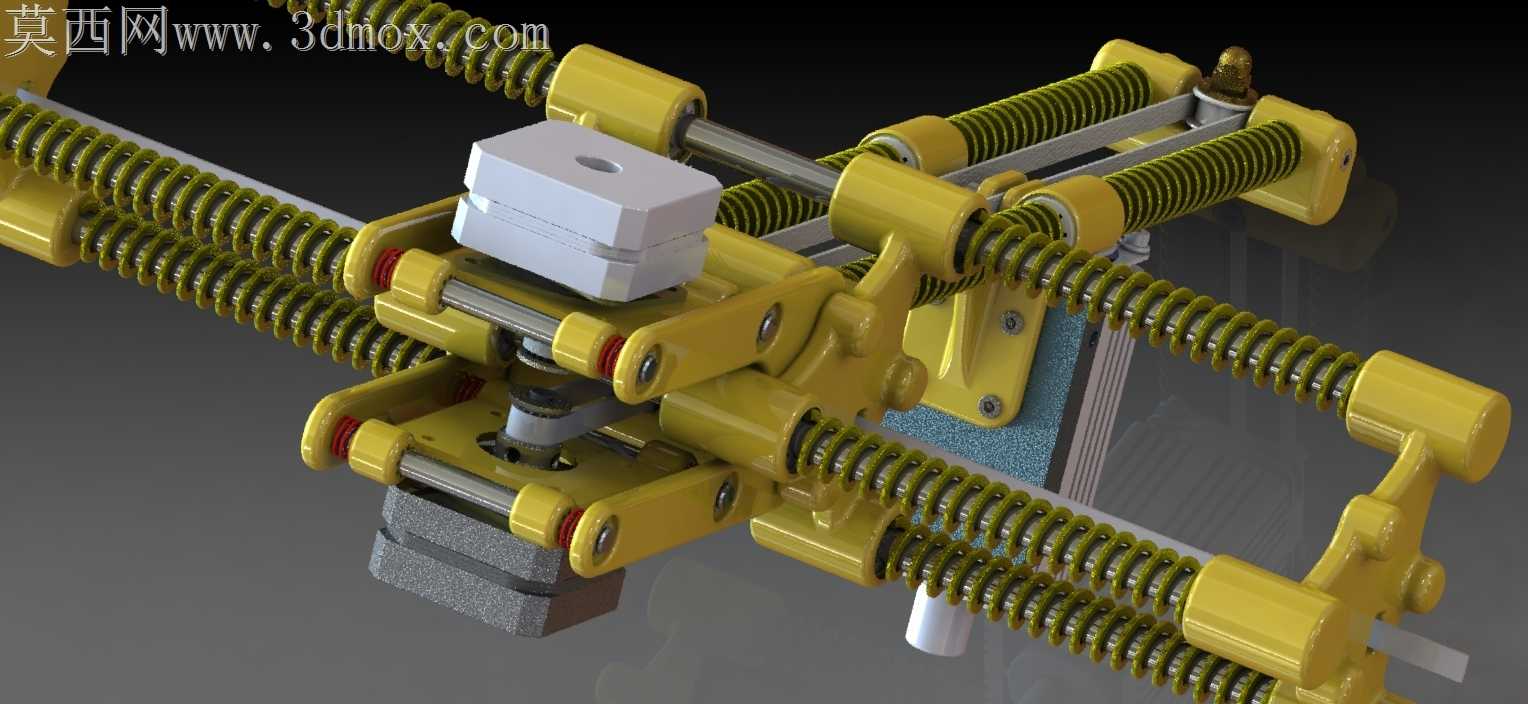

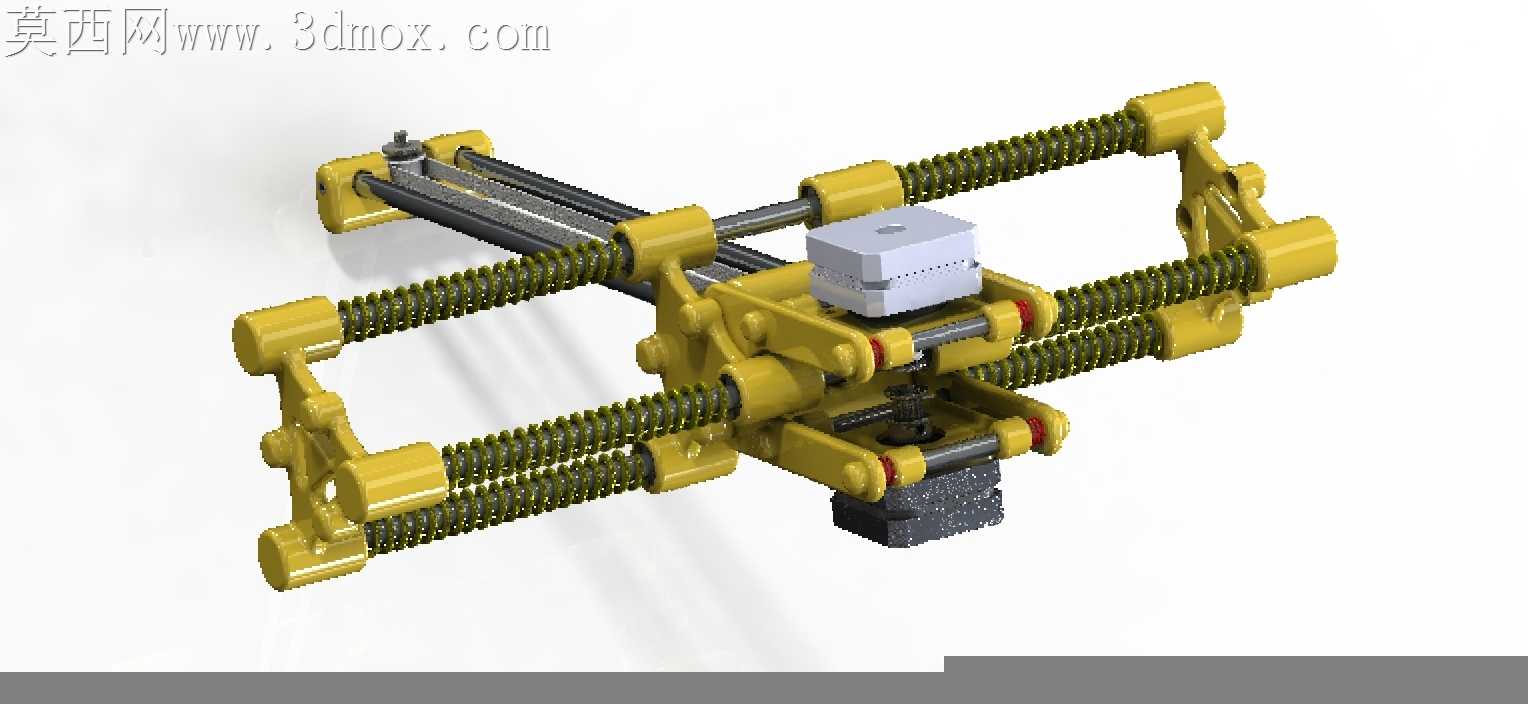

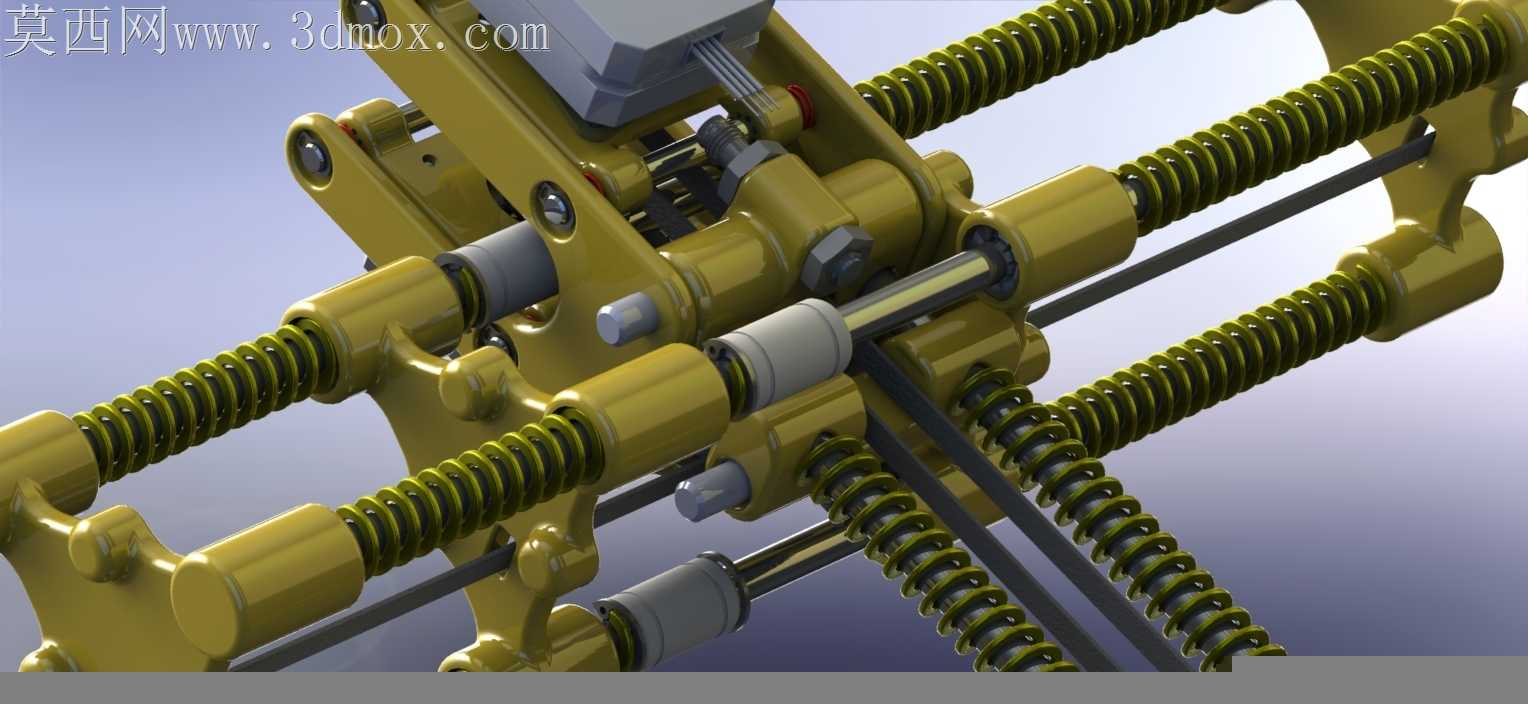

桌面级绘图、轻量雕刻设备的传动结构，最容易在紧凑布局下出现丝杠卡滞、滑座偏摆的问题，传统XY十字滑台为了预留装配余量，往往会把跨距拉大，既占桌面空间，高速往复运动时还容易因为悬臂过长出现轨迹抖纹。这套组件把四根传动丝杠沿周向对称排布，滑座的导向光轴直接穿入黄色工程塑料的轴套座内，没有额外的转接支架，光轴与丝杠的平行度靠一体注塑的座体孔位保证，省去了后期逐件校准同轴度的麻烦。

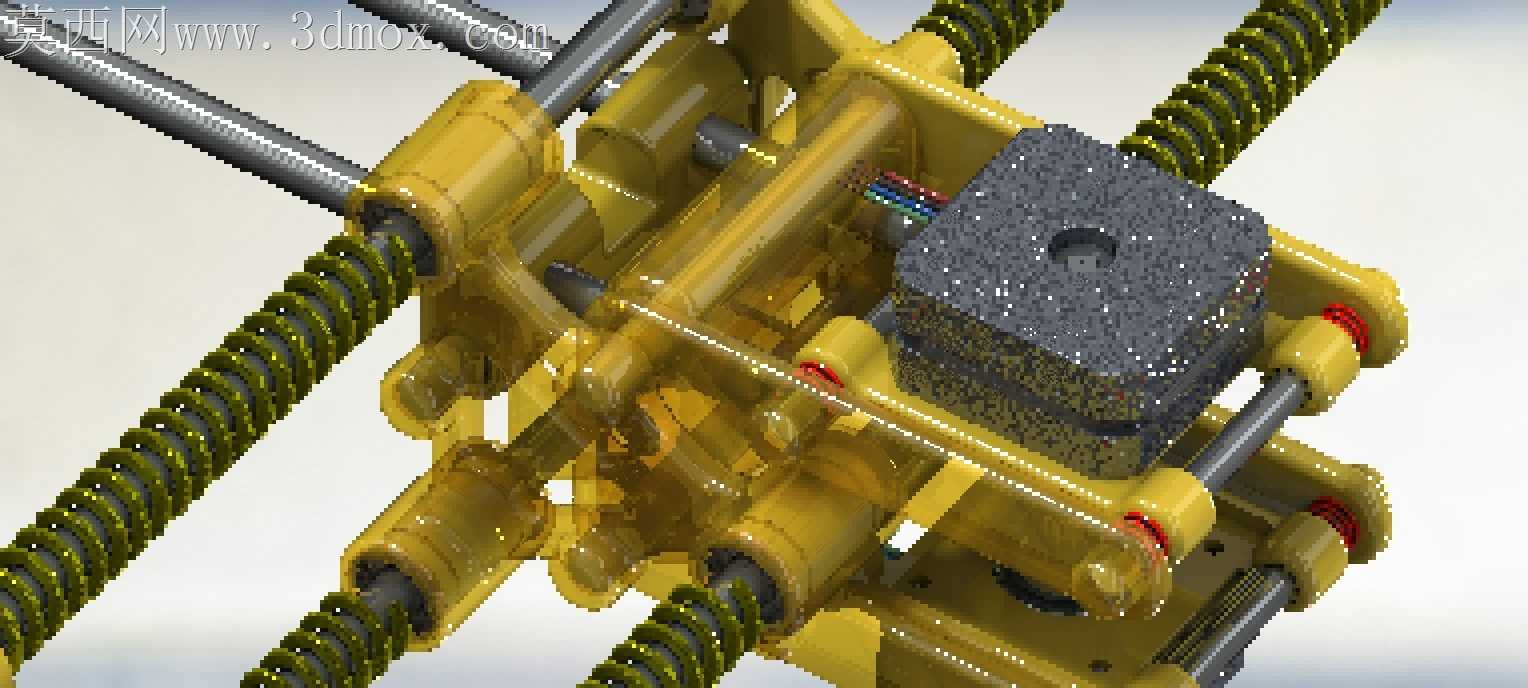

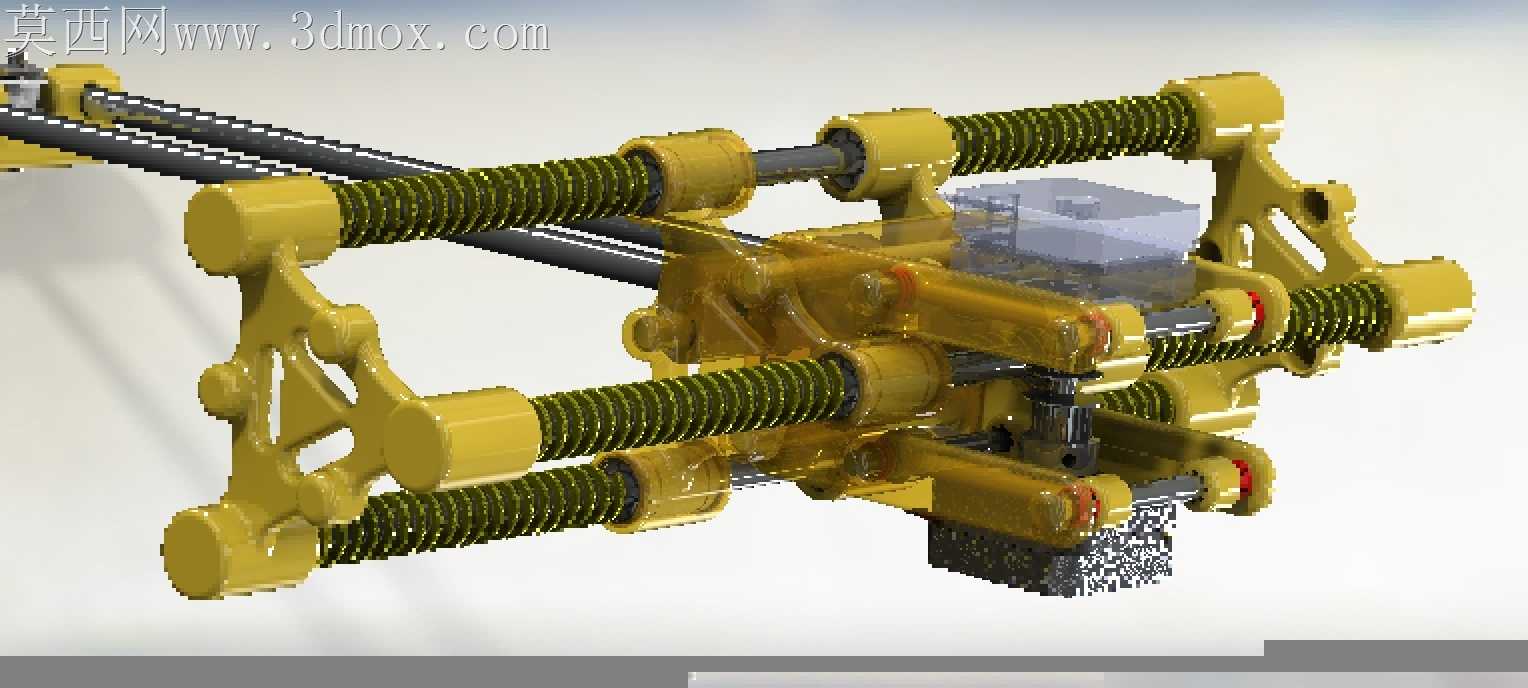

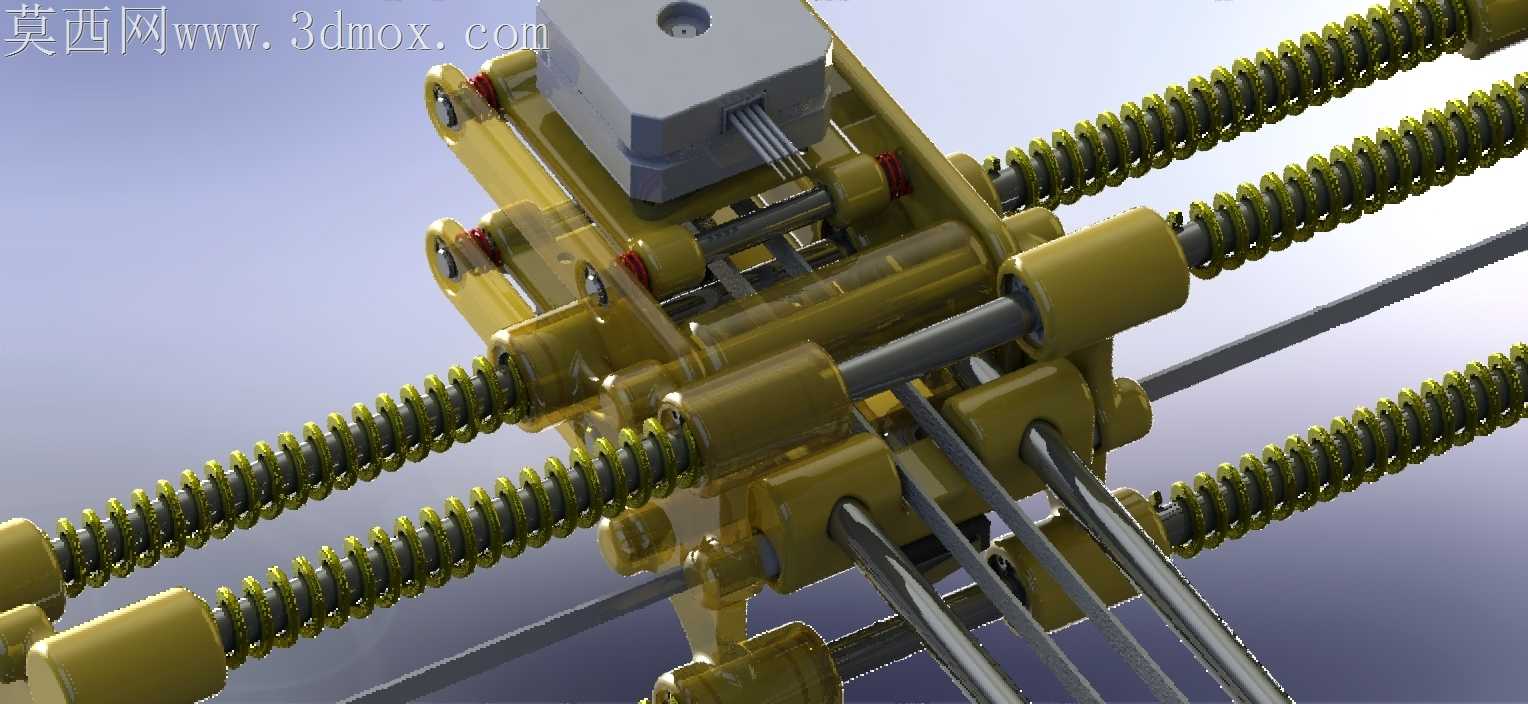

半透明的座体材质能直接观察内部走线的排布，信号线缆沿滑座侧方的内嵌线槽布置，不会在运动时剐蹭丝杠螺纹，执行端的安装块做了粗糙纹理的防滑处理，装夹绘图笔或者微型激光头时，不需要额外加防滑垫片就能靠锁紧力固定，避免作业时笔头偏转出现线条错位。红色的密封胶圈嵌在轴套与光轴的配合间隙处，既能阻挡加工产生的细微碎屑进入轴套磨损接触面，日常维护时也不用拆开整个滑座，直接擦净光轴表面的积尘就能继续使用。

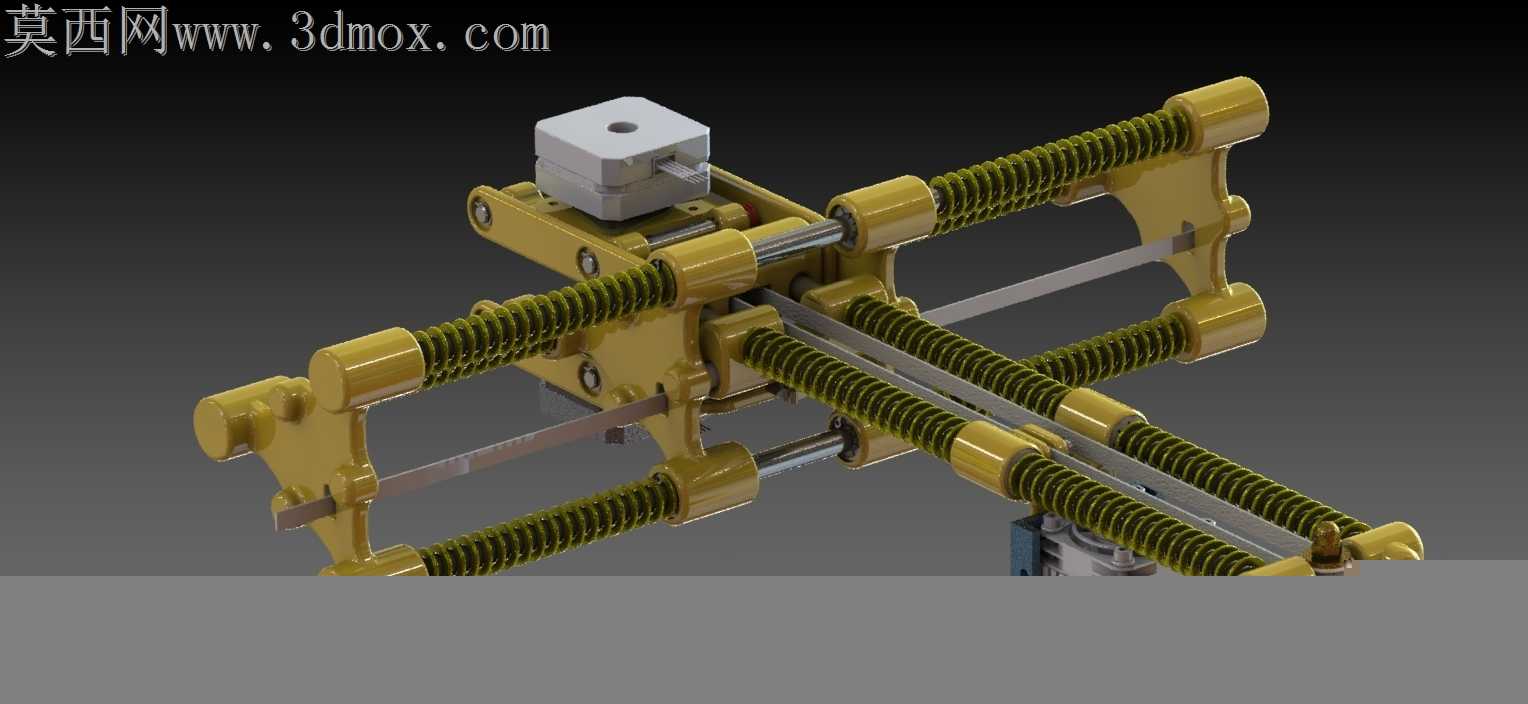

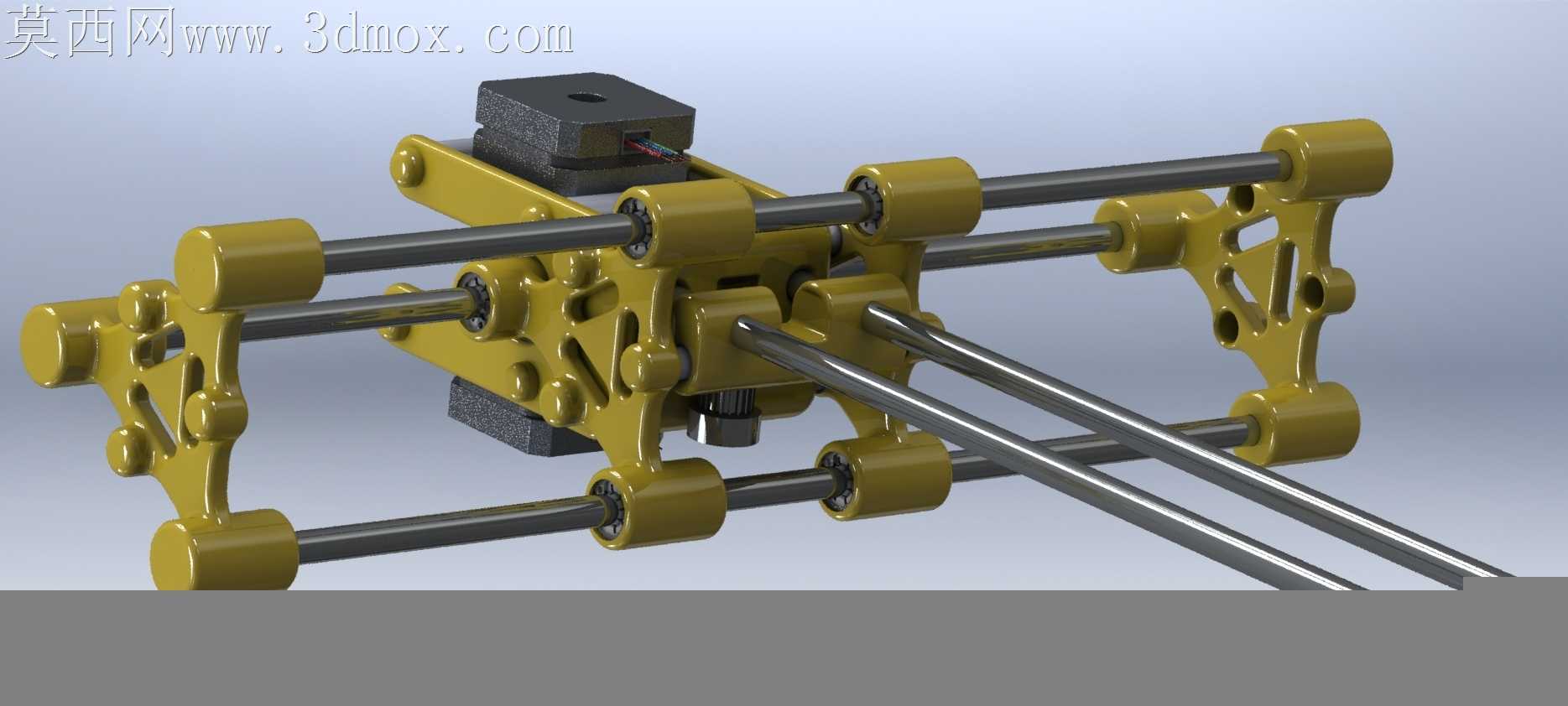

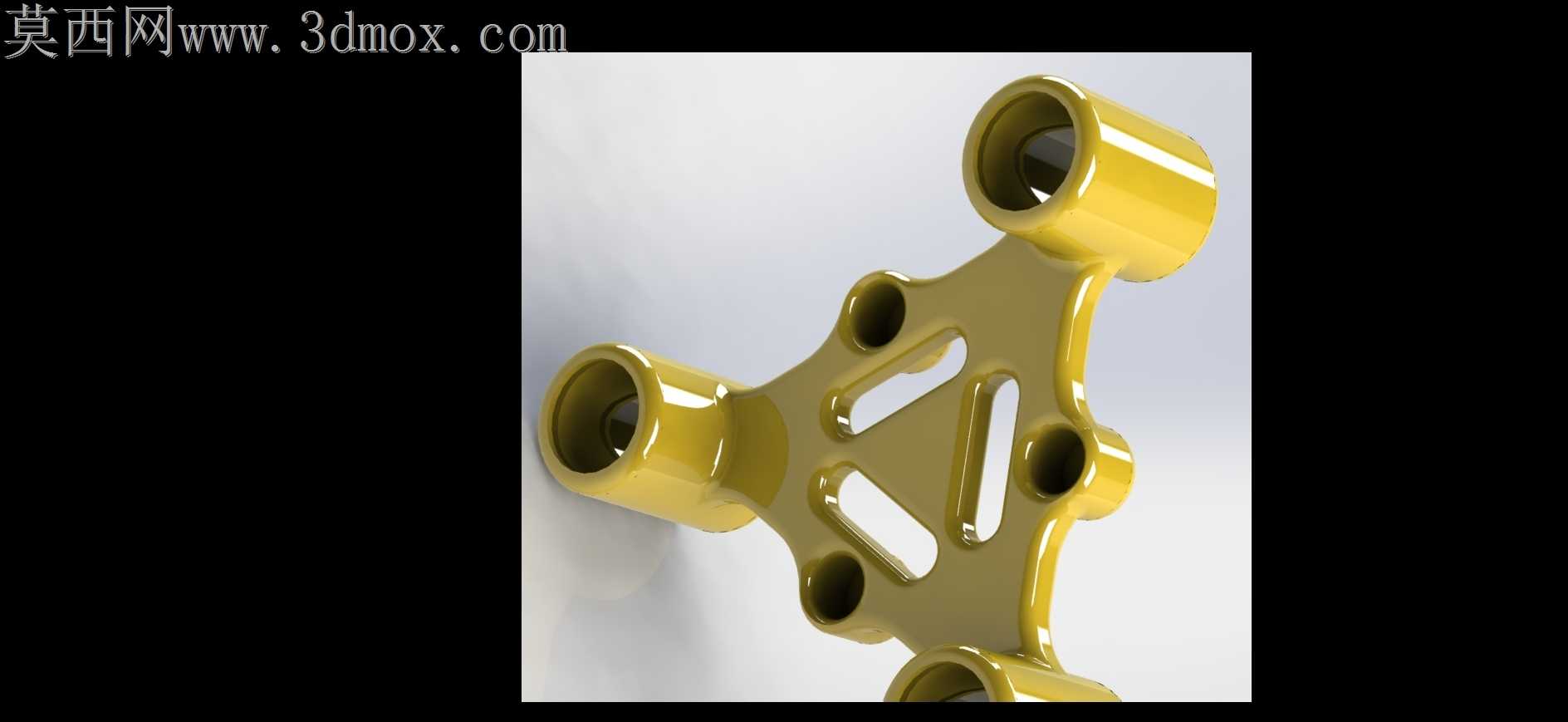

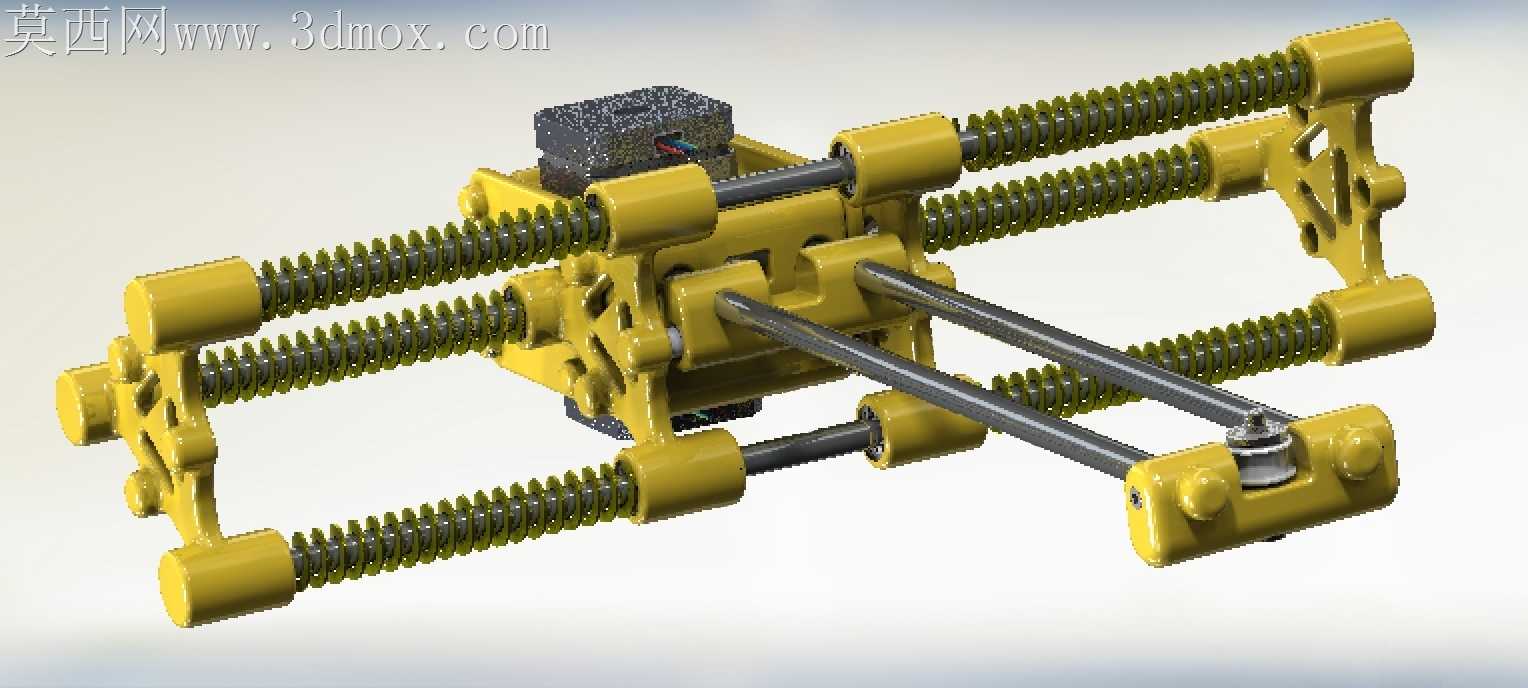

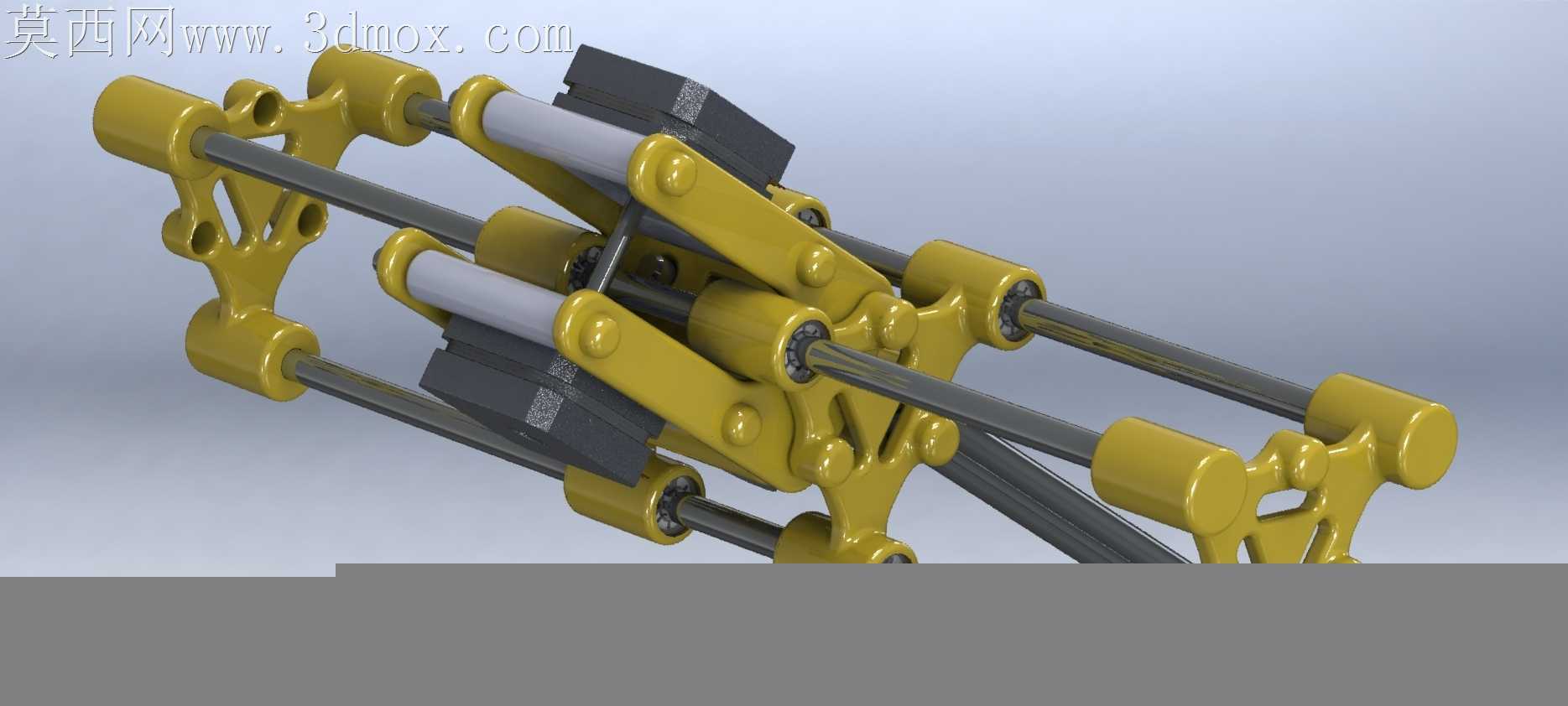

周向排布的丝杠把驱动力分散到四个连接点，滑座移动时不会出现单侧受力偏载的情况，哪怕是快速往返画长直线，执行端的下压力也能保持均匀，不会出现起点线条深、终点线条浅的问题。座体上的加强筋顺着受力方向布置，没有多余的装饰性结构，既减轻了滑座自身重量，降低丝杠传动的负载，注塑生产时也不会因为壁厚不均出现缩痕，零件成型后的尺寸一致性更好。

走线槽的深度刚好容纳常用的细径信号线，槽口做了圆角过渡，不会割破线缆外皮，执行端安装块的中心孔与滑座的几何中心完全重合，更换不同作业头时不需要重新校准零点位置，换件后就能直接启动作业。轴套与座体是过盈配合压装，没有用螺丝固定，减少了装配时的零件数量，压装到位后轴套不会因为长期往复运动出现松脱窜动，哪怕是连续长时间作业，传动精度也能保持稳定。
