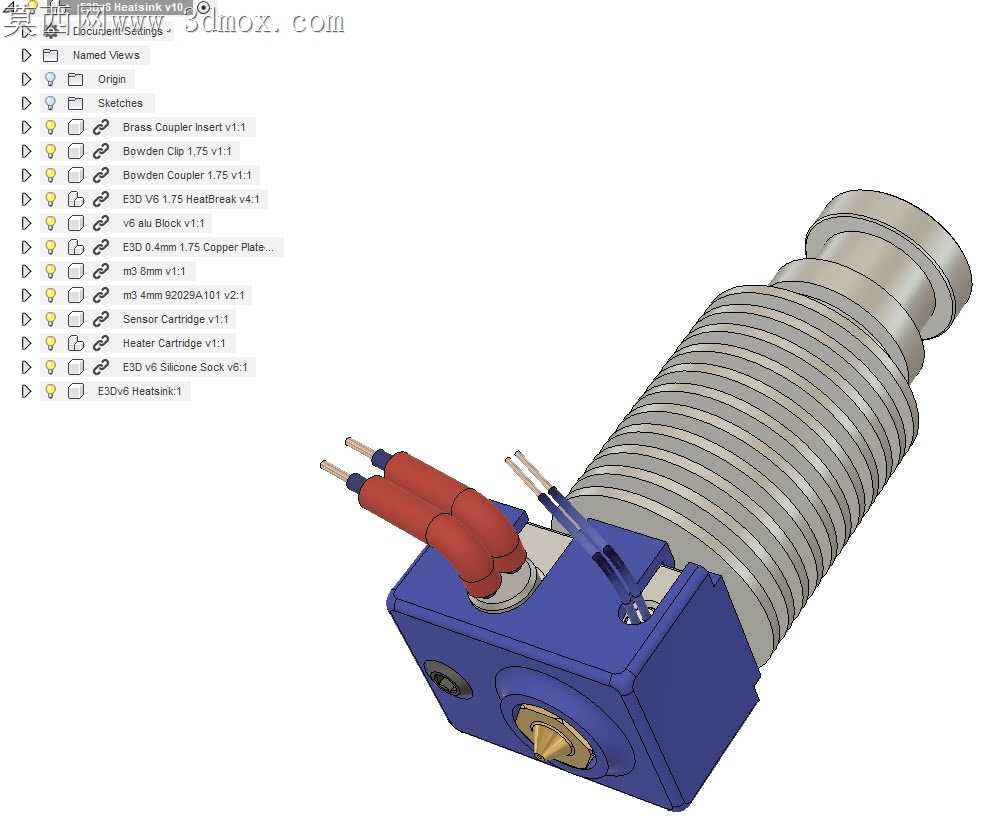

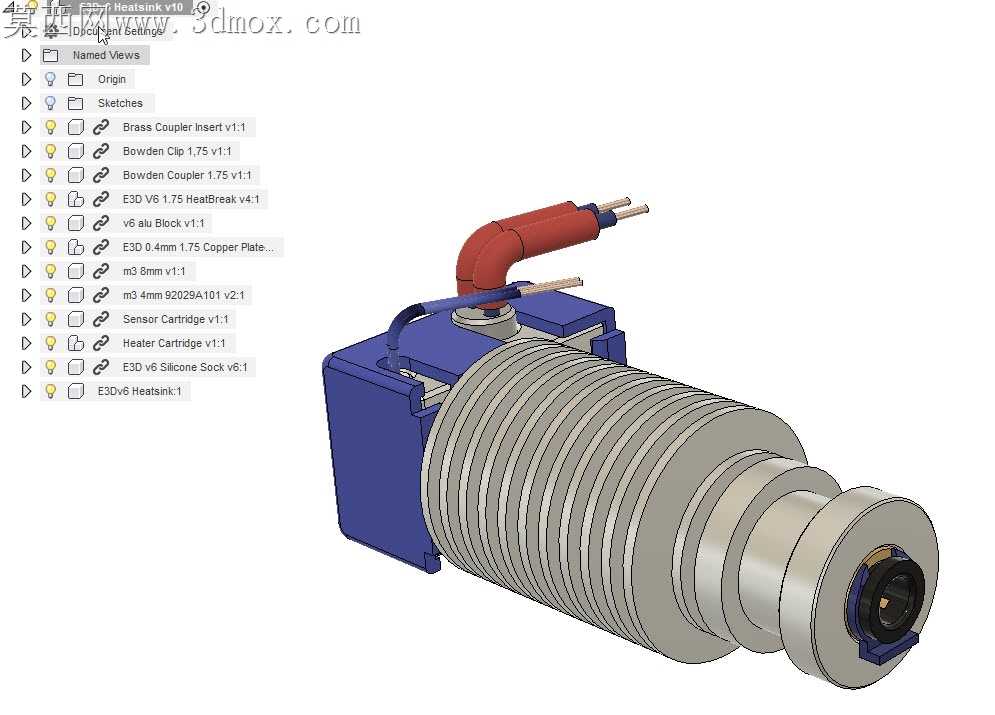

E3Dv6全波段热端组件结构设计

桌面级FDM3D打印作业里，热端漏料堵头是最影响连续生产的故障点，不少市售热端组件在高温持续作业时，会因为不同材质零件热膨胀系数不匹配，出现喉管与加热块衔接缝隙溢料、散热段温度倒灌导致耗材提前软化堵料的问题，这套E3Dv6全波顿热端的结构设计，刚好针对这些加工装配里的实际痛点做了细节优化。

喉管与加热块的衔接位置做了阶梯式定位止口，不是普通的直螺纹拧接结构，装配时不需要反复调整拧入深度来保证喷嘴与喉管的同轴度，止口端面贴合后就能保证熔融腔内壁无台阶死角，耗材推进时不会在衔接位置残留冷料，长时间打印PLA、PETG甚至耐温更高的ABS耗材时，都不会因为内壁挂料碳化引发堵头。加热铝块的测温孔与加热棒孔采用垂直交叉布局，孔位公差控制在0.02mm以内，加热棒插入后不会出现晃动偏斜，温度传导更均匀，不会出现加热块单侧温度过高导致耗材局部过热分解的问题，测温电阻的安装位置刚好贴近喷嘴出料端，温度反馈延迟控制在1℃以内，打印时温度波动更小，出料更稳定。

散热段的鳍片结构做了弧度修型，不是等厚的直鳍片，靠近喉管的位置鳍片更薄更密，远离喉管的位置鳍片厚度逐渐增加，空气流过鳍片时不会形成紊流死角，散热风扇不需要满功率运转就能把喉管上部温度控制在耗材玻璃化转变温度以下，波顿送料的远程送料管插入喉管上端后，衔接位置做了锥面导向，送料管端面能完全贴合喉管内壁台阶，不会出现送料管回缩导致的耗材卡滞问题。喷嘴与加热块的贴合面做了精磨处理，平面度控制在0.01mm以内，不需要额外缠绕生料带或者涂抹导热硅脂就能保证导热效率，更换不同口径喷嘴时，只需要按固定扭矩拧紧就能保证密封，不会出现喷嘴与喉管之间留缝隙导致的漏料问题。

固定法兰的位置做了减震胶圈安装槽，打印时散热风扇的震动不会直接传导到热端本体，出料口的位置不会因为高频震动出现打印层纹错动，打印薄壁件或者高精度小零件时，表面质量更稳定。整套组件的所有装配位置都做了防呆设计，零件装反时无法完全卡入定位槽，新手装配时也不会出现装错零件导致的热端损坏问题，各个配合面的公差都经过实际打印验证，常温装配与260℃高温作业时的配合间隙变化量控制在合理范围，不会因为热胀冷缩出现零件松动或者配合过紧拆不下来的问题。
