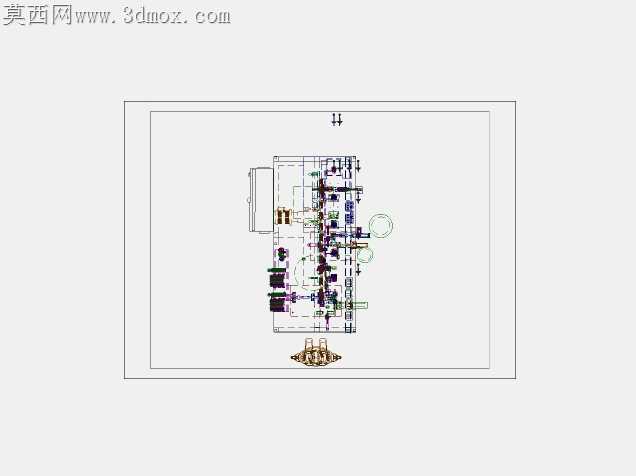

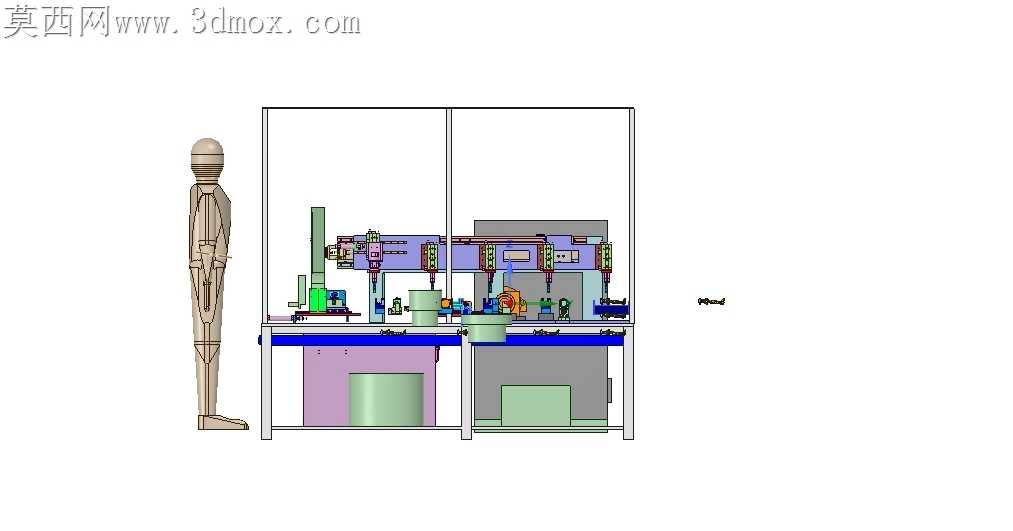

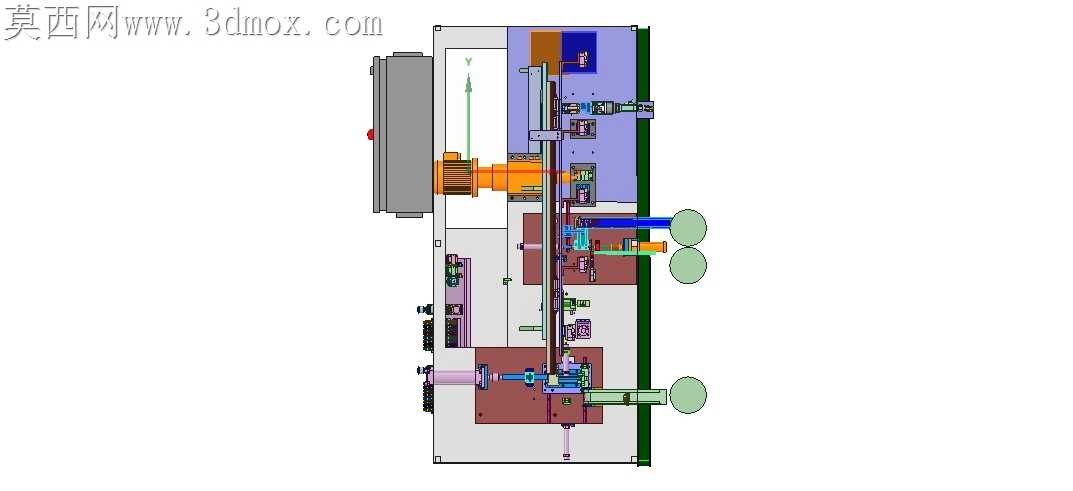

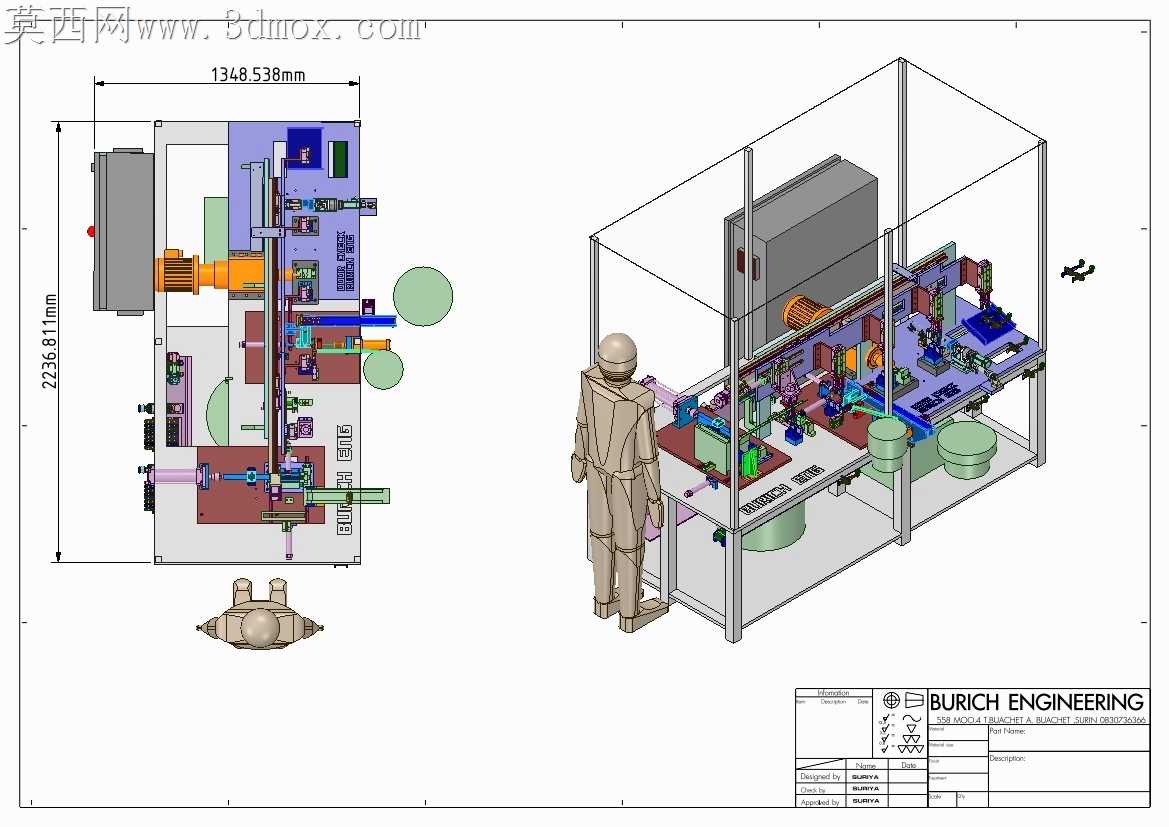

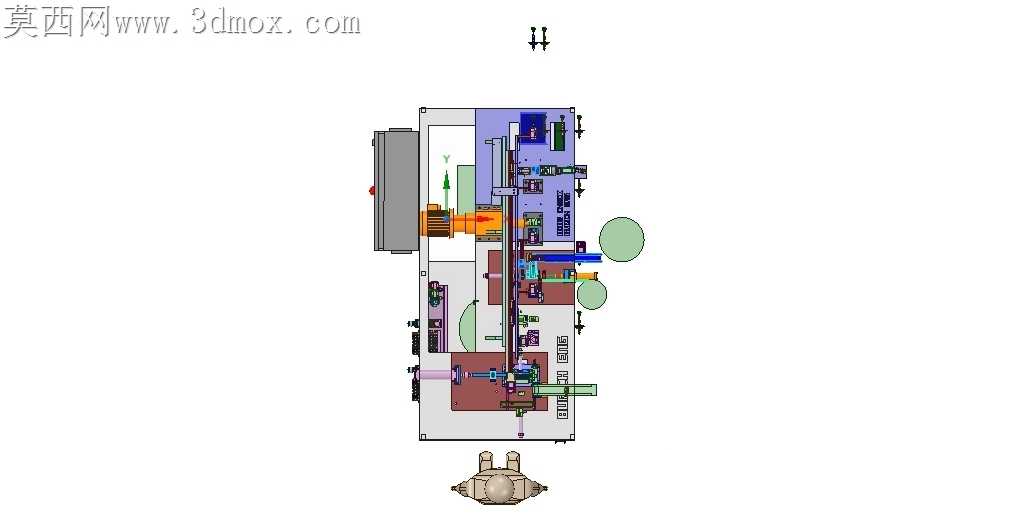

轿门止回连杆装配工作站结构设计

汽车车门总成装配线的止回连杆工位，常年被两个问题卡着产能节拍：一是连杆与铰链座的同轴度偏差超0.1mm就会触发锁止卡滞，线下返修要拆3颗固定螺栓重调，单台返修耗时超40秒；二是铆接头的下压行程没有硬限位，靠传感器反馈停压的话，偶尔会因为信号延迟把尼龙衬套压裂，衬套碎屑掉进铰链转轴缝隙，后续车门开关一万次左右就会出现异响。这套装配站的结构设计刚好把这两个痛点啃了下来。止回连杆的定位座没有用常见的平面支撑，而是做了带1.2°预倾角的仿形托块，托块表面嵌了2mm厚的聚氨酯缓冲垫，连杆放上去之后会靠自重滑到定位销的贴合面，不用人工推到位，也不会因为硬接触刮花连杆表面的电泳层。定位销做了三段式结构，最前端是15°导向锥，中间段和连杆安装孔的配合公差选了H7/g6，既不会因为间隙大晃荡，也不会因为过盈插取费劲，最尾端带0.05mm的退刀槽，销子磨损之后可以直接拔出来更换，不用拆整个定位座。铆接单元的下压头侧面加了机械限位挡块，挡块的高度比理论压装位置高0.02mm，就算传感器出问题，压头走到限位位置就会被硬挡住，不会过压压裂衬套。压头端面做了网纹滚花，和铆接头接触的时候不会打滑，压出来的铆接面平整度能控制在0.03mm以内，不用后续补打磨。工位旁的工件暂存槽做了倾斜15°的滑道，放进去的连杆会自动滑到取料位，操作员不用转身探身拿件，单台取件时间能省2秒左右。滑道出口装了柔性挡料片，每次只放出一个连杆，不会堆在出口卡料。之前老工位的安全光栅装在离操作位30cm的位置，操作员伸手取件的时候偶尔会误触触发停机，这套站把光栅装在了压头正前方的危险区域边缘，只有手伸到压头正下方才会触发停机，正常取放件不会误触发，停机率降了近八成。铰链座的固定夹具做了快换结构，换不同车型的铰链座的时候，只要松开两个锁紧旋钮就能换夹具块，不用拧螺栓调位置，换型时间从原来的20分钟压到了3分钟以内。夹具块上的定位面做了0.1mm的磨损补偿槽，用久了有磨损的话，垫个0.1mm的铜皮就能补回精度，不用整个换掉夹具块。整个站的走线全部走了设备框架内部的穿线槽，外面看不到明线，不会被工件或者工具刮破线缆，维护的时候掀开线槽盖板就能理线，比走拖链方便不少。操作按钮盒装在了可旋转的支臂上，操作员不管站在工位左侧还是右侧，都能把按钮盒转到顺手的位置，不用歪身子按按钮。
