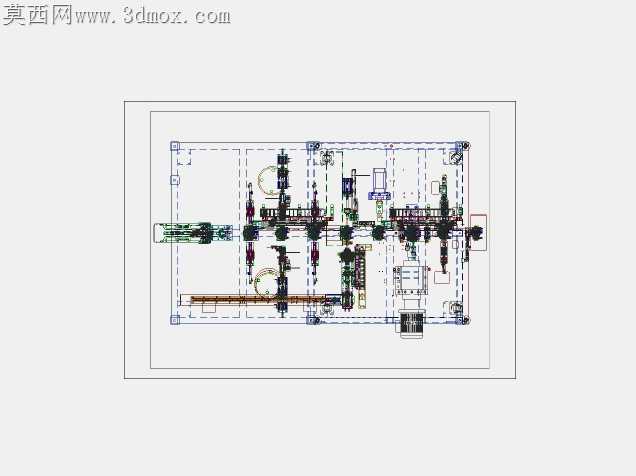

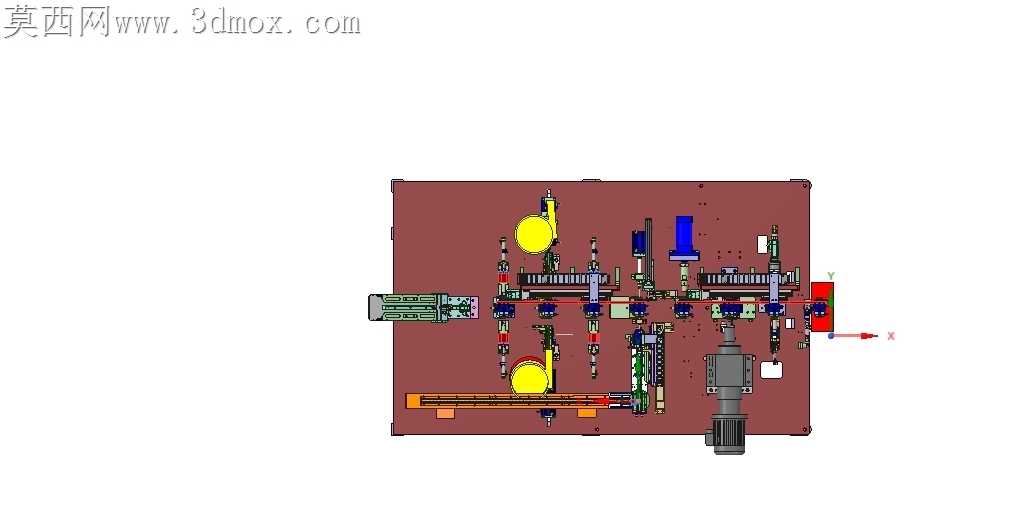

汽车车门铰链自动化装配工装设备

汽车车门铰链装配长期存在人工对位偏差大、铆接扭矩一致性差、衬套压装漏装错装难排查的痛点，这套装配设备的结构设计完全围绕产线实际工况的矛盾点做取舍。机架采用铝型材拼接搭配底部脚轮与调平支脚，没有追求厚重的焊接机架，是考虑到产线迭代时设备移位调整的需求，铝型材的T型槽也方便后续加装检测工位时不用重新打孔攻丝，机架台面的钢板做了沉孔处理，所有安装螺栓都藏在台面下方，避免工件转运时螺栓头刮蹭铰链表面的电泳层。衬套压装工位的导向套做了分体式快换结构，不同规格的铰链衬套只需要更换前端的导向衬套，不用拆解整个压装气缸的固定座，压头端面做了聚氨酯包胶，硬接触压装容易把衬套端面压出崩边，包胶层的压缩量刚好抵消压装行程的微小过冲，还能避免金属硬接触产生的噪音传到车间其他工位。铆接工位的扭矩检测模块直接集成在铆接头的旋转轴端，没有采用外置扭矩传感器的方案，外置传感器需要额外的传动结构连接，长期运行后传动间隙会让扭矩检测值出现偏差，集成式的轴端传感器直接读取铆接旋转的实时扭矩，当扭矩超出设定阈值时设备会立刻停转并触发工位报警，避免不合格品流到下一个工序。防错检测的光电传感器都装在可微调的安装支架上，不同批次的铰链外形有微小差异时，不用重新加工传感器安装板，只需要松开支架的锁紧旋钮调整位置就能适配，气路管线全部藏在铝型材的槽内，没有外露的拖链，车间里的金属切屑、灰尘不会落到管线表面造成老化破损，气路的调压阀单独装在机架侧面的独立盒体里，每个工位的气压都能单独调节，Bush压装需要的气压和铆接工位的气压差能单独控制，不会因为工位同时动作出现气压波动影响压装精度。工位之间的工件流转采用简易的滑道结构，没有用复杂的机械手转运，铰链本身重量不大，滑道的倾斜角度刚好让工件靠自重滑到下一个工位，滑道侧面装了可调节的挡块，能适配不同长度的铰链工件，挡块表面贴了防静电的优力胶层，避免工件滑动时碰伤表面。设备的操作按钮全部装在机架前侧的倾斜面板上，操作人员站在工位上不用抬手就能按到启动和急停按钮，按钮的高度刚好在操作人员的腰腹位置，长期操作不会出现手臂酸痛的问题，面板上的每个按钮旁边都有对应的工位指示灯，哪个工位出现故障对应的指示灯会亮起，维修人员不用排查整个线路就能快速定位问题点。接气接电的接口全部集中在机架后侧的集成面板上，设备移位时只需要拔掉总气路和总电路接头就能移动，不用逐个拆解每个工位的管线，减少重新安装时的接线接气错误。
