带铰臂重量检测平衡器的滚轮专用气动机械手

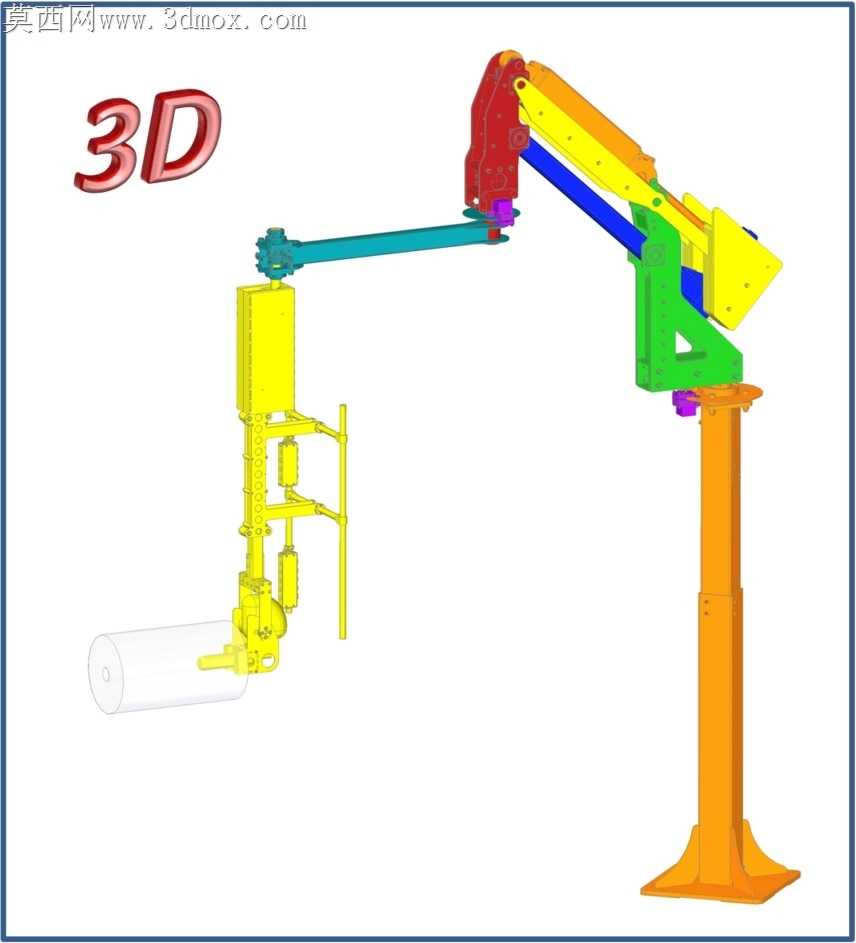

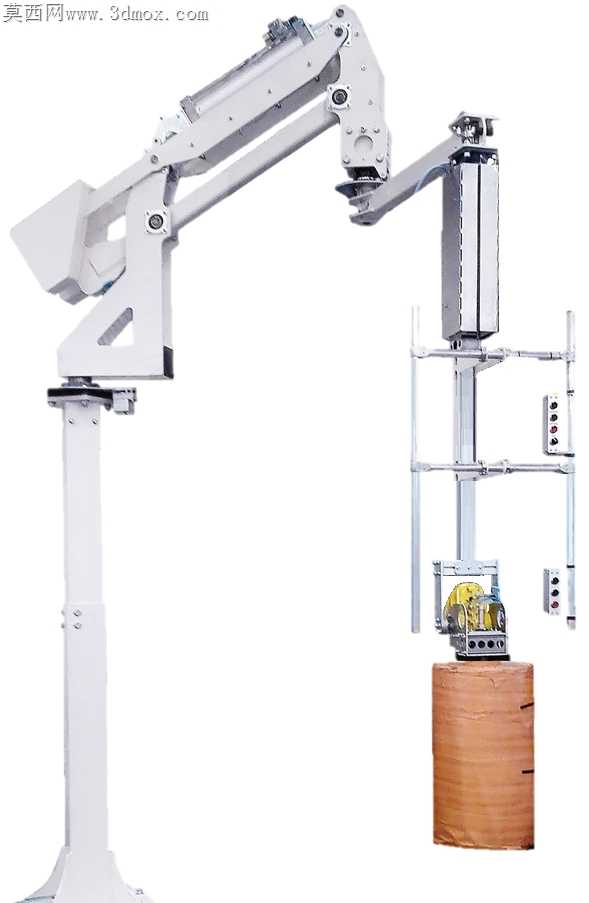

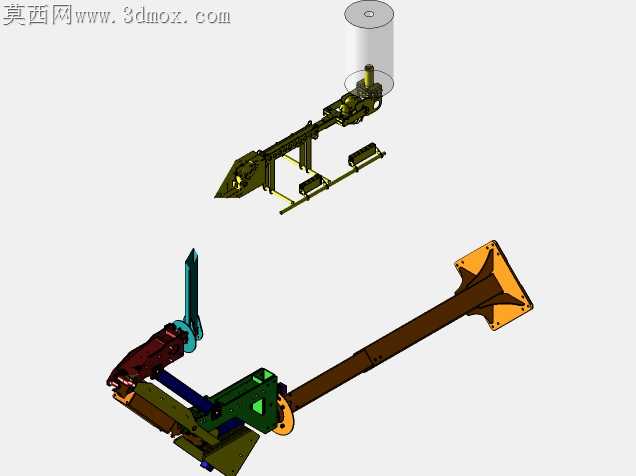

卷料搬运工位长期存在的夹取打滑、抬升过载、转位卡滞问题，是这套气动机械手结构设计的核心锚点。平行四边形铰臂的铰接孔位没有采用常规等径通孔设计，每处铰接副都预留了0.02mm的偏心修配余量，现场装配时可根据立轴的实际加工垂直度偏差微调铰臂平行度，避免多节臂联动时出现别劲卡顿，哪怕气源压力波动在±0.1MPa区间，臂架抬升过程也不会出现瞬时下坠的风险。内置的气动夹持器没有照搬平口夹爪结构，内芯轴表面做了网纹滚花处理，滚花深度控制在0.3mm，既保证和纸筒、料卷内孔接触时的摩擦力足够，不会在90度旋转搬送时出现料卷滑脱，又不会因为咬入过深在料卷内壁留下压痕，适配表面易损的包装类卷料搬运需求。重量检测平衡器集成在铰臂与立柱的连接座内部，配重块采用分腔式安装结构，可根据不同工位的料卷重量区间增减配重片，搭配弹簧加载摩擦制动器，当夹取的料卷重量超出额定负载10%时，摩擦盘会自动锁止铰臂的抬升动作，避免过载导致臂架变形甚至倾覆。立柱底部的旋转轴承采用带可调挡块的结构，挡块位置可根据现场工位布局任意调整0到360度的旋转限位，不需要额外加装电气限位开关，纯机械结构的限位方式在多粉尘、高湿度的车间环境里故障率远低于光电感应方案。夹爪末端的滚轮专用夹紧模块做了浮动自适应设计，夹紧面镶嵌的聚氨酯垫带有15度的导向倒角，抓取带滚轮的工件时能自动修正工件的位置偏差，不需要人工对位就能保证夹紧力均匀分布在滚轮支撑面上，不会夹伤滚轮表面的橡胶层。高度可调的立柱连接套采用梯形螺纹传动，调整时不需要拆卸臂架总成，单人用普通扳手就能完成不同高度工位的适配，连接套侧面的紧定螺钉做了防松处理，设备长期运行也不会出现臂架下滑的问题。
