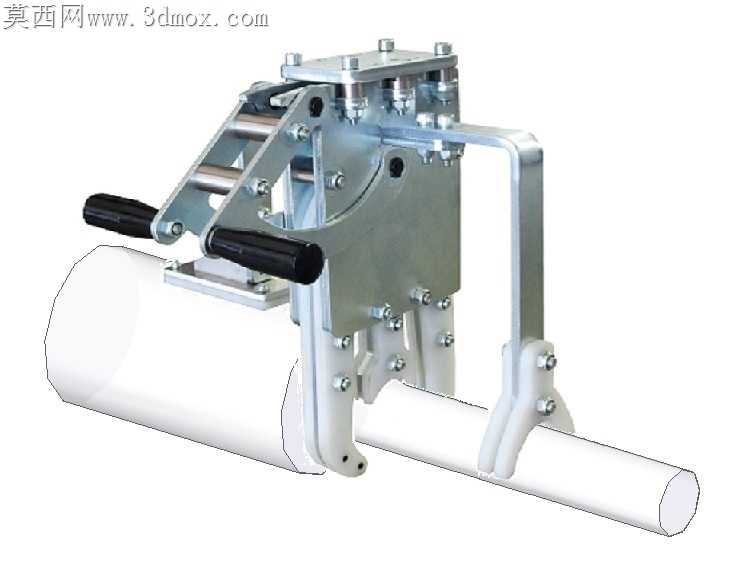

手动式圆管型材夹持成型操作夹具

之前在工地做模板支撑配套工装调试的时候，吃过圆管夹持打滑的亏——当时用的普通抱箍夹，夹着镀锌圆管吊模板，管面的锌层被夹块刮出毛刺不说，吊到半米高突然滑转，差点砸到下方的支模工人，那之后就憋着劲要做一套适配圆形材料、支柱件的夹持成型夹具。

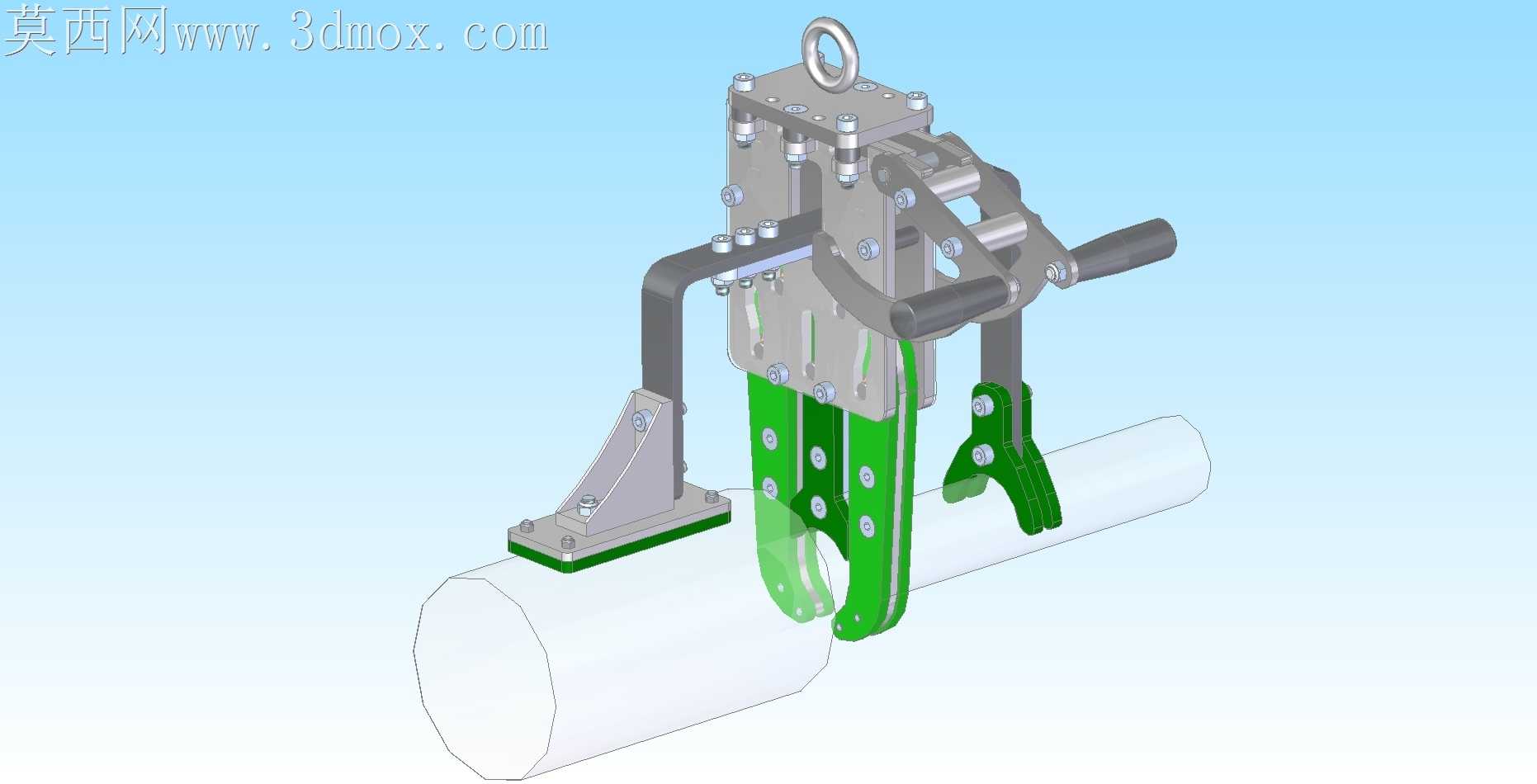

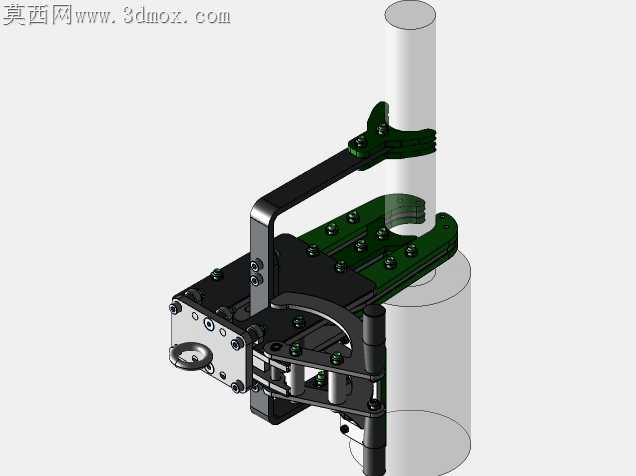

一开始做结构验证的时候，跨软件转档出了不少问题，把手动杠杆的受力结构从三维软件导成通用格式的时候，铰接轴的配合面公差飘了0.3毫米，打印出来的手板扳动手柄的时候，连杆卡滞得厉害，黑胶握把蹭着安装座的钣金边，磨下来不少塑料碎屑。后来反复调整铰接点的位置，把原来单排的锁紧滚轮改成三排阶梯排布，夹不同直径的圆管时，滚轮能顺着管壁弧度自动贴合，不会像之前的平口夹那样只咬两个点，把薄壁圆管压出凹痕。

做量产结构取舍的时候，特意把夹头的接触块换成了带微齿的尼龙材质，之前试过全金属夹块，夹喷塑的圆支柱时，齿牙直接把塑层啃掉一圈，工件报废率高得离谱，换成尼龙齿之后，夹持摩擦力够，又不会损伤工件表面的涂层。手动扳杆的位置调了三次，最开始把扳杆装在夹体侧面，工人站在管侧操作的时候，手腕要拧着劲，长时间搬用容易酸，后来把扳杆移到夹体上方，两个手柄的间距调到和成年人肩宽匹配，握把套上带防滑纹的橡胶套，冬天戴劳保手套操作也不会滑手。

这套夹具的夹持释放逻辑是顺着手动杠杆的行程做的，扳下手柄的时候，连杆带动两个夹臂同步抱合，弹簧蓄能锁紧，就算施工中不小心碰到手柄，只要不是刻意向上扳动，夹头不会松脱，之前做过载测试，挂着额定两倍的荷载吊了四十分钟，夹臂没有出现滑移、形变的情况。夹体的主框架用的是镀锌钢板折弯成型，没有用复杂的焊接结构，折弯件的一致性更好，量产的时候不用反复打磨焊渣，装配的时候把铰接轴穿好，卡上轴用挡圈就能完成组装，比焊接结构的装配效率高了近四成。

之前在实训营给学员做工装设计演示的时候，不少学员一开始想加电动锁紧模块，觉得手动的不够先进，其实在工地没有电源、或者高空作业接电麻烦的场景下，纯手动的结构可靠性更高，不用拖电缆，也不用担心电机进水进灰出故障，夹上圆管就能走，到位置扳下手柄就释放，适配现场支模、圆料短距离转运的实际工况。
