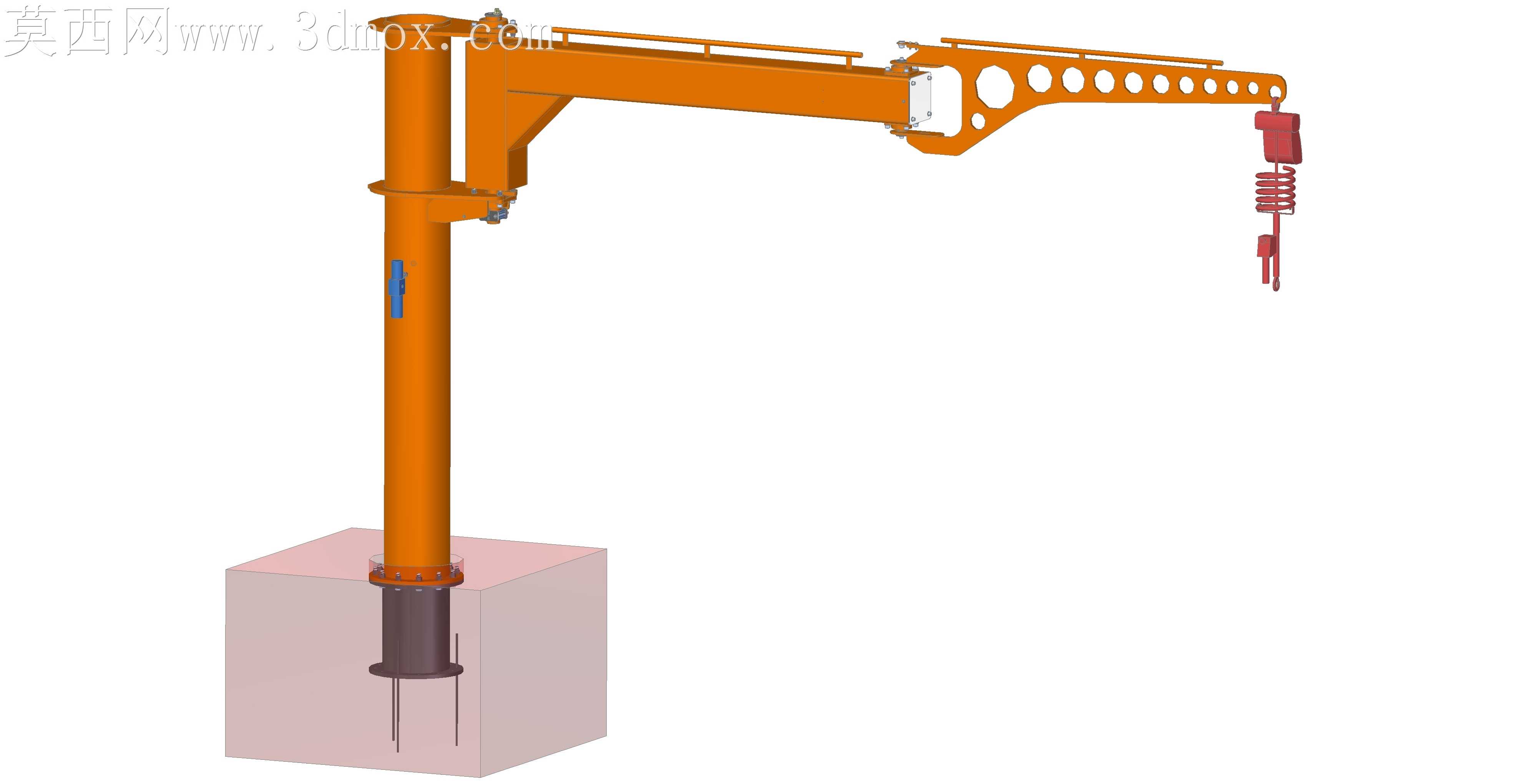

铰接式悬臂装卸起重机械手结构设计

刚拿到车间反馈的现场工况时，最先注意到原有简易吊具在立柱安装面的切削毛刺没处理干净，旋转时卡滞的问题卡了快一周，每次吊重到300公斤左右，悬臂根部的焊缝应力集中点就会发出异响，工人操作时总提心吊胆。做这套结构的时候没走常规先画整体轮廓的路子，先盯着悬臂梁的减重孔排布反复调了三版，一开始孔开得太密，转档到通用格式做干涉检查时，发现靠近铰接座的位置曲面出现了碎面，跨软件转档的曲面公差差了0.2毫米，要是直接拿去加工，铰接销轴穿进去会别劲。

装配逻辑上特意把立柱和基座的连接做成了嵌套式，安装时不用现场配焊，基座提前预埋在混凝土基础里，立柱插进去之后靠锁紧环固定，之前做过的同类型设备现场安装时，工人要爬高拧十几颗螺栓，高空作业风险高，这次把锁紧结构放在了立柱下部，站在地面就能完成固定。平衡吊的弹簧组件选了变刚度的，一开始用等刚度弹簧，悬臂伸到最大行程时，吊钩的回弹晃量超过了15厘米，往CNC工作台放工件时容易碰坏机床防护门，调整弹簧参数后，全行程范围内的吊钩晃动量控制在3厘米以内，放料时对位更稳。

结构优化时砍掉了原来设计里的外置走线槽，把液压和信号管线都藏在了悬臂的内腔里，车间里铁屑多，外露的管线用不了三个月就会被飞溅的铁屑磨破外皮，藏在梁体内之后，管线的防护等级直接提了上来，后期维护不用频繁换线管。铰接位置的轴套特意选了带自润滑的铜套，之前用普通钢套，每天旋转上百次，不到半年就磨出间隙，悬臂下沉量超过2厘米，换自润滑铜套后，按每天200次的旋转频率算，维护周期能拉长到两年以上。

做这套方案的时候特意考虑了小车间的空间限制，悬臂的旋转半径做了分级可选，最小的2米半径版本，在跨度4米的车间里就能装，不会碰到对面的货架。吊钩组件加了防脱卡扣，之前车间出过吊具脱钩砸坏工件的事故，这个细节一开始差点漏了，还是去现场跟操作工人聊的时候，老工人提的醒，说之前的吊具没防脱，吊圆棒的时候容易滑出来。空心球体段的连接形式是反复核对过安装空间才定的，要是用法兰连接，立柱顶部的突出结构太多，旋转时容易挂到车间里的照明线路，做成内嵌的铰接球头，旋转时的外轮廓更顺滑，没有突出的棱角挂扯外物。
