耐腐抗膨胀法兰式管道膨胀节结构设计

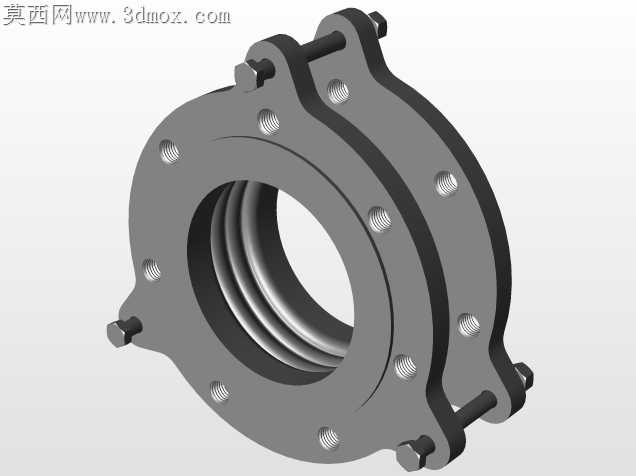

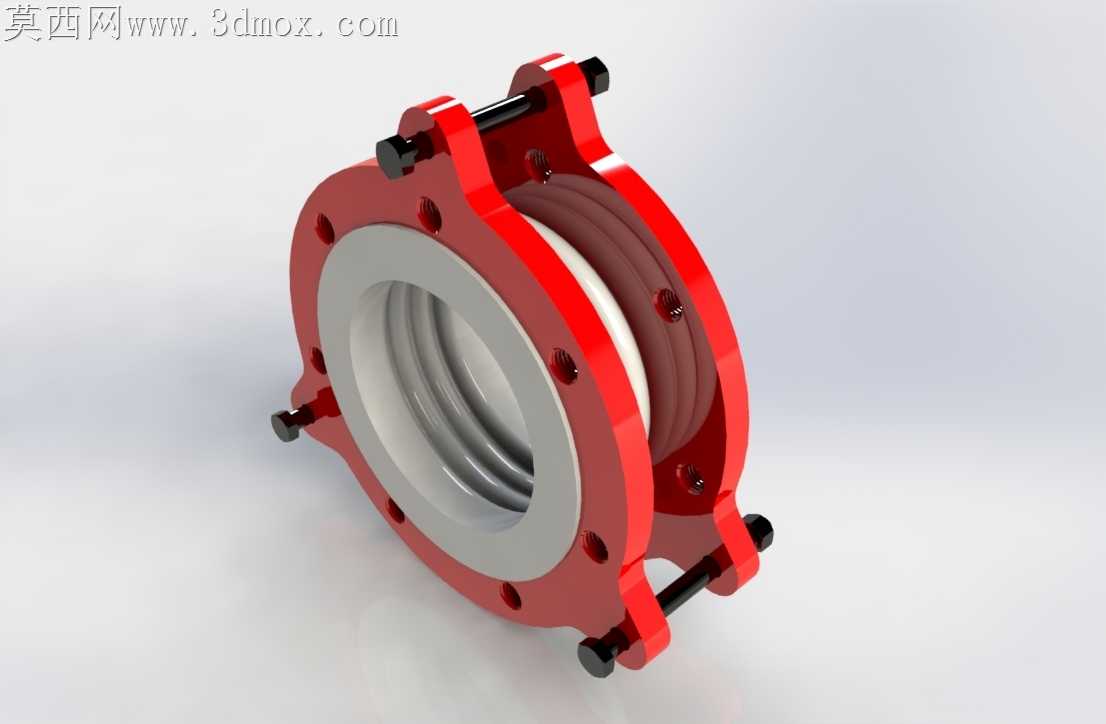

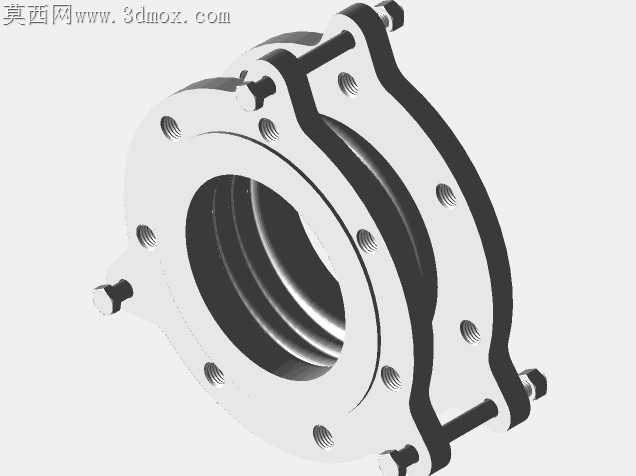

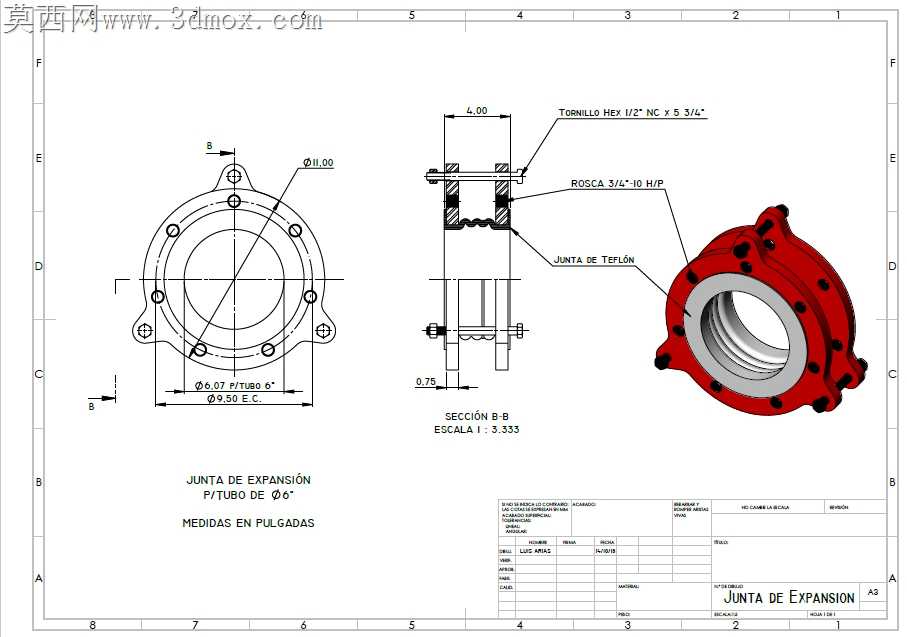

化工管路输送盐酸、冷却介质的场景里，普通橡胶膨胀节长期接触腐蚀介质易出现胶层溶胀、法兰密封面渗漏的问题，螺栓预紧力不均还会拉扯波纹管造成局部应力集中，提前出现疲劳开裂。这款膨胀节的结构设计完全围绕现场加工与装配的实际痛点做了适配，法兰端的螺栓孔位做了沉台锪平处理，现场安装时螺栓头不会因为铸件表面的铸造斜度出现偏斜，预紧时受力能均匀传递到密封面，不会出现局部压溃衬层的问题。两侧法兰之间的限位拉杆做了台阶轴设计，拉杆穿过法兰孔的位置配了耐磨衬套，管路产生热胀冷缩位移时，拉杆不会直接刮擦法兰螺栓孔壁，长期运行也不会出现孔位磨大、限位失效的问题。中间的波纹管段和法兰的衔接位置做了圆弧过渡包边，没有直角应力集中点，模压成型时胶料能完全填充衔接缝隙，不会出现夹层缺胶的缺陷，衬层的耐腐材质完全覆盖过法兰密封面，安装时不需要额外加聚四氟乙烯垫片就能实现耐腐密封，减少现场装配的密封件选型失误概率。法兰外圈的凸耳结构和法兰本体一体铸造成型，没有焊接拼接的焊缝，接触腐蚀介质时不会出现焊缝优先腐蚀的问题，凸耳上的拉杆孔同轴度公差控制在0.1mm以内，现场穿装拉杆时不需要强行撬掰对位，避免装配时给波纹管施加额外的装配应力。密封面的衬层厚度做了均匀性管控，整个密封面的厚度差不超过0.2mm，螺栓预紧时衬层的压缩量均匀，不会出现局部压得太死失去弹性、局部压不够漏液的情况。限位拉杆的螺母做了双螺母防松设计，管路运行产生振动时螺母不会松退，限位尺寸能长期保持稳定，不会出现波纹管被过度拉伸或者压缩的失效情况。波纹管的波峰波谷做了等曲率设计，位移补偿时每个波节的变形量均匀，不会出现某一个波节变形过大提前破裂的问题，完全适配-0到204摄氏度的工况温度波动，130psi工作压力下的形变量控制在安全范围内，不会出现鼓包失效。
