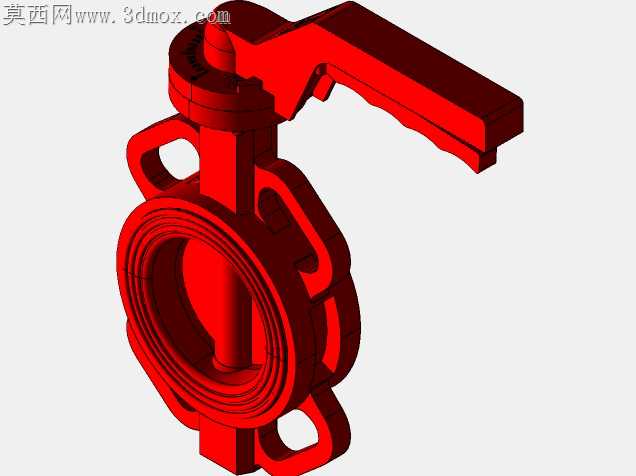

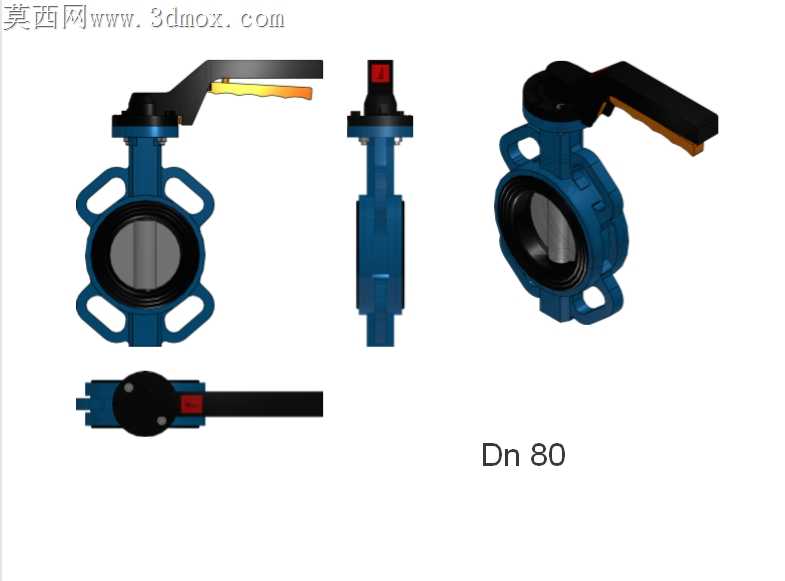

Dn80对夹式手柄蝶阀结构设计方案

现场管路安装中，小口径蝶阀常出现手柄操作卡涩、阀座密封偏磨、对夹安装定位偏移的问题，这套Dn80规格蝶阀的结构设计，完全围绕加工适配的核心逻辑打磨细节。阀体采用对夹式凸耳结构，四个安装耳的同轴度公差控制在0.05mm以内，加工时一次装夹完成两端密封面与安装孔的铣削、钻削工序，避免二次装夹带来的位置偏差，安装时无需额外调整对位，直接穿入管路法兰螺栓即可完成固定，能适配公称压力16公斤级的常规水、油品管路工况。阀板的密封面做了微弧过渡处理，没有采用常规的直角棱边结构，加工时用成型铣刀一次走刀完成弧面加工，既减少阀座橡胶在开关过程中的剪切磨损，也能让密封面的接触压力均匀分布，不会出现局部压溃导致的内漏问题。阀杆与阀板的连接采用扁方加定位销的结构，扁方的配合公差选H7/k6过渡配合，加工时阀板的扁方槽与阀杆扁位做配磨处理，既保证传动过程中无旷量，也避免过盈装配导致的阀杆转动卡滞，手柄操作的力矩控制在15N·m以内，现场操作人员无需加力杆就能完成全开全关操作。手柄的定位档位做了10度间隔的棘齿结构，加工时棘齿的齿面做了淬火处理，硬度达到HRC42-48，长期频繁操作不会出现齿面滑牙，档位清晰能让操作人员直观判断阀门开度，避免误操作。阀杆的上下密封采用双O型圈结构，O型圈的安装槽深度做了适配压缩量的优化，加工时槽壁的粗糙度控制在Ra1.6以内，既保证转动时的密封性能，也不会因为摩擦力过大导致操作力矩上升。这套结构没有冗余的复杂零件，所有加工工序都能在普通铣、钻、车床上完成，不需要专用工装夹具，批量生产时的加工效率比同规格常规蝶阀提升近两成，零件的通用化率高，后期维护更换密封件、手柄等易损件时无需定制专用配件，现场运维成本更低。
