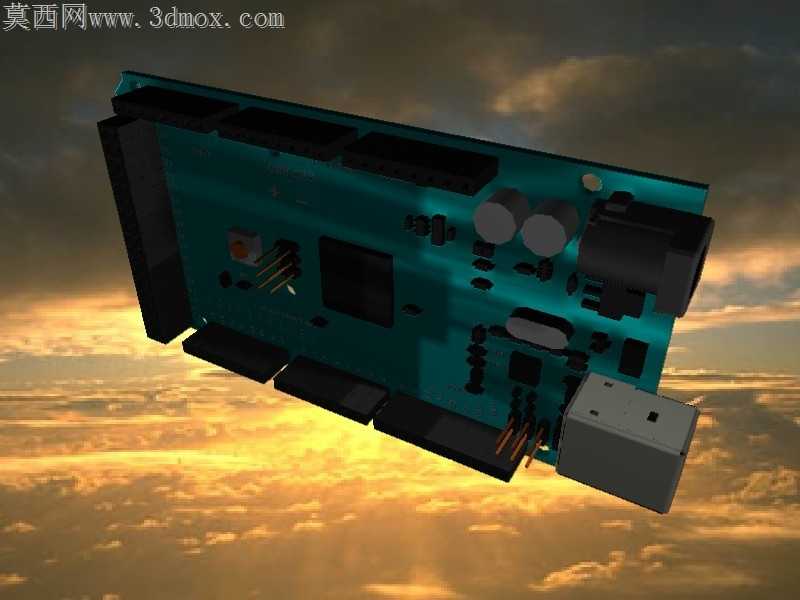

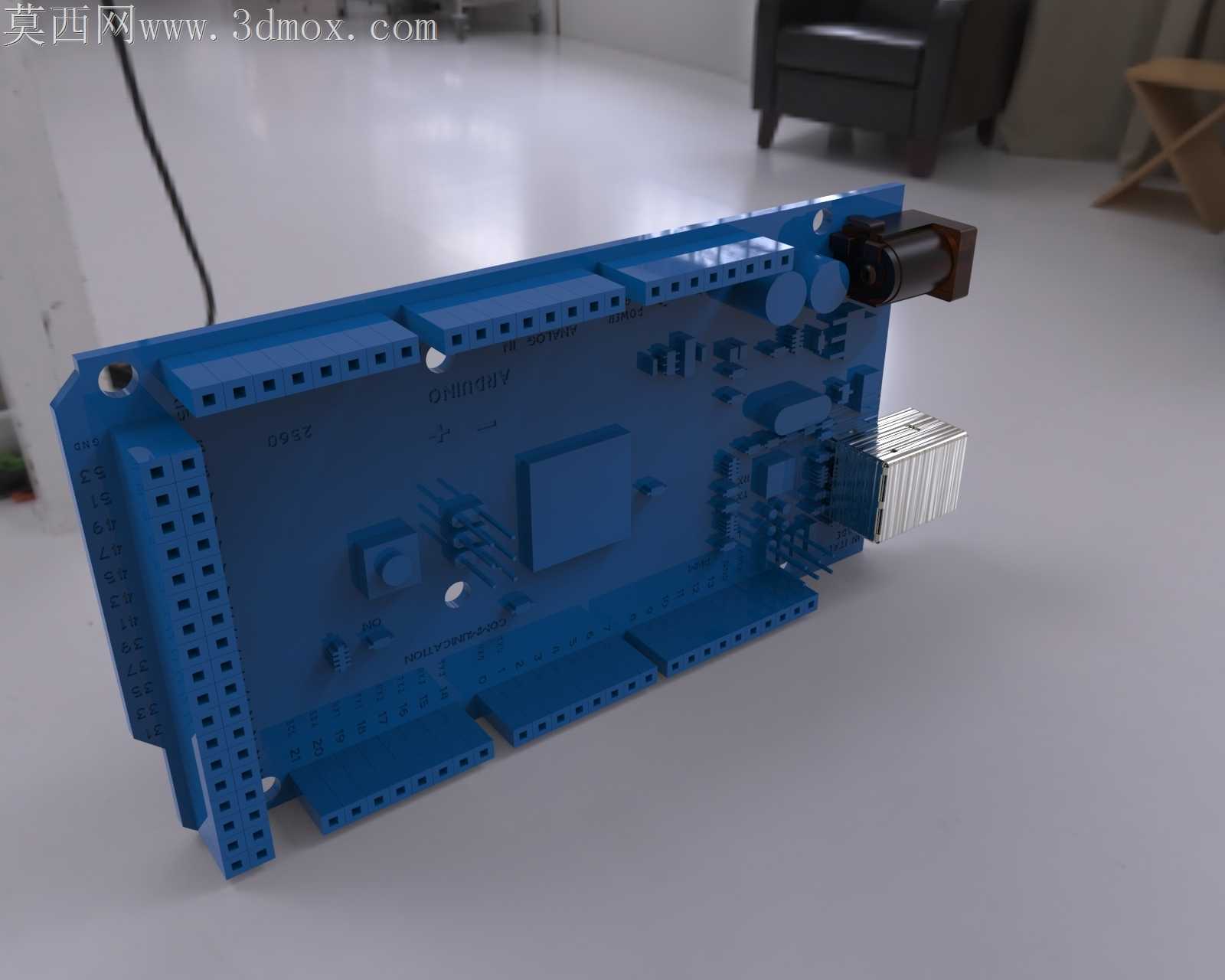

ArduinoMega2560R3开发板结构复刻

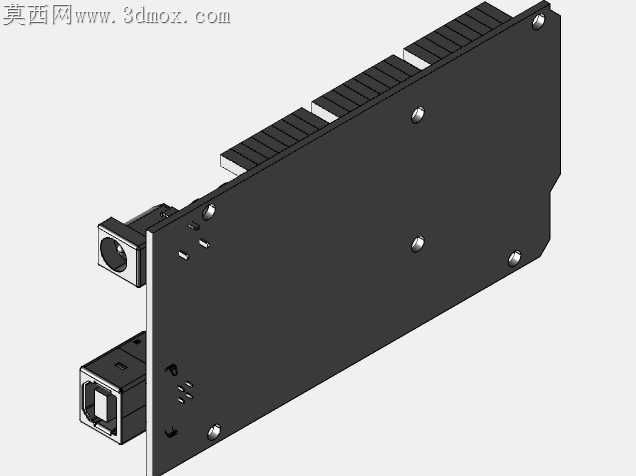

电子类结构件的加工适配，最容易踩的坑就是接插件与板体的公差错位，很多复刻的开发板模型看着外形一致，实际打样后要么DC电源座插不进外壳定位槽，要么USB接口突出量不对，接上线后和配套外壳干涉。这款开发板的结构复刻，把所有接插件的安装公差都卡到了量产级精度，USB2.0接口的伸出量比常规手板模型多留了0.15mm的装配余量，不会出现外壳开孔对齐后接口陷在内部、插头插不到位的问题。板体边缘的定位孔全部做了沉台处理，沉台深度刚好匹配M2铜柱的头部厚度，锁付后铜柱不会突出板体表面，叠层安装扩展板的时候不会出现局部顶起、接触不良的隐患。

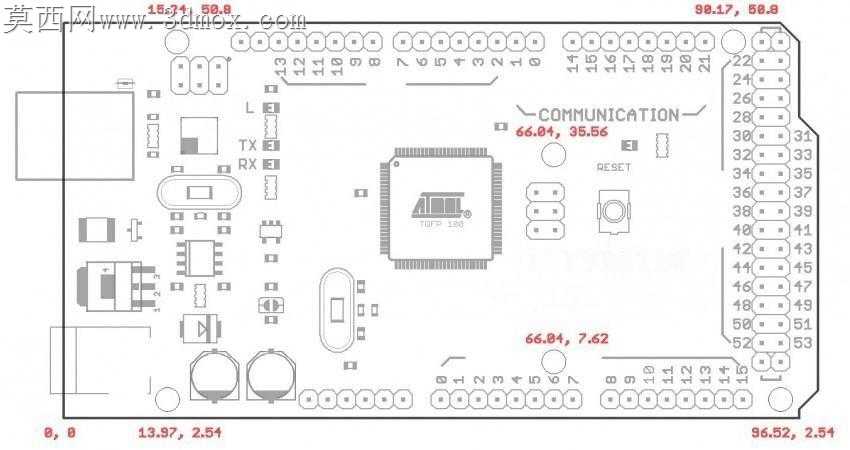

板载的排针座位置没有照搬开源图纸的理论尺寸，而是根据实际排针注塑后的公差偏移做了微调，每一排针座的安装位都往板体中心收了0.1mm，哪怕排针注塑时出现轻微的飞边或者位置偏移，插装扩展板时也不会出现针脚歪扭、需要强行掰正的情况。DC电源插孔的固定位特意做了加强筋结构，很多手板模型的电源座只做了简单的开孔，实际插拔电源时受力全靠焊盘拉扯，反复插拔几次就容易出现焊盘脱落，这里的加强筋直接从板体边框延伸到电源座侧壁，插拔时的侧向力会直接分散到整个板体框架上，不会集中在焊盘位置。

板体表面的元器件布局也考虑了加工时的走刀路径，所有凸起的元器件边缘都做了0.2mm的倒角，CNC加工时不会因为锐角崩刀导致表面出现毛刺，3D打印制作外壳时也不会因为锐角位置的应力集中出现层间开裂。散热片的安装位留了0.2mm的导热胶间隙，不会因为间隙过小导致散热片装上去顶起主芯片，也不会因为间隙过大导致导热效果打折扣。复位按键的位置特意比周边元器件低了0.3mm，叠装扩展板时不会被扩展板误触，日常插拔线材时也不会因为手部碰到导致意外复位。

接口旁的定位凸台全部做了拔模斜度，不管是做注塑外壳还是3D打印外壳，脱模时都不会刮伤表面，也不需要额外做打磨处理。板体四角的圆角半径匹配市面上通用的开发板外壳内槽尺寸，不需要额外修磨就能直接装进现成的外壳里，省掉了二次加工的麻烦。所有走线槽的宽度都留够了加工余量，激光切割亚克力外壳时不会因为热融导致槽宽变窄，线材穿过时不会被毛边刮破绝缘层。
