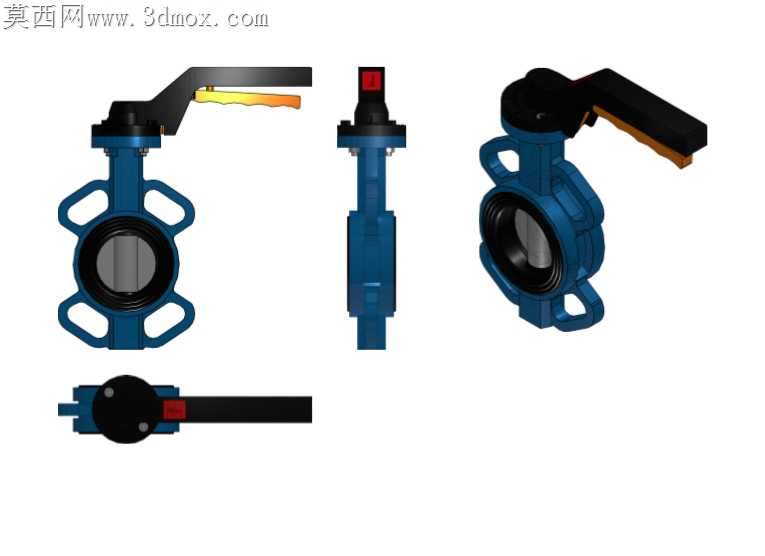

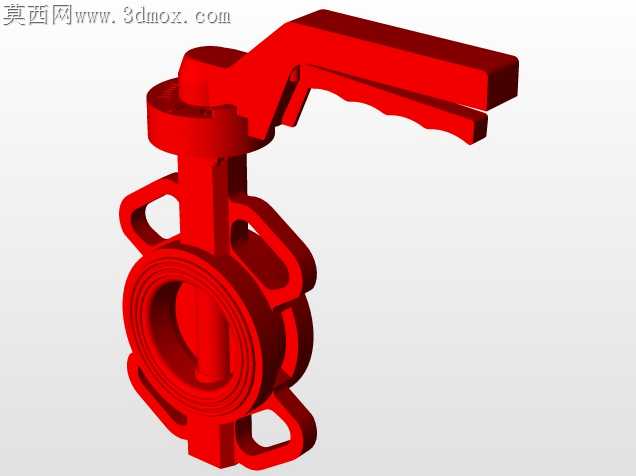

对夹式手柄蝶阀Dn65结构设计

现场管路安装中，对夹式蝶阀最常出现的问题是手柄操作卡涩、阀板密封面偏磨，以及阀体耳孔与管道法兰对位偏差导致的螺栓穿装困难，这些痛点在小口径给排水、暖通管路的批量安装中尤为突出。这款Dn65规格的蝶阀在结构设计阶段就针对性做了适配调整，阀体四个安装耳孔做了微小的长圆余量处理，不是常规的正圆孔，能抵消管道法兰焊接时产生的2mm以内的位置偏差，现场安装时不用反复撬动管道调整对位，能大幅缩短安装工时。手柄的锁定棘齿做了齿形优化，不是常规的直角齿，齿面做了1.5度的斜度处理，扳动手柄时不会出现跳齿滑脱的问题，同时锁定档位的阻尼感刚好，戴劳保手套操作也能清晰感知档位卡入的反馈，不会出现误触移位。阀板的密封胶圈安装槽做了0.3mm的过盈限位，胶圈压入后不会因为流体长期冲刷出现移位脱出，同时阀板边缘做了圆弧过渡，开关过程中不会刮蹭胶圈内壁，能把密封件的使用寿命提升近三成。阀杆与阀体的配合间隙控制在0.08mm到0.12mm之间，既不会因为间隙过小出现热胀卡涩，也不会因为间隙过大导致阀板晃动偏磨，常温工况下长期开关也不会出现内漏。手柄与阀杆的连接采用扁方加定位销的结构，不是单一的扁方卡接，大扭矩操作时不会出现手柄与阀杆打滑的问题，即使频繁开关操作，连接位置也不会出现旷量。阀体的流道内壁做了与阀板开启角度匹配的导流弧面，阀门全开时不会出现明显的流阻突增，介质流经时的紊流噪音比常规同规格蝶阀低不少，适合用在对噪音有要求的楼宇管路场景。密封胶圈的材质适配常温清水、弱酸碱流体，胶圈的压装深度做了统一限位，后期更换密封件时不用反复调整压装量，现场运维更换配件的效率更高。
