手柄驱动对夹式蝶阀结构设计

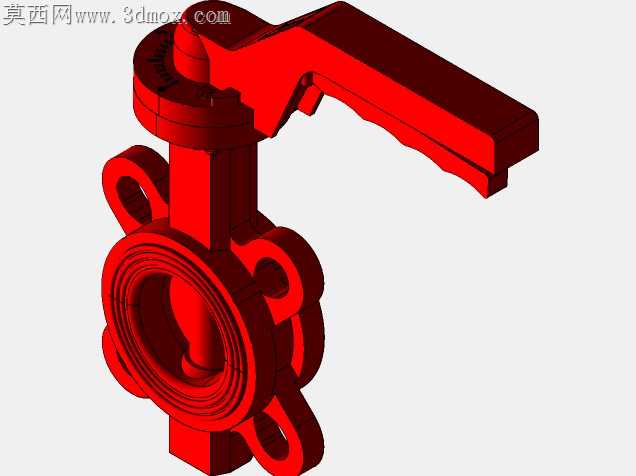

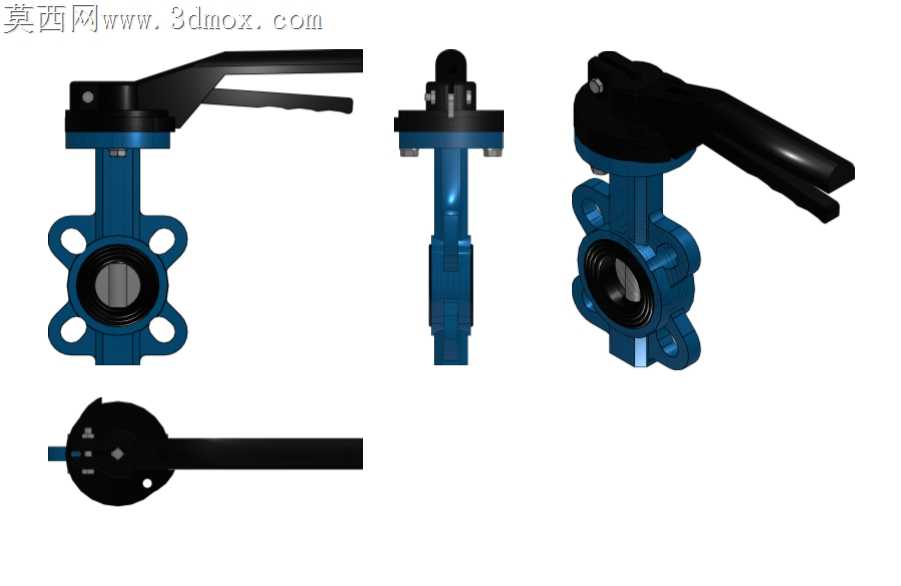

现场管路安装里，对夹蝶阀最容易出问题的位置永远是阀体与管道法兰的贴合面，不少小通径蝶阀用久了会从阀瓣密封边缘渗液，根源往往是建模阶段没给密封胶条预留合理的压缩形变空间，要么压量不够封不住介质，要么压量过大胶条长期受压失去弹性提前老化。这款Dn50规格的手动蝶阀，在阀体四个安装耳的定位孔处做了微小的沉台倒角，不是为了好看，是现场穿对夹螺栓的时候，能避免螺栓螺纹刮伤安装耳的铸面，也能让法兰垫片的受力更均匀，不会因为局部应力集中把垫片压裂。

手柄和阀杆的连接位置没有做常见的四方轴直插结构，反而加了一圈带定位凹点的咬合齿，扳动手柄切换开闭状态时，不会因为长期开关的冲击力出现轴孔打滑，哪怕现场工人带手套操作施力偏斜，扭矩也能通过齿面均匀传递到阀杆上，不会出现阀杆拧转但阀瓣没动的假开闭隐患。阀杆穿过阀体的位置做了两级轴径变化，上端细轴段用来装手柄定位套，下端粗轴段直接卡入阀瓣的连接槽，省去了额外的固定销件，装配的时候不用额外配钻销孔，铸造成型后直接就能完成阀杆与阀瓣的拼接，能减少至少两道机加工序。

阀瓣的密封边缘做了圆弧过渡，不是尖锐的直角切边，胶条嵌在阀瓣边缘的燕尾槽里，哪怕阀瓣在阀体内做90度回转，胶条也不会因为反复剐蹭阀体密封面出现卷边脱落。阀体的流道内壁没有做多余的凸起结构，介质流过时的流阻比同规格带凸台的蝶阀低近一成，用在给排水或者低压气体管路上，能减少不必要的压力损耗。手柄的握持位置做了符合人手施力角度的下弯弧度，不是平直的杠杆结构，开关到全闭位置时，手柄末端刚好贴向阀体侧面，不会突出到管路安装空间外，避免现场巡检时被磕碰误触开闭状态。

很多小通径蝶阀的安装耳会做的偏薄，现场拧紧对夹螺栓时容易把耳片拉裂，这款模型里的安装耳厚度比常规同规格产品厚了两毫米，耳片和阀体主体的连接位置做了圆弧过渡的加强筋，不用额外增加太多阀体重量，就能把耳片的抗拉强度提上去，哪怕现场安装时螺栓拧紧力矩稍大，也不会出现耳片断裂的问题。阀瓣和阀杆的连接槽做了微小的间隙公差，常温下装配时能轻松卡入，介质温度小幅升高出现热胀时，也不会因为轴槽胀死导致阀瓣卡涩转不动。
