带减速结构微型直流齿轮电动机

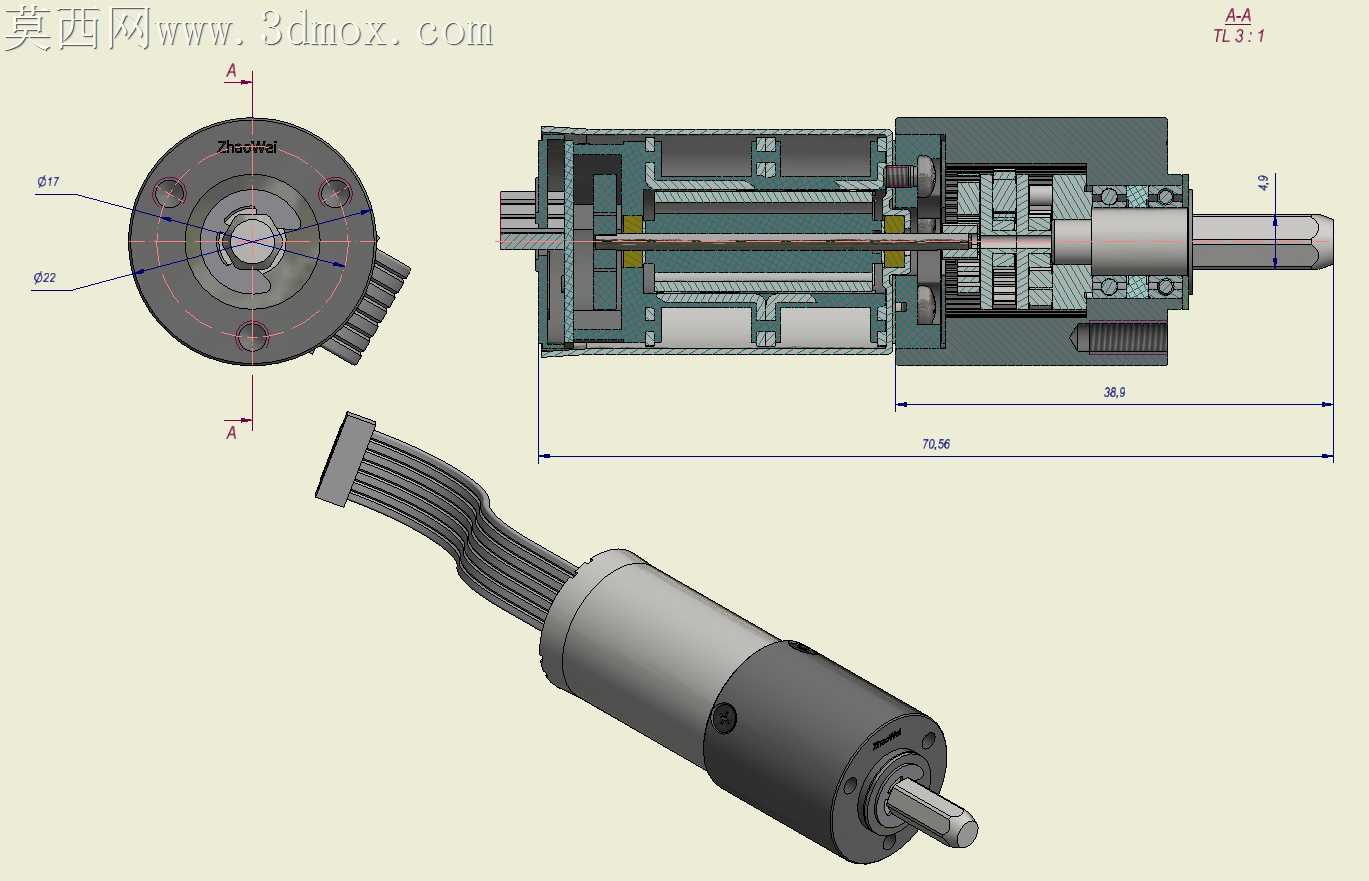

刚拿到手的样件输出轴端有细微切削毛刺，装配时卡进了端盖的密封槽里，来回调整了三次公差带才解决卡滞问题。做这套结构的时候最先考虑的是量产时的零件同轴度，毕竟内置的行星减速级和电机转子的同轴度偏差超过0.02mm，运转时的噪音就会超出小型精密设备的允许阈值，特意把减速箱壳体和电机外壳的配合止口做了0.01mm的过盈设计，不用额外打胶就能保证装配后的同心度。跨格式转档的时候出过一次问题，一开始把排线的柔性结构导成了刚性实体，渲染的时候怎么调都不对，后来单独把排线部分拆出来做了分段的柔性约束，才还原出实际排线弯折的自然形态。图纸标注的时候卡了很久，总装剖视图里的叠片转子、减速齿轮组、输出轴承的尺寸链环太多，一开始把公差链算错了，导致输出轴的轴向窜动量标注偏大，后来对着实际样件的装配间隙反复核对，把轴向窜动的允许值调到了0.03mm以内，刚好满足小型精密传动的工况要求。做结构取舍的时候放弃了内置编码器的方案，不是做不出来，而是目标应用场景是小型智能家居传动件，加编码器会让整体成本上浮40%，而且目标场景不需要精准的位置反馈，保留排线的供电与基础信号传输就足够适配多数场景。实际装配的时候发现后端盖的固定螺丝如果用全牙的，拧到底会蹭到转子的尾端轴承，特意把螺丝孔的深度做了1.2mm的沉台，改用半牙螺丝，既保证了端盖的锁紧力，又不会干涉内部轴承的运转。排线出口的位置做了小圆弧的过渡，之前打样的时候直角出口的排线反复弯折十几次就会断芯，改成R0.8的圆弧过渡后，弯折寿命能提升到两千次以上，完全满足日常装配和使用的弯折需求。输出轴的扁位做了对称度校验，之前试做的样件扁位偏了0.1mm，装到负载轮上运转时会有明显的径向跳动，后来在建模时就把扁位的对称度约束到0.02mm以内，打样出来的零件装上去几乎看不到跳动。
