可调式搭扣型快速压紧肘节夹

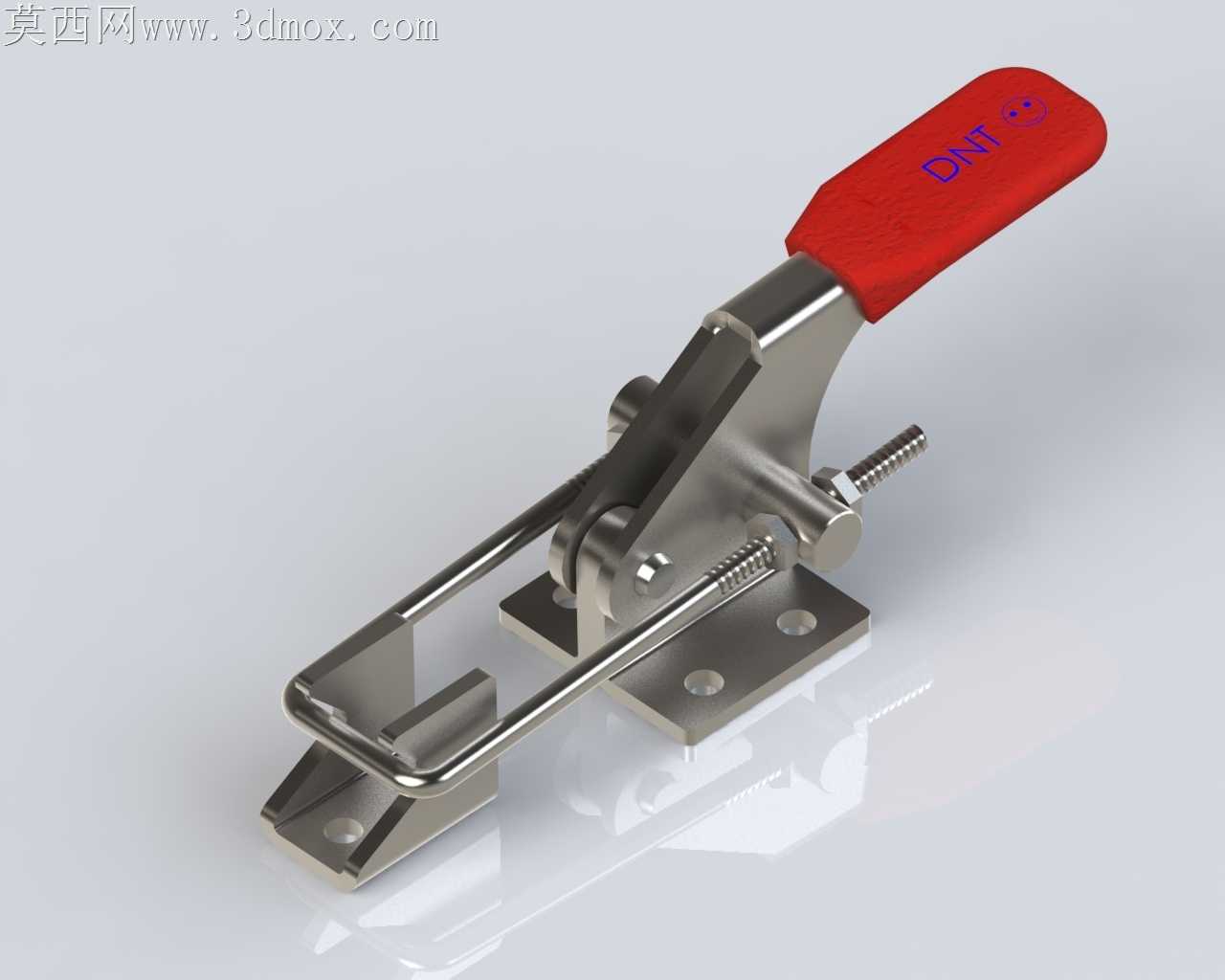

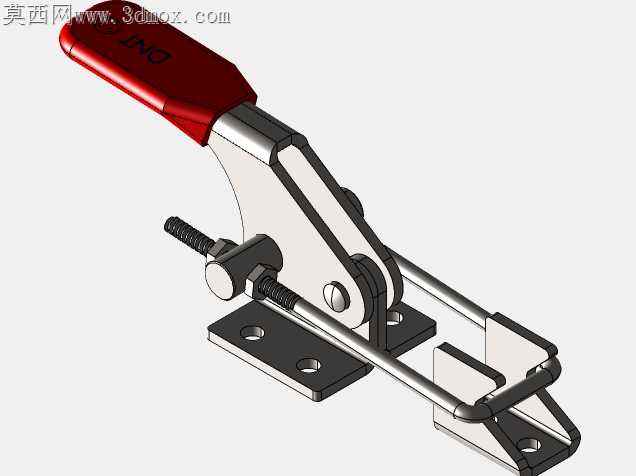

车间里用普通搭扣做箱体压紧时，常遇到扣合过松密封失效、扣合过紧扳动费力甚至把搭扣臂掰变形的问题，根源在于搭扣的行程没有适配公差的冗余设计，这款肘节夹的可调螺杆结构刚好戳中这个加工适配的核心痛点。底座上的两个安装沉孔做了锪平深度的精准匹配，普通冲压搭扣的沉孔常因为冲压回弹导致螺栓头凸出，安装后夹具体歪斜，压紧时受力偏载，这个模型里的沉孔深度刚好容纳内六角圆柱头螺栓的头部，安装后底座完全贴附工装基板，不会出现翘边。红色手柄的包胶部分和金属基体的结合处做了止退卡槽，很多廉价快夹的手柄套在反复扳动后会松脱打滑，尤其是手上沾有切削液的时候，这个卡槽结构能让包胶层和金属手柄牢牢嵌合，不会出现相对转动。U型的拉扣环做了圆角过渡处理，没有尖锐的冲切毛边，和挂钩接触的位置做了局部的加厚，反复开合的磨损量会比薄边拉环低六成以上，不会用几个月就出现拉环磨断的情况。侧置的调节螺杆带细牙螺纹，配合锁紧螺母，能在0到8毫米的行程范围内微调压紧量，哪怕工装板的焊接厚度有0.5毫米的误差，或者密封胶条的压缩量有波动，都能通过螺杆调整到合适的压紧力，不会出现要么压不紧要么扳不动的情况。扳动手柄到死点位置时，整个连杆机构会越过力学死点，哪怕设备运行有振动，夹钳也不会自行松脱，很多仿品的连杆尺寸公差没控制好，死点位置偏前或者偏后，要么锁不住要么打不开，这个模型里的连杆铰接点位置做了反复的受力校核，刚好在手柄压到底时进入自锁区间，扳动的手感也不会太生硬。金属部分的棱角都做了小倒角处理，不会像廉价铸件那样有锋利的飞边，工人操作时不会划伤手，底座的安装孔间距也适配常见的工装铝型材槽距，不用额外打孔就能直接装在现有工装上。渲染的时候特意给金属部分做了拉丝不锈钢的质感，包胶手柄做了细微的磨砂纹理，还原真实车间里使用的工件质感，没有做过度的镜面反光，毕竟这类工装件日常使用会有细微的划痕，过度光滑的渲染反而脱离实际使用场景。
