三罐联体带操作平台储料筒仓结构

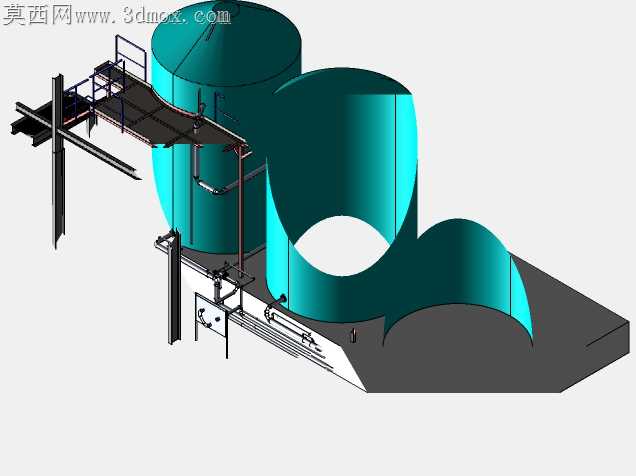

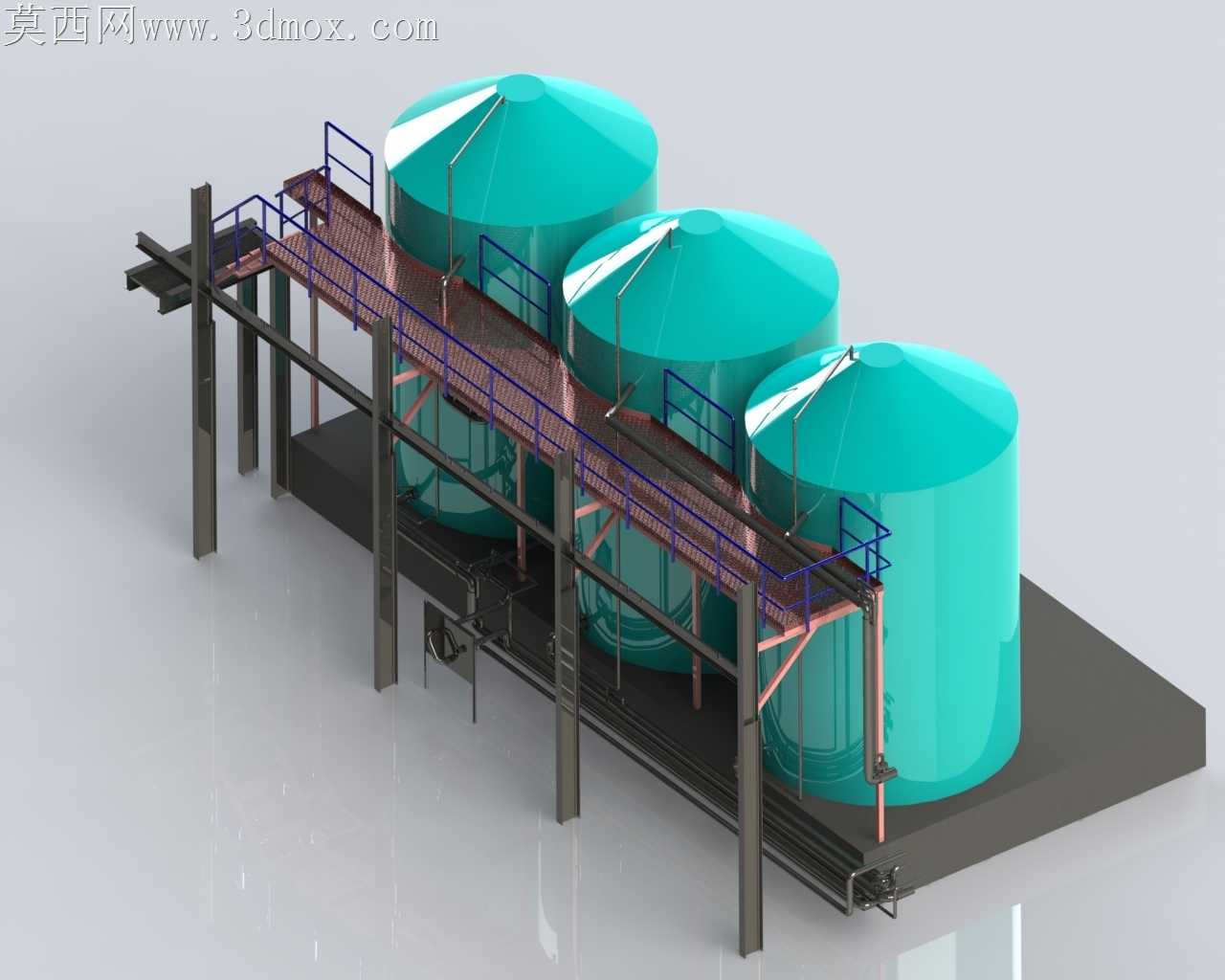

散料储放场景里，多罐联体布置最容易出现支架受力不均、平台通行干涉、罐体对接错位的问题，这套三罐联体筒仓在结构优化阶段就把这些现场常见隐患逐一做了针对性调整。三个锥顶圆柱罐体沿平台纵向等距排布，没有采用常见的独立单罐支架方案，而是用通长的型钢主框架把三个罐体的承重载荷做了均分，每根立柱的落点都对应罐体下部的加强箍位置，避免罐壁局部承压出现凹陷变形，主框架的横梁特意做了变截面处理，靠近罐体支座的位置截面加高，跨中位置适当收窄，既控制了整体用钢量，也不会出现长期载荷下的横梁下挠问题。操作平台的走道宽度留足了日常巡检、阀门操作的空间，护栏的竖杆间距、扶手高度都贴合现场安全规范，爬梯的踏步做了防滑凸起处理，爬梯与平台的衔接处没有突出的尖角，避免人员通行时剐蹭。罐体之间的管线排布顺着平台下方的支架走，没有在走道上方裸露布置，既不会遮挡巡检视线，也避免了物料滴漏污染走道。锥顶的人孔盖做了斜向开启的限位结构，开启后不会被风刮动磕碰相邻罐体，罐顶的护栏顺着锥顶弧度做了随形弯折，没有生硬的直角转折，人员在罐顶作业时能全程有防护依托。支架底部的预埋板做了加劲肋强化，和基础连接的螺栓孔留了微调余量，现场安装时能抵消基础施工的微小误差，不会出现螺栓穿不上的问题。罐体和支架的接触位置垫了减震胶垫，能抵消进料时的物料冲击振动，避免长期振动导致的连接螺栓松动。平台的格栅板选用了带防滑齿的款式，雨雪天气或者有物料洒落时也不会打滑，格栅的拼接缝隙控制在安全范围内，不会卡陷巡检人员的鞋跟。罐体下部的出料口位置特意错开了支架立柱，后续安装卸料阀门、连接输送管线时不需要额外切割支架改造，给后期运维留足了操作空间。三个罐体的进料口都对齐平台一侧的管线桥架，进料管的弯折角度做了缓弧处理，减少粉料输送时的堵管概率，罐壁的加强箍间距经过载荷验算，满料状态下罐壁的变形量控制在允许范围内，不会出现鼓胀变形。整套结构没有多余的装饰性构件，每一处型钢、每一段护栏都对应实际使用的需求，从根源上减少了现场安装后的二次改造工作量，也降低了后期运维的安全隐患。
