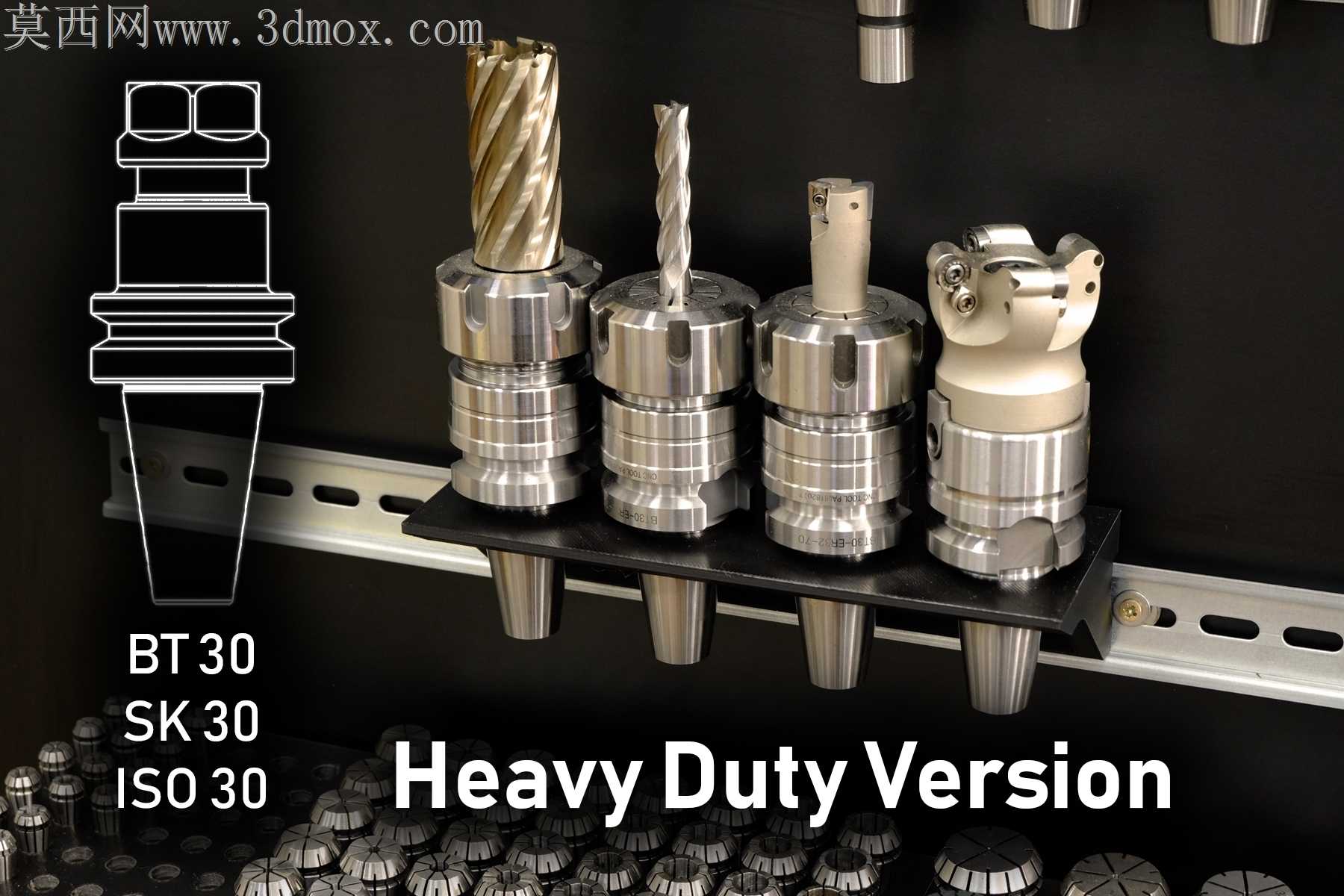

重型款BT30SK30ISO30刀柄钢轨存放架

之前给车间做刀柄存放方案时，踩过不少坑：薄钢板折弯的挂架用久了挂孔位被刀柄锥面磨出毛刺，取放时容易刮花刀柄镀层，重载款铣刀柄挂上去时间长了架体还会往下塌，相邻刀柄的拉钉容易磕碰出凹痕，影响上机后的动平衡。这次做的钢轨适配存放架，特意选了标准工业钢轨做安装基底，挂座的卡爪位置反复调了三次公差，单边留了0.12mm的间隙，既能让刀柄锥柄顺畅卡入，又不会因为间隙太大晃荡，哪怕是满挂重型面铣刀盘的刀柄，架体也不会出现形变。

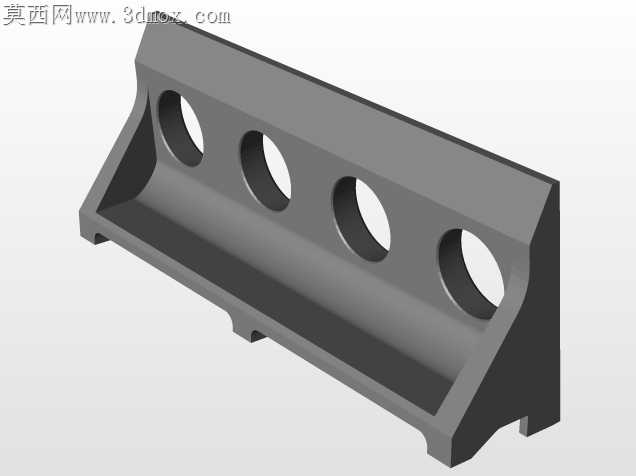

做结构的时候特意考虑了车间的实际工况，挂座和钢轨的连接位做了防松卡位，不用额外打螺丝就能顺着钢轨调整间距，遇到不同直径的刀柄组，随手就能挪动位置，不用重新打孔拆装。之前做的几款挂架没考虑切屑堆积的问题，架体底部是封闭的，每天下班清理铝屑钢屑特别麻烦，这次的挂座底部做了开放式漏屑槽，切屑和切削液会直接顺着槽掉下去，不会积在卡位里卡滞刀柄。

当初做这个方案是为了 workshop 实训演示用，现场有不少刚接触加工的学员，之前拿取刀柄经常因为架体不稳碰掉刀具，砸到工作台面磕坏刀片。这次的重型款架体，挂座的卡位深度做了18mm，哪怕是学员单手取放没拿稳，刀柄也不会直接从架上滑落。卡爪的接触位特意做了圆弧过渡，没有尖锐棱角，不会刮伤刀柄的防锈涂层，也不会划到操作人员的手套。

跨软件转档的时候特意核对了所有配合面的公差，之前转格式经常出现曲面偏移的问题，导致挂座和钢轨装配时卡滞，这次逐面检查了配合位的形位公差，打印出来的样件装配时不用额外修锉，直接就能卡进钢轨。结构上没有做多余的装饰性特征，所有壁厚都按承重需求做了等厚处理，不管是3D打印打样还是钣金量产，都不用额外做工艺调整，量产时不会因为结构突变出现应力集中断裂的问题。个人非商用可以自行制作，要是有批量商用的需求可以提前沟通授权。
