可调抓地深度板材防侧移负载处理装置

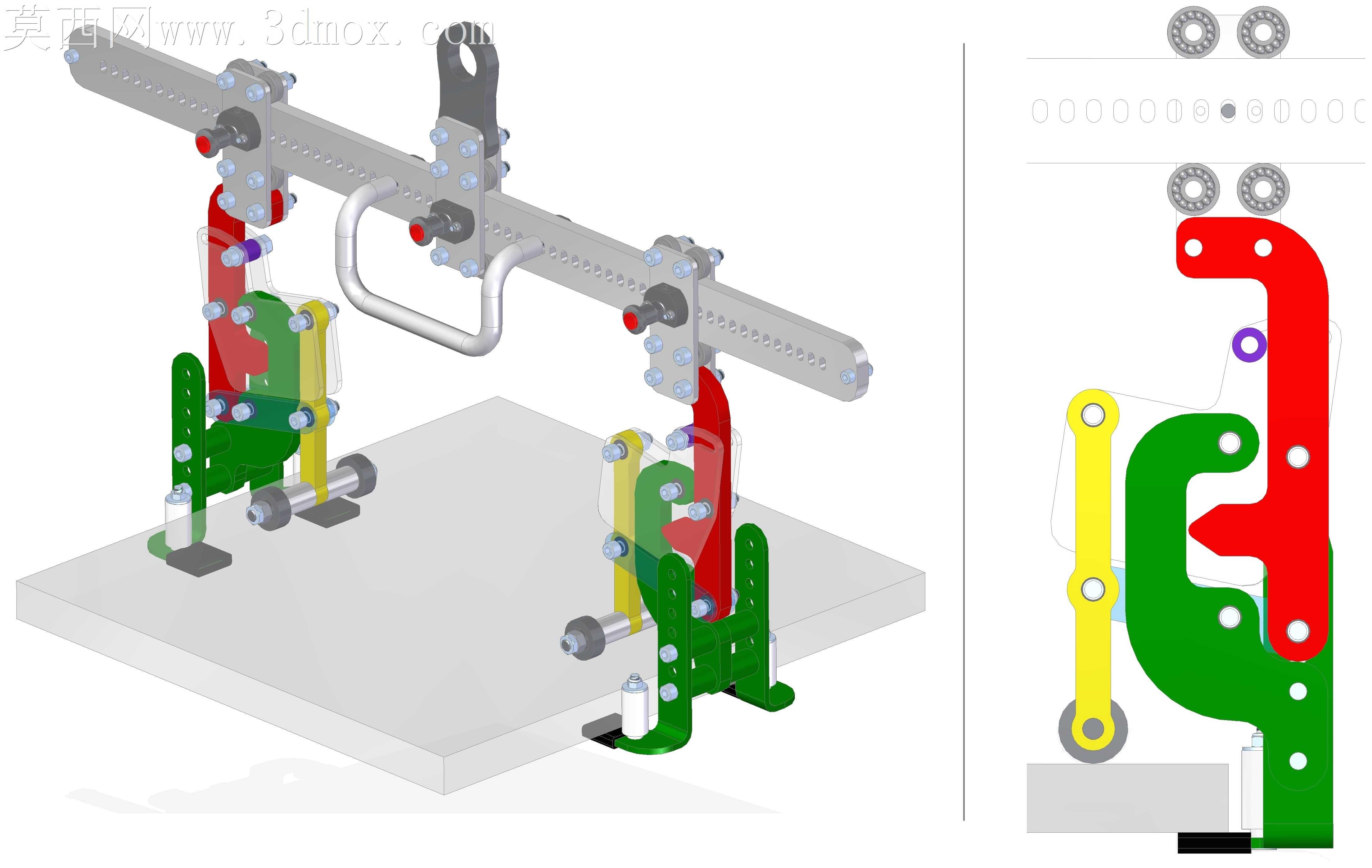

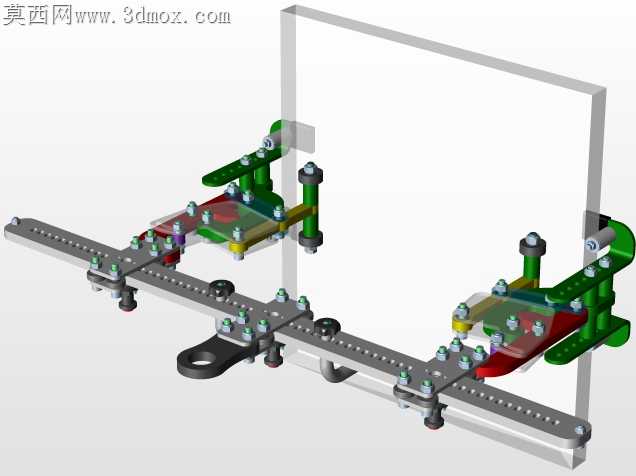

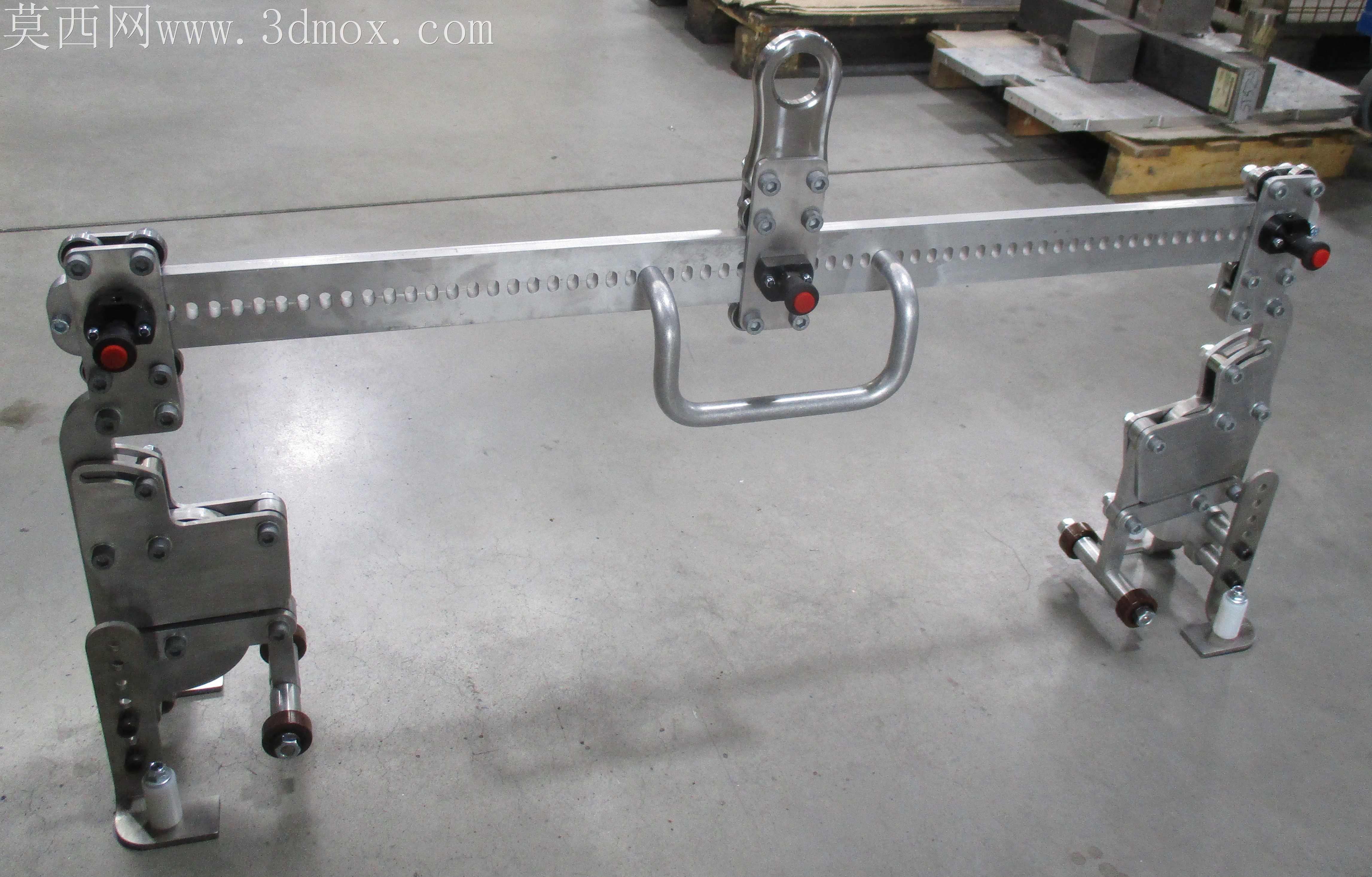

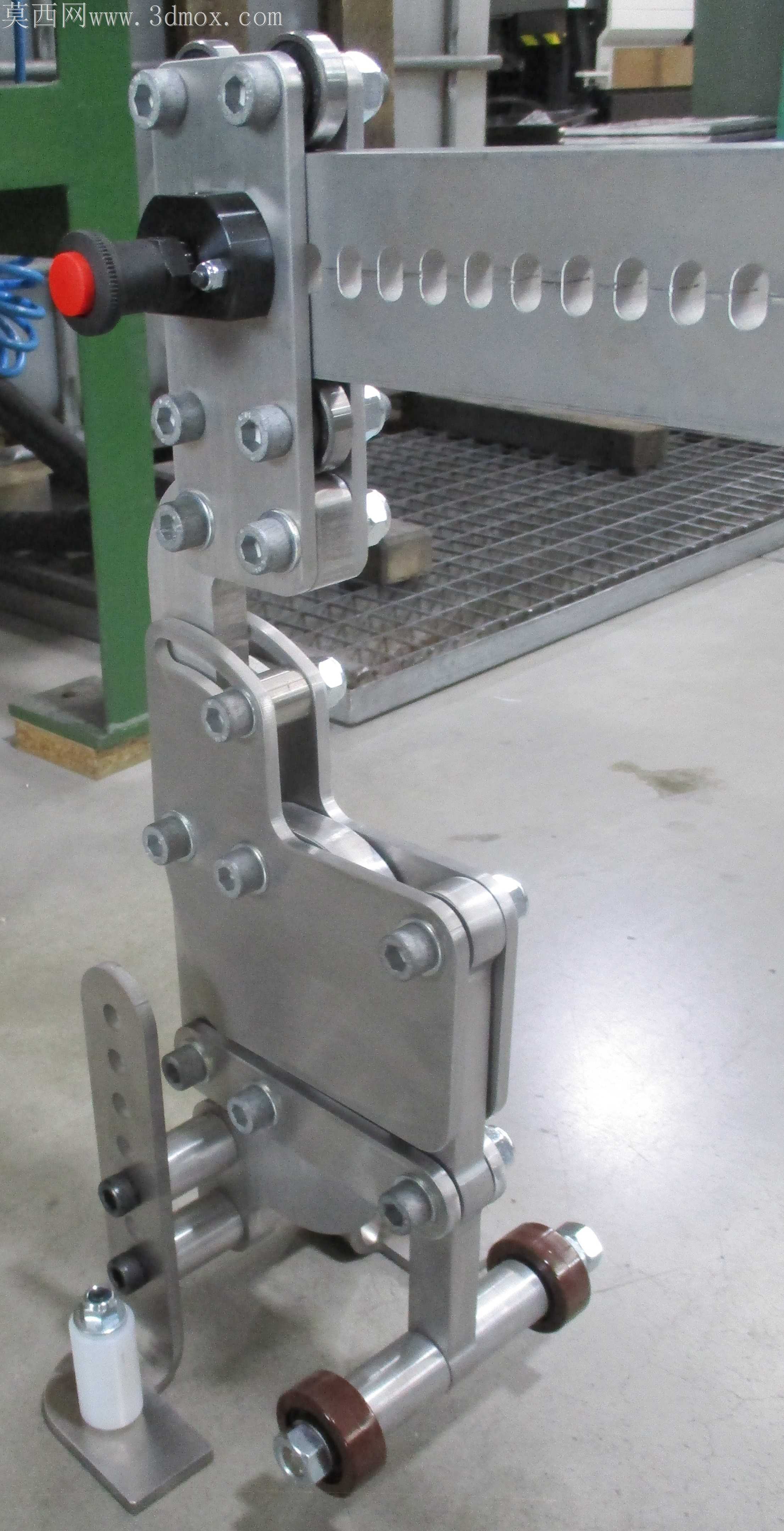

之前在板材加工工位调试同类夹持件时，总遇到侧向摩擦导致的板材偏移问题，抓地深度固定的结构换不同厚度板材就得整套换配件，车间里堆了半货架适配不同工况的夹件，换型调机耗掉的工时比加工本身还多。做这套结构的时候，最先卡壳的是联动连杆的公差配合，红、绿、黄三组连杆的铰接孔位如果按常规自由公差做，装配后扳动手柄会出现单侧卡滞，反复拆了三次调整孔位同轴度，把铰接处的衬套间隙控制在0.02mm以内，才保证左右两侧夹爪同步动作，不会出现一边夹紧一边虚接的情况。跨格式转档的时候踩过坑，最初做的STEP格式导出时，连杆上的细小倒角面出现了破面，渲染的时候边缘出现细碎黑边，后来把所有非配合面的倒角统一改成0.5mm标准值，重新导出后才解决破面问题，连铰接处的销轴端面都做了统一的圆角处理，避免渲染时出现光影断层。抓地深度调节的结构是改了五版才定的，最初用的是螺栓顶紧调节，现场操作时工人得蹲在工位底下拧螺栓，调节一次要花十多分钟，后来改成横梁上的等距调节孔搭配快锁插销，站着就能扳动插销调整夹爪的伸出长度，适配3mm到25mm厚度的各类板材，抓地齿的角度特意做了12度的内倾角，夹紧时齿尖会轻微嵌入板材边缘0.1mm左右，既不会在板材表面留下过深的压痕，又能完全抵消横向输送时的侧向摩擦力，不会出现板材窜动刮花加工面的问题。手柄的位置也反复调整过三次，最初装在横梁正中间，操作时工人的手会碰到上方的输送架导轨，后来往左侧偏移120mm，握把处包胶的位置做了符合人手握持的弧度，连续操作半小时也不会硌手。底座的安装孔做了长圆孔设计，不用严格对准机架上的预装孔位，现场安装时能微调左右位置，适配不同宽度的输送线机架，不用重新在机架上打孔攻丝。这套结构没有用复杂的气动或电动元件，全靠机械连杆联动实现夹紧锁止，车间里气源不稳定的工位也能正常用，日常维护只需要定期在铰接点滴少量润滑油就行，没有易损的电子元件，使用寿命比之前用的气动夹爪长三倍以上。之前试装在模板输送工位跑了三个月的工况测试，没有出现过一次板材侧移的情况，换不同厚度模板的调节时间从原来的12分钟压缩到30秒以内，工位的加工废品率降了近两个百分点，连操作的工人都反馈比之前的夹件顺手太多。
