小型集成式电气控制箱体结构设计

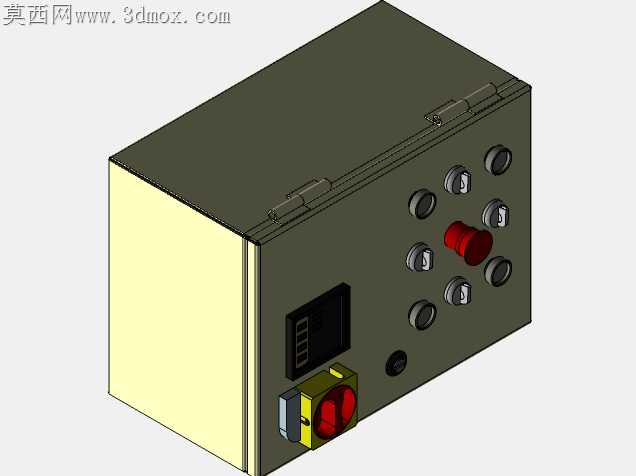

上次车间试装首版电控箱时，侧边电源接口的毛刺没处理干净，套绝缘护套时划开了半层胶皮，差点留下漏电隐患，这次做结构时特意把接口边缘的倒角公差卡到了0.2mm以内，连钣金折弯的止裂槽都往内挪了1.5mm，避免折边处挤料产生凸起刮线。箱盖和箱体的合页位置调了三次，最初留的间隙太小，喷塑后厚度增加0.15mm就出现盖合卡滞，后来把合页的转轴偏心量做了微调，就算表面做哑光喷塑处理也能顺畅开合，不用后期打磨修配。面板上的元件排布没按常规的矩阵式摆，把红色急停按钮放在了操作视角最顺手的中心偏上位置，周围的功能按钮留足了15mm的操作间距，戴劳保手套按的时候不会误触相邻按键，左下角的电源开关和航空插座做了高低差设计，插电源线的时候不会磕到开关拨杆。之前跨软件转档时出现过曲面破面，这次在转格式前把所有安装孔的螺纹修饰都做了实体化处理，避免导入加工编程软件时出现丢面，接线端子的安装槽特意留了0.3mm的余量，就算端子排的注塑件有轻微尺寸偏差也能顺利卡入，不用现场锉修。箱体侧面的散热孔没开在正上方，而是挪到了侧边靠下的位置，防止车间落灰直接掉进箱内积在元件引脚，底部的进线孔做了翻边处理，套护线环的时候能卡得更牢，不会因为设备运行震动导致护线环脱落。做这个结构的时候没追求过度轻量化，箱板厚度选了1.2mm的冷轧钢板，就算车间里偶尔有工具磕碰也不会轻易变形，面板上的按钮安装孔都做了沉台，按钮装完后和面板表面齐平，不会突出太多被意外刮碰触发。之前帮实训班改学生作业时见过不少电控箱把强弱电走线混在同一个槽里，这次在箱内预留了分开的走线卡位，强电的电源线和弱电的信号线走不同的固定槽，减少信号干扰的可能，箱门内侧还留了铭牌安装的凸台，贴标识的时候不会因为箱面不平整出现翘边。
