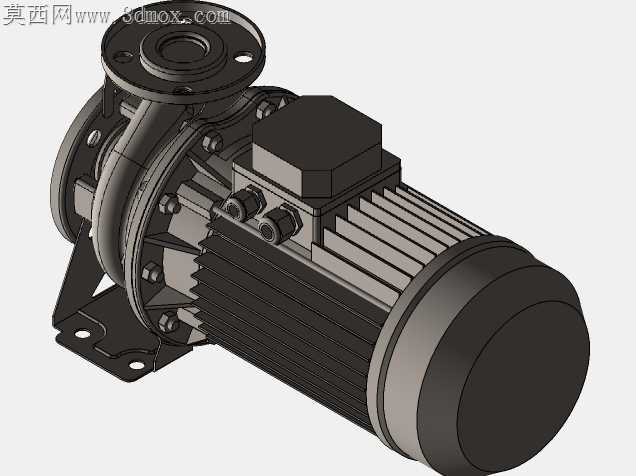

EBARA卧式离心泵3MS40-160结构设计

上次在车间拆修同型号旧泵的时候，发现法兰密封面残留的切削毛刺没处理干净，装回去运行半个月就出现了渗漏，这次做模型的时候特意把法兰端面的倒角、密封槽的尺寸公差卡得很严，连安装脚的螺栓孔沉头深度都对照实物反复核对，避免后续加工出来的配件出现装配干涉。之前跨软件转档的时候，电机散热筋的曲面经常出现破面，这次调整了曲面缝合的公差，把每一条散热筋的拔模斜度都做了统一，转档之后没有出现碎面，连接线盒的安装凸台位置都和实物完全对齐，不用后续再补面修复。做泵体流道的时候，特意参考了实际水力测试的反馈，把叶轮入口的圆角做了优化，没有照搬老图纸的直角结构，减少流体进入叶轮时的紊流损失，连泵壳和电机连接的止口位置，都留了合适的装配间隙，不会因为热胀冷缩出现装配卡滞。之前做实训作业的时候，不少同学会把机械密封的安装位置搞错，这次模型里把机封腔的定位台阶做的很明确，连密封件的安装导向斜角都做了出来，后续拿这个模型做装配实训的时候，能直观看到每个零件的配合位置，不会装反机封导致运行泄漏。电机端的风罩和后端盖的配合卡扣，之前老模型经常做的太松或者太紧，这次对照实物测量了卡扣的变形量，留了合理的过盈量，装配的时候既能卡紧又不会掰断卡扣。进出口法兰的螺栓孔位置，特意核对了管道安装的通用标准，孔距偏差控制在很小的范围，后续对接管道的时候不用重新扩孔。泵脚的加强筋位置，参考了实际运行时的受力情况，把筋条的厚度做了调整，既不会因为太薄导致安装时断裂，也不会因为太厚增加不必要的重量。接线盒的进线口螺纹，也做了标准的管螺纹结构，后续配防水接头的时候能直接匹配，不用重新攻丝。整个模型做下来，没有忽略那些容易被忽略的小细节，比如放油塞的位置、排气螺塞的安装孔，还有铭牌的安装凸台，都和实物保持一致，不管是用来做加工参考，还是做装配演示，都能直接用，不会出现和实物对不上的情况。
