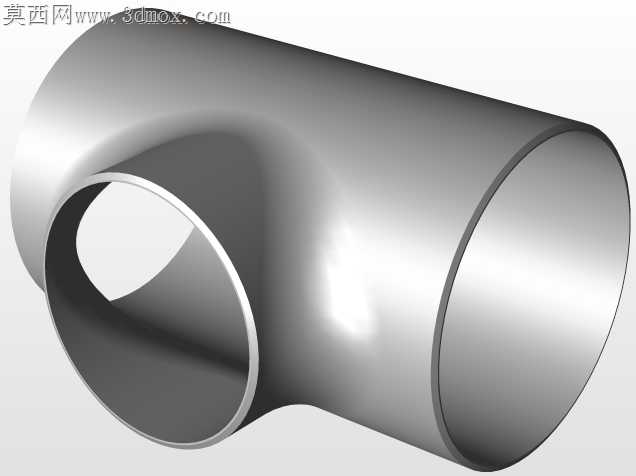

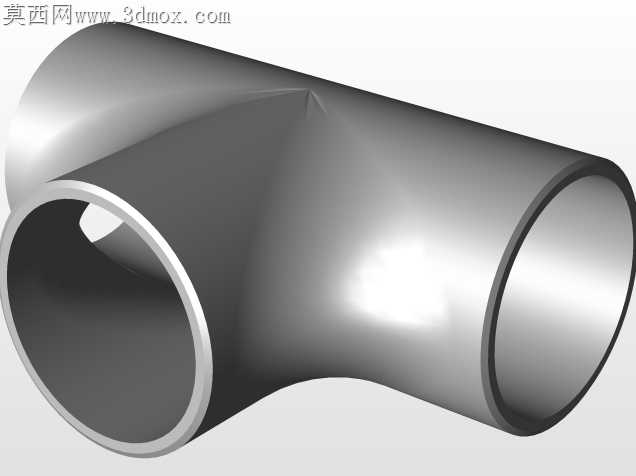

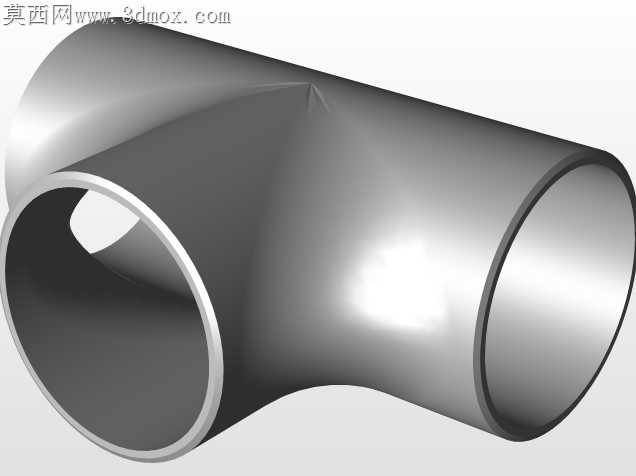

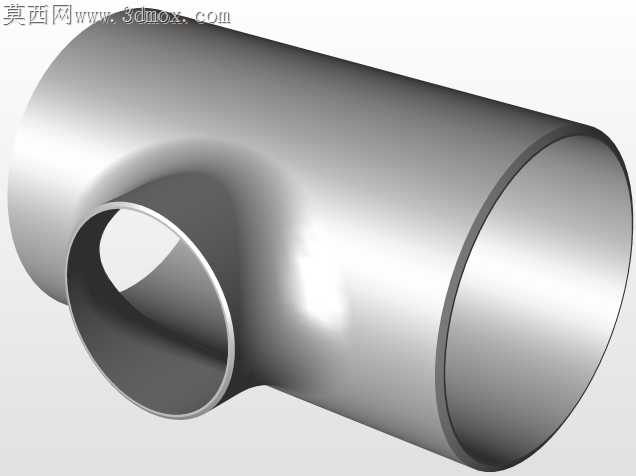

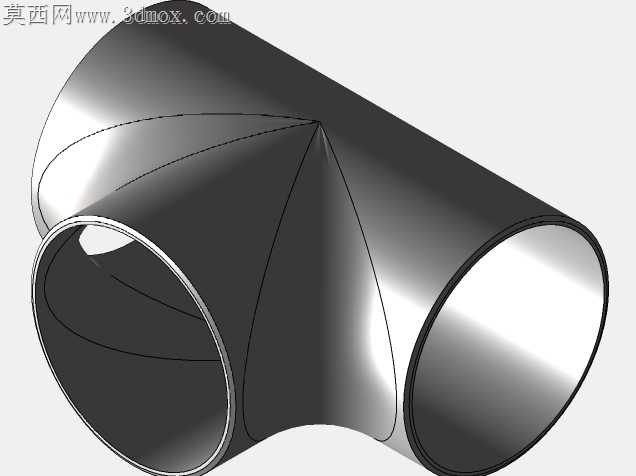

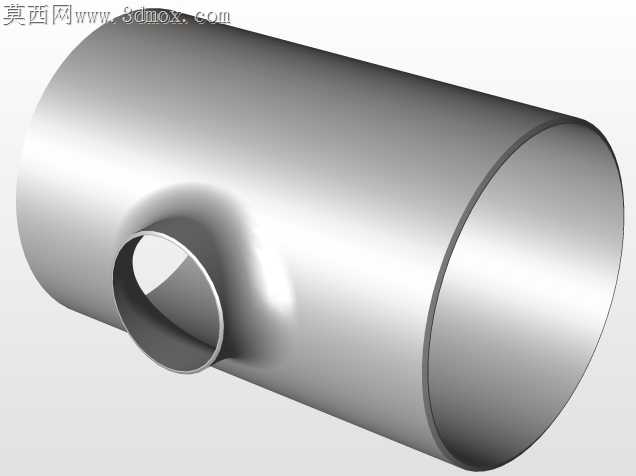

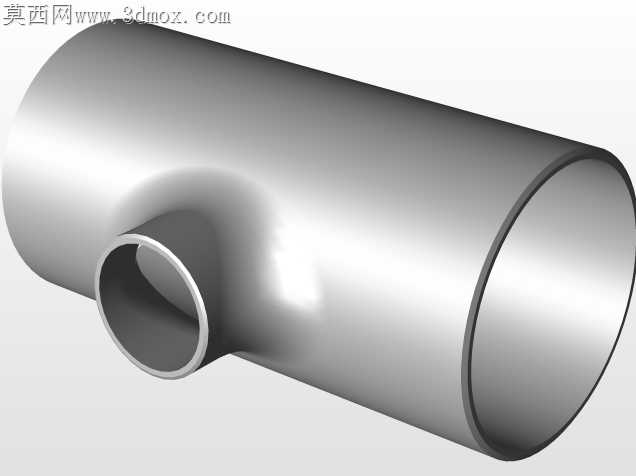

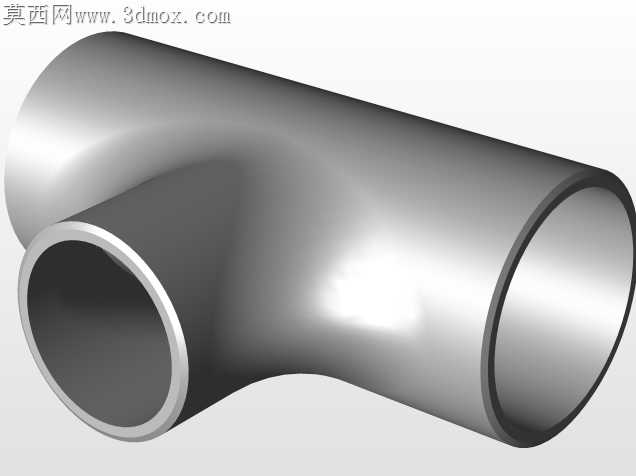

德标等径焊接T形三通管件结构设计

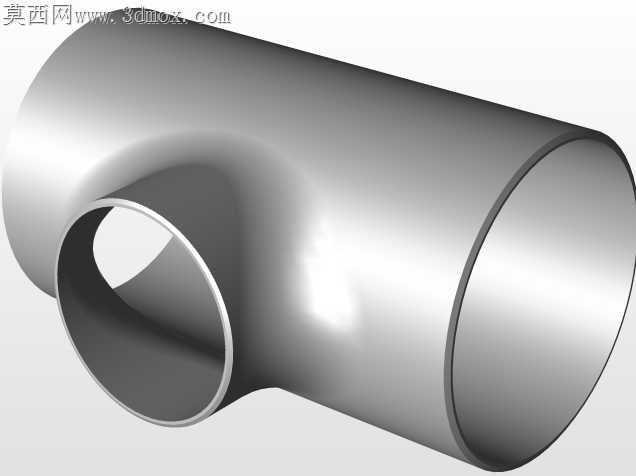

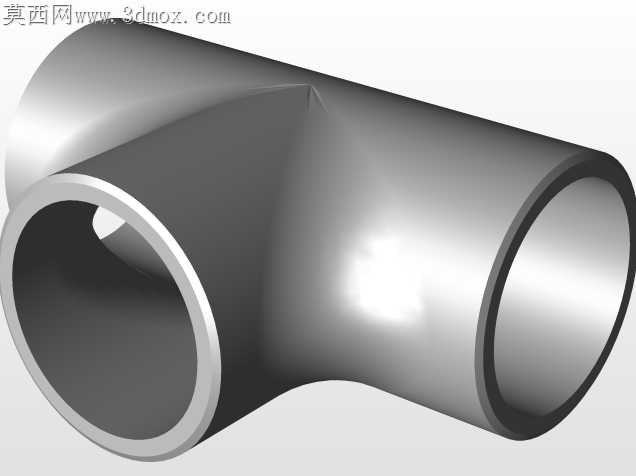

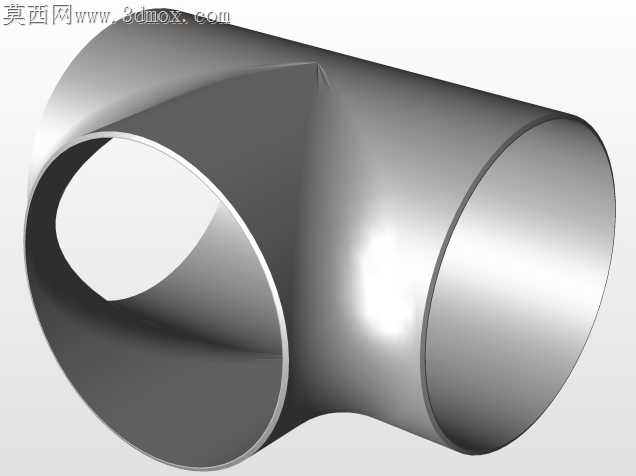

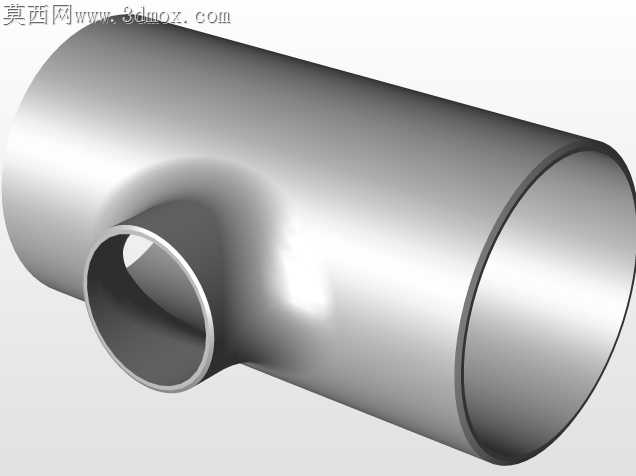

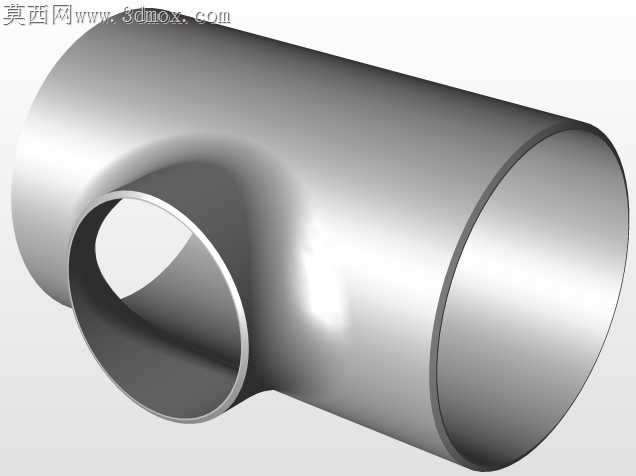

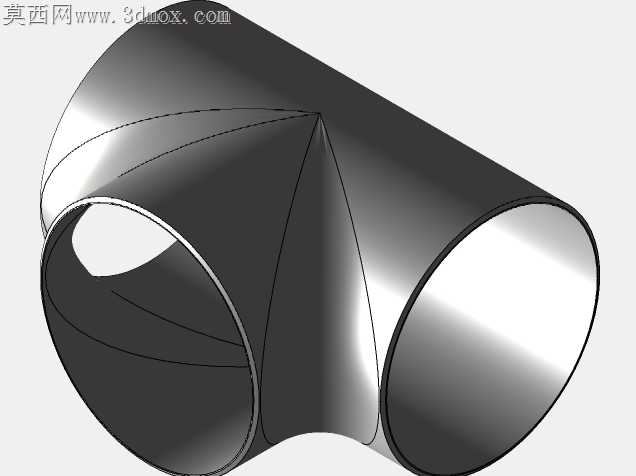

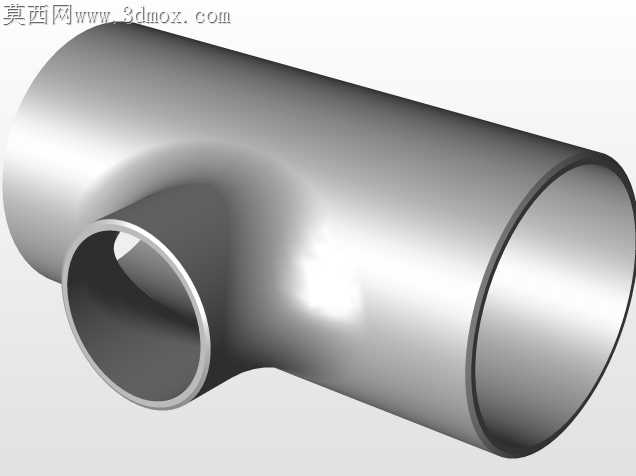

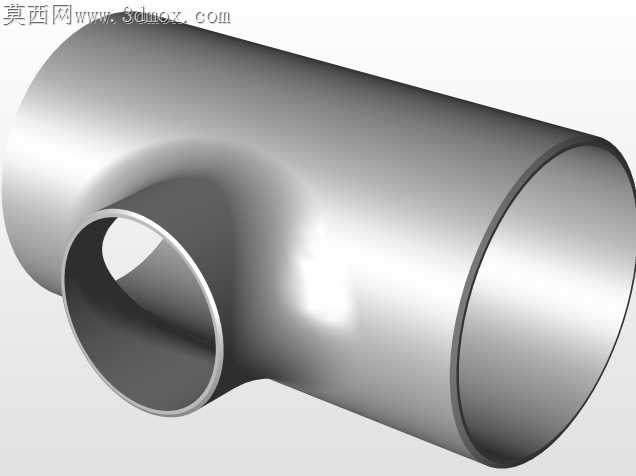

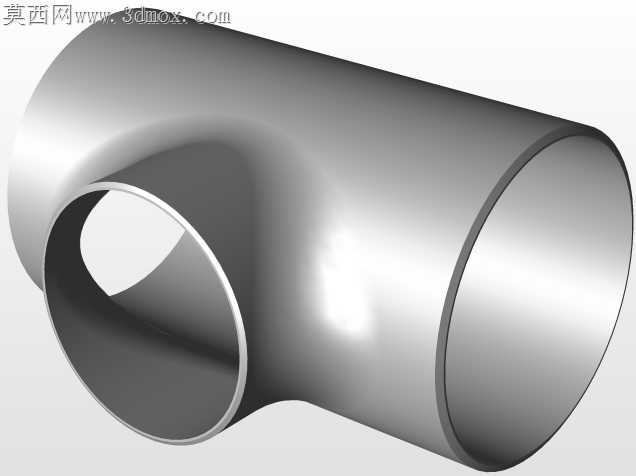

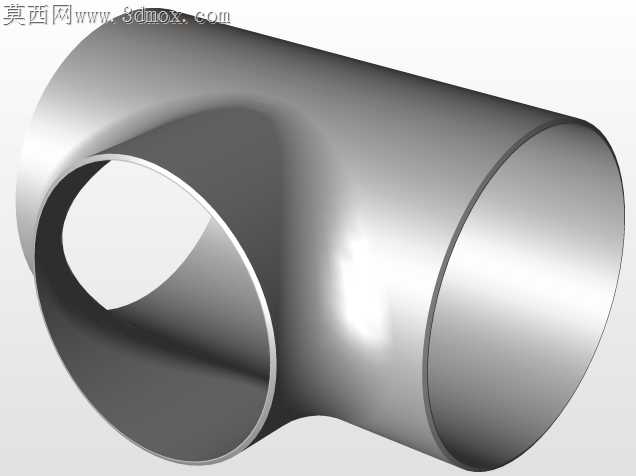

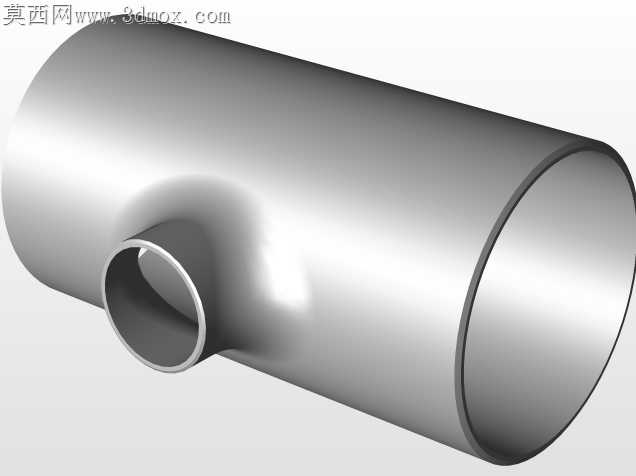

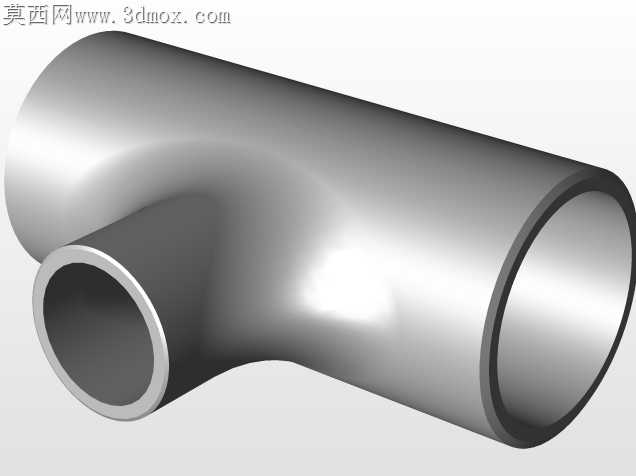

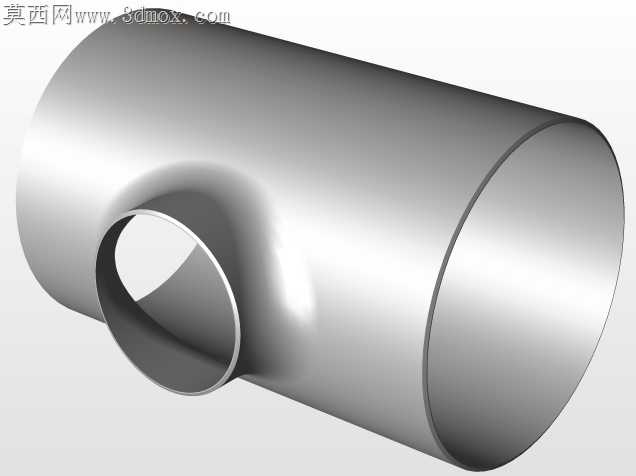

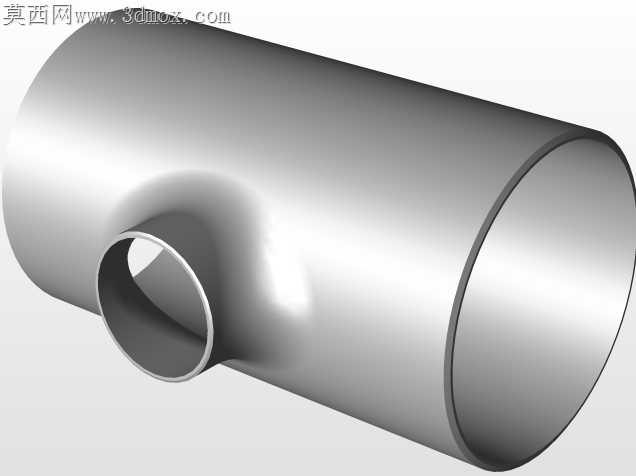

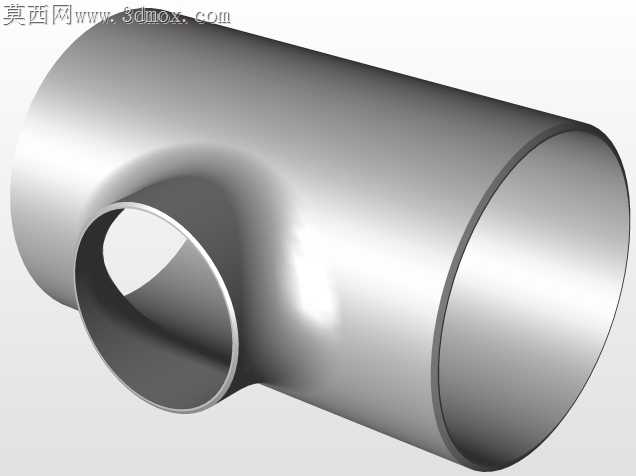

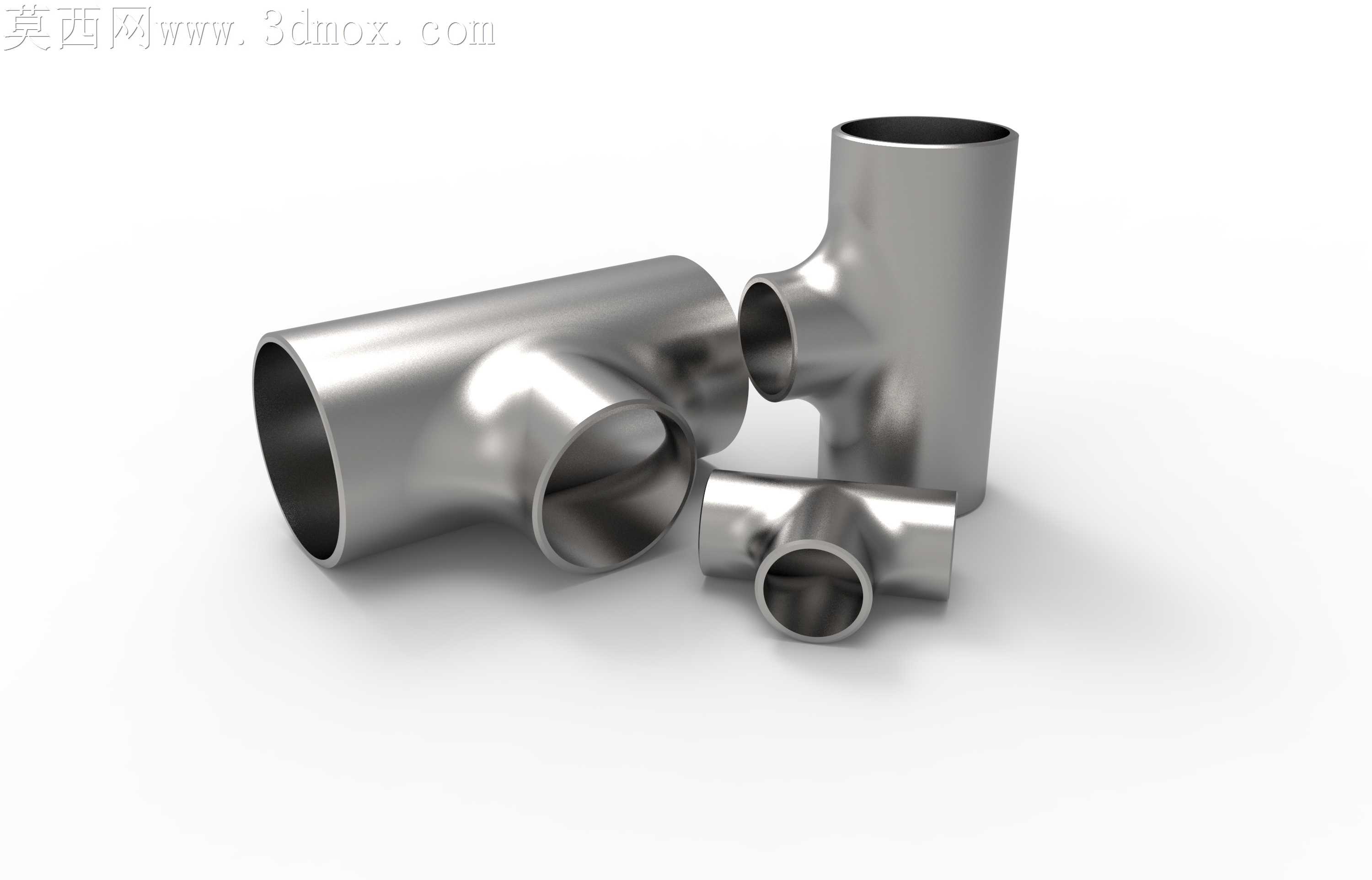

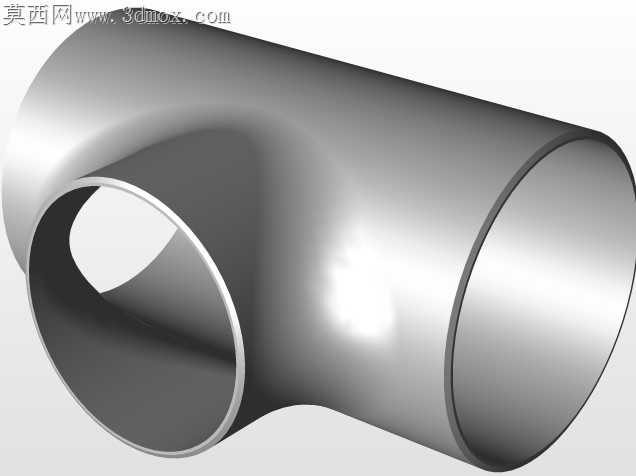

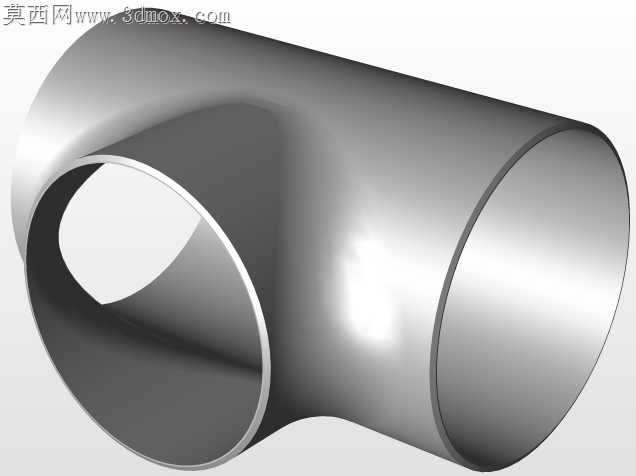

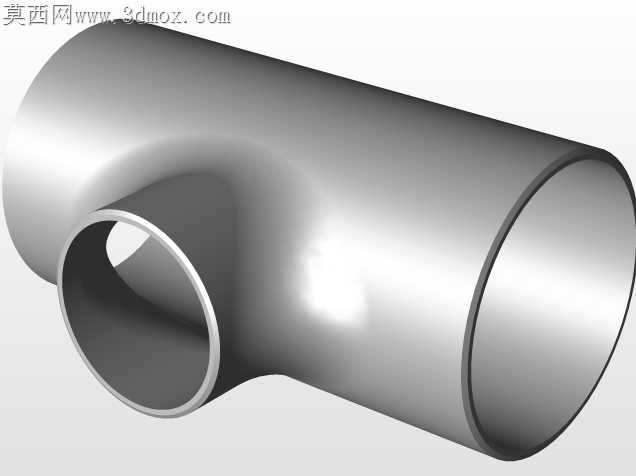

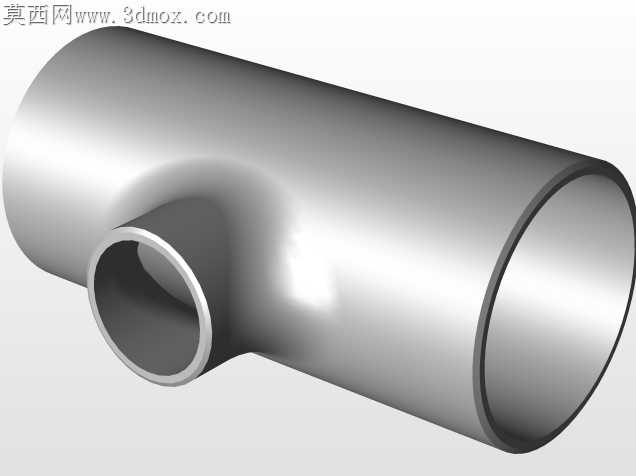

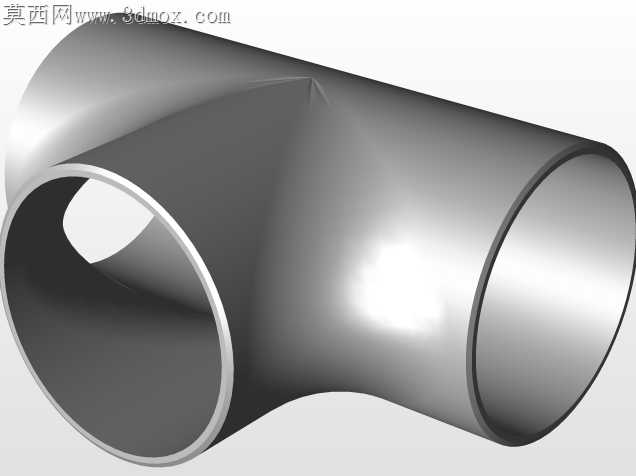

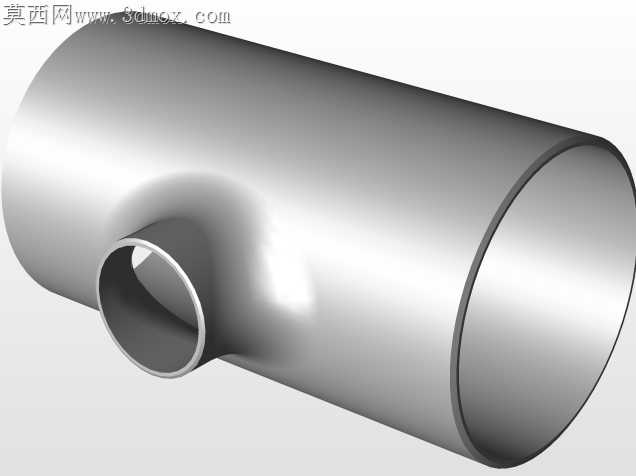

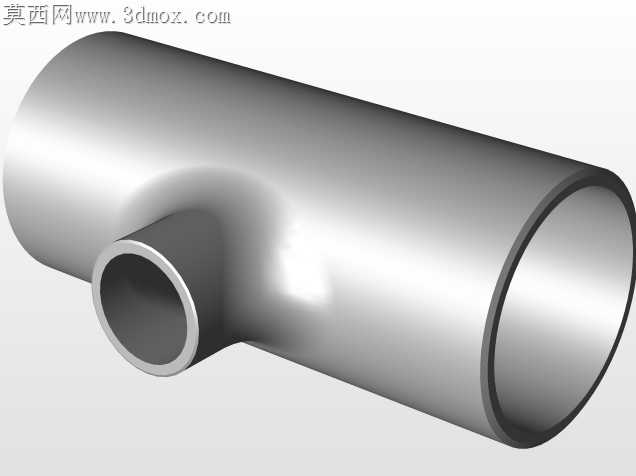

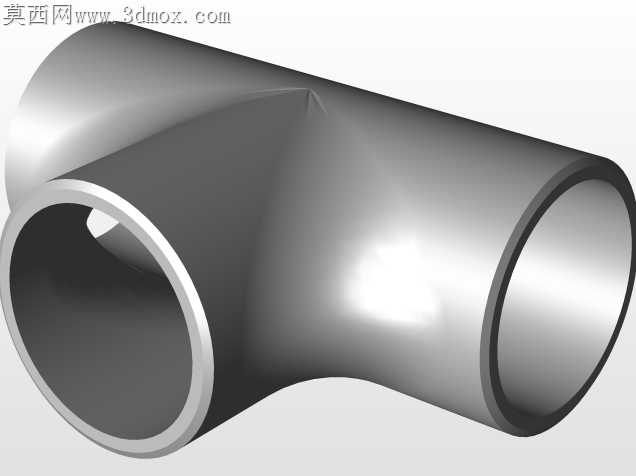

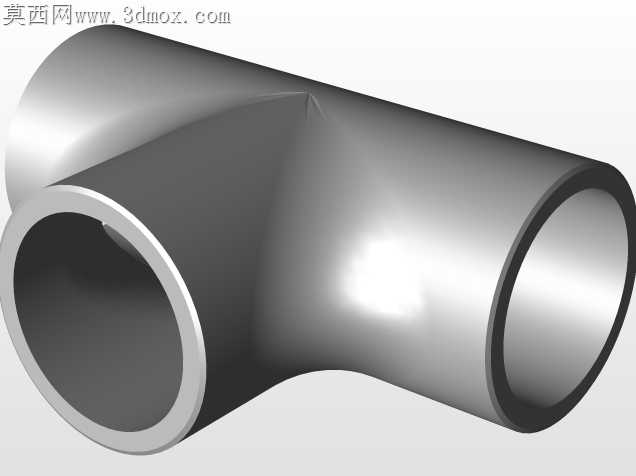

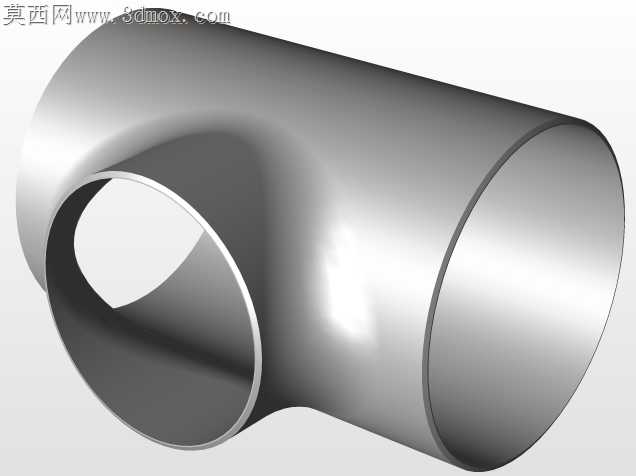

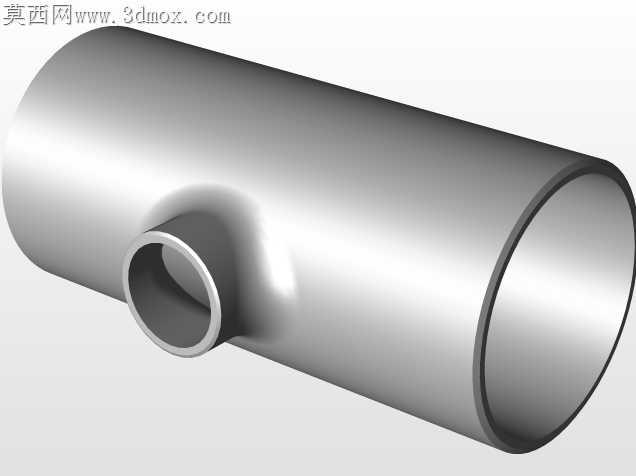

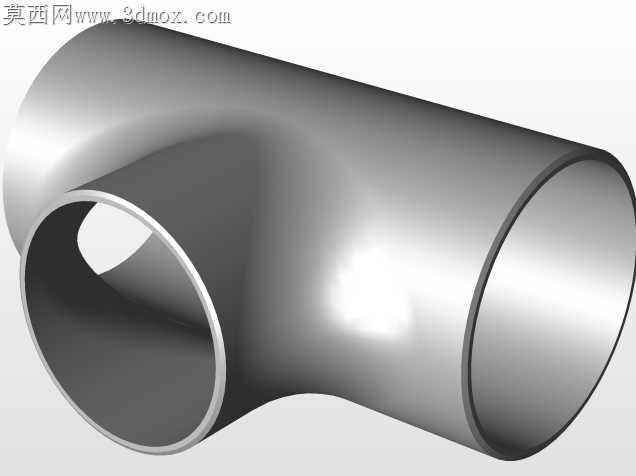

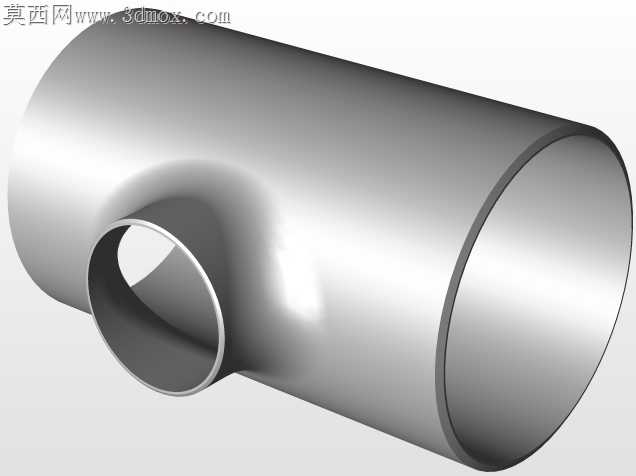

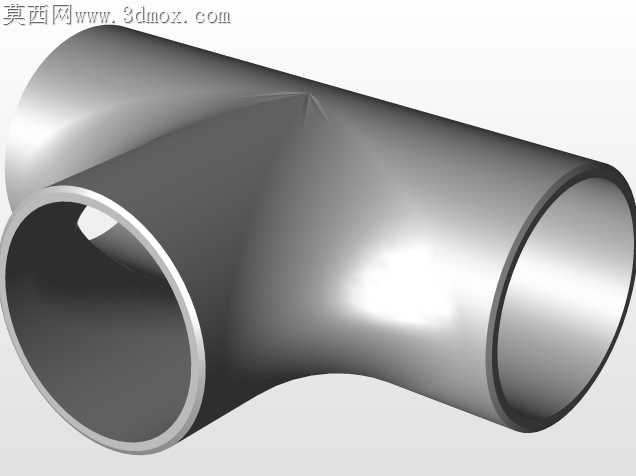

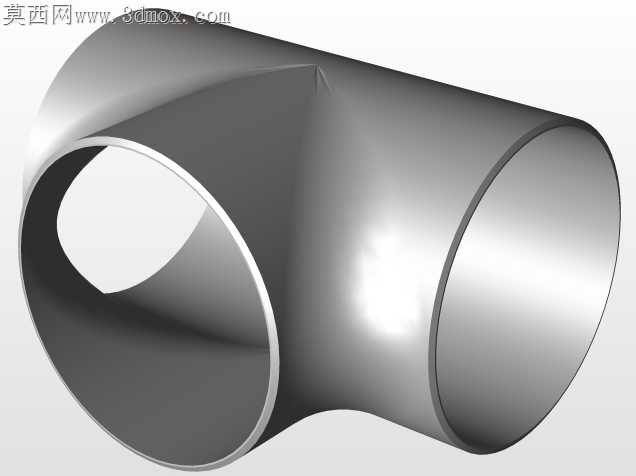

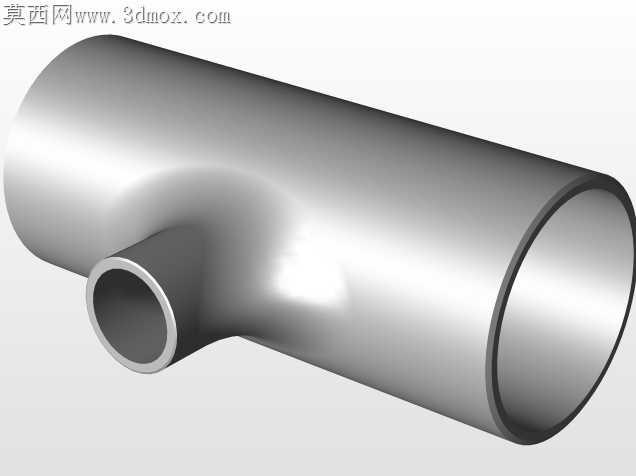

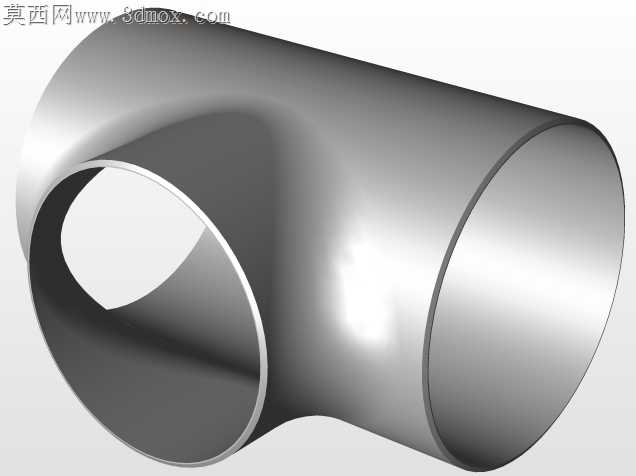

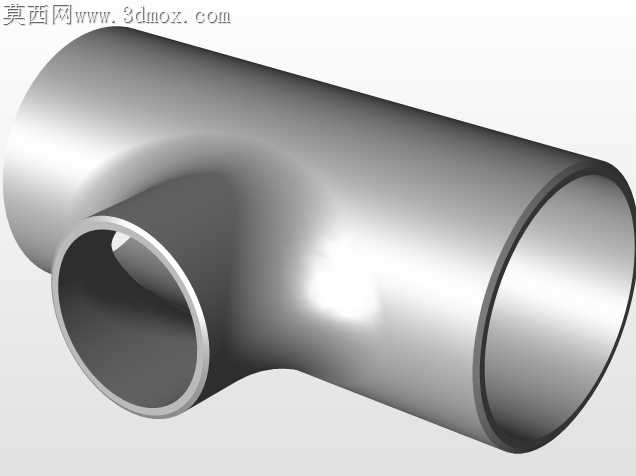

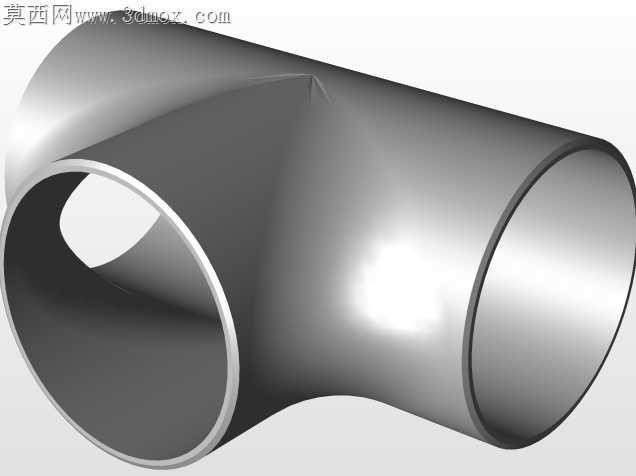

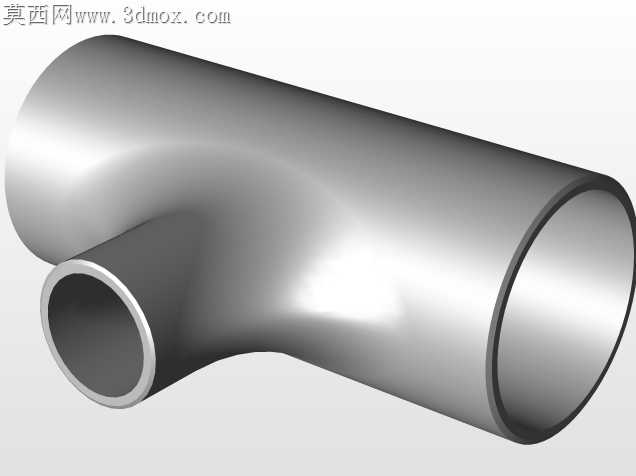

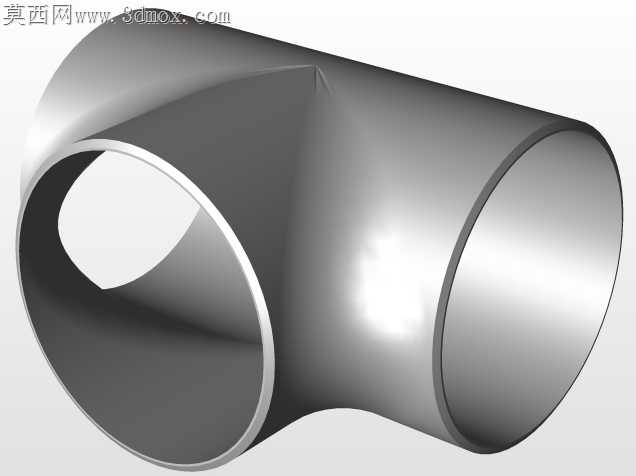

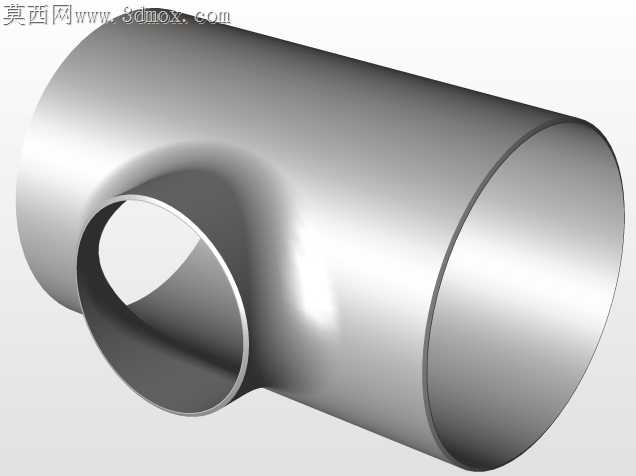

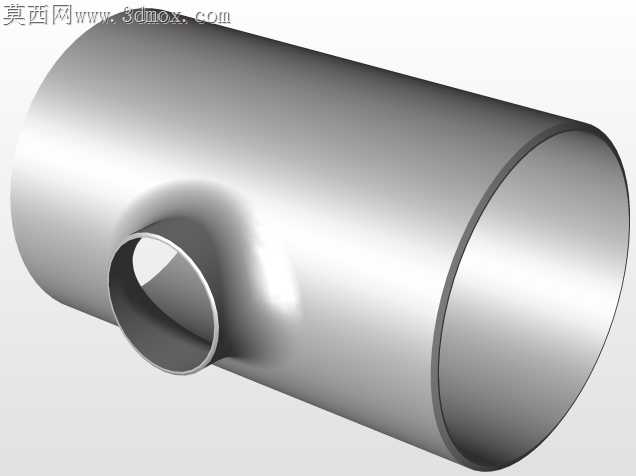

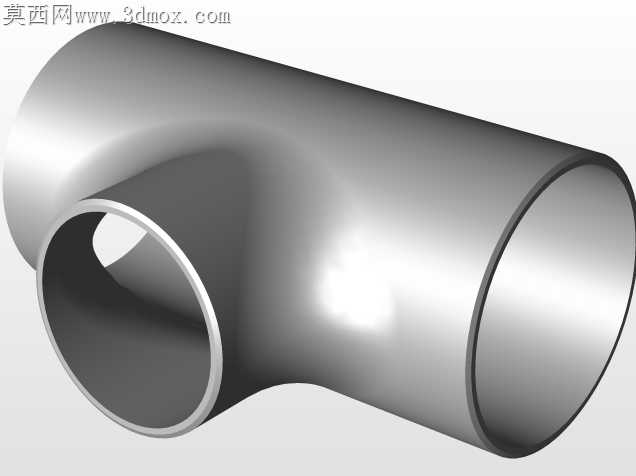

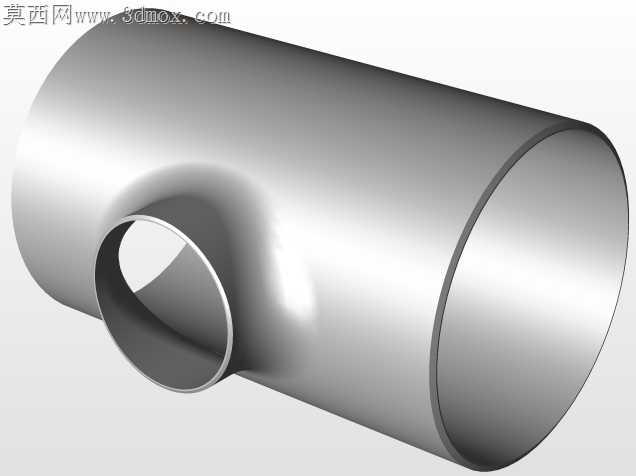

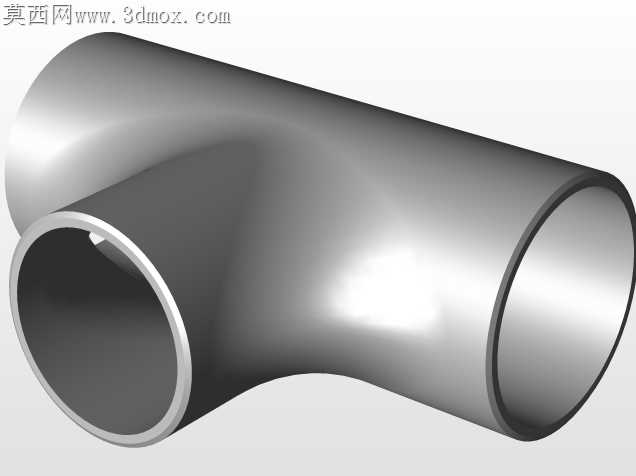

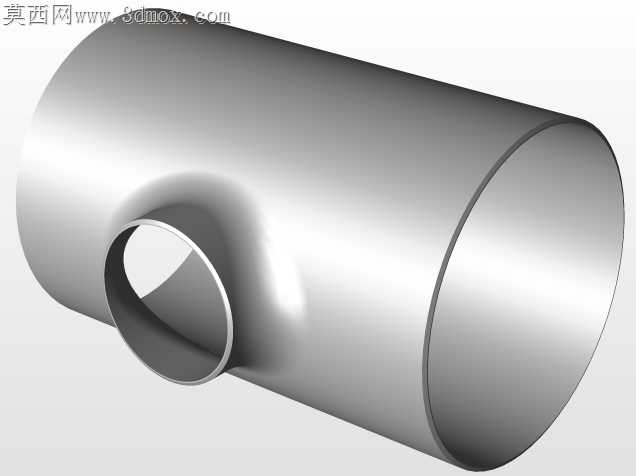

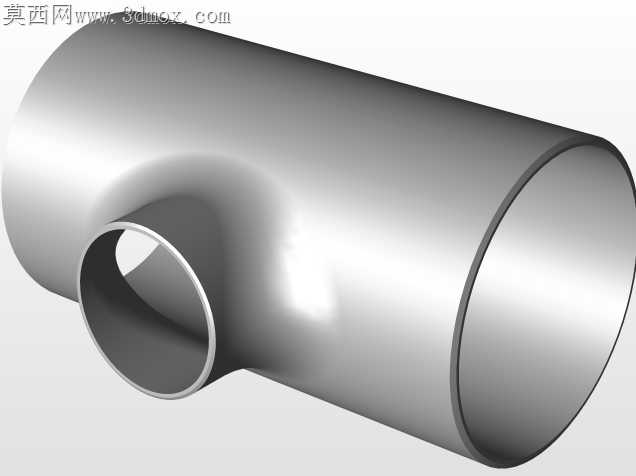

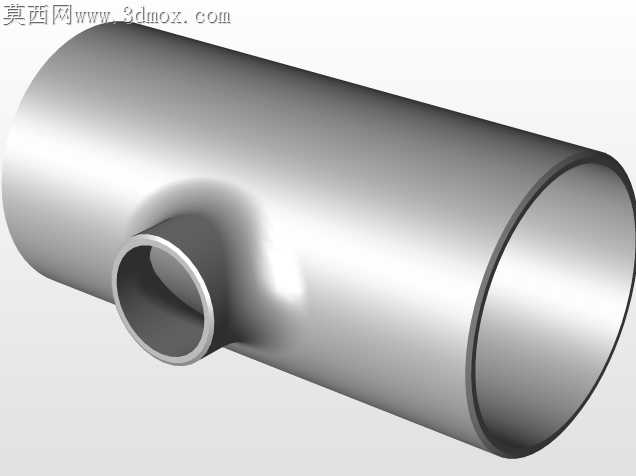

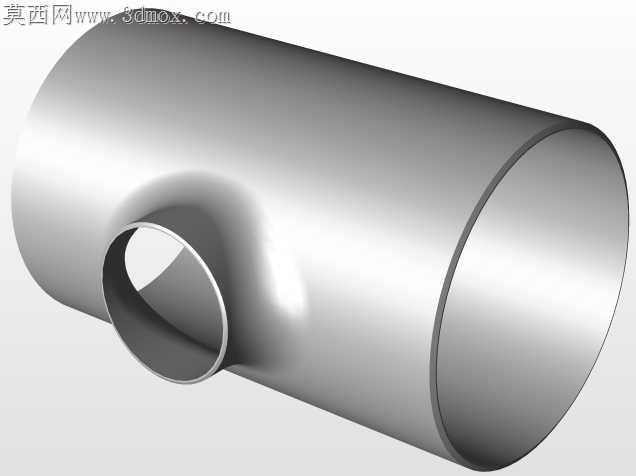

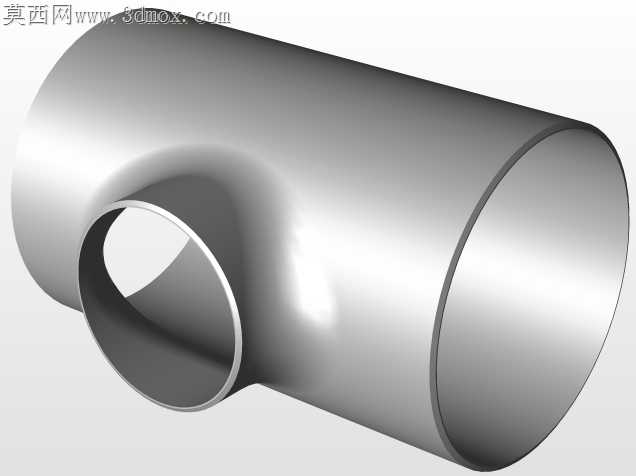

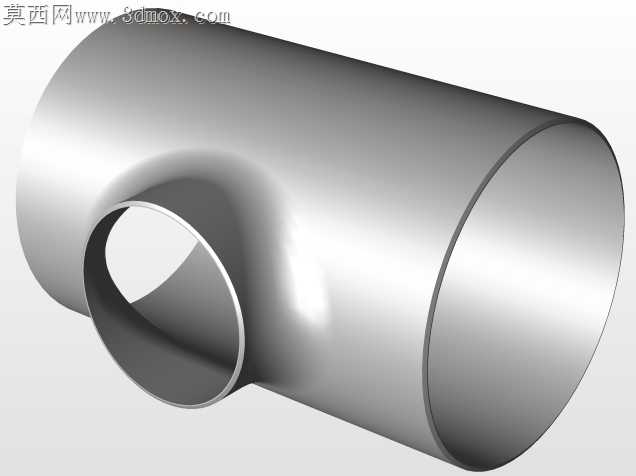

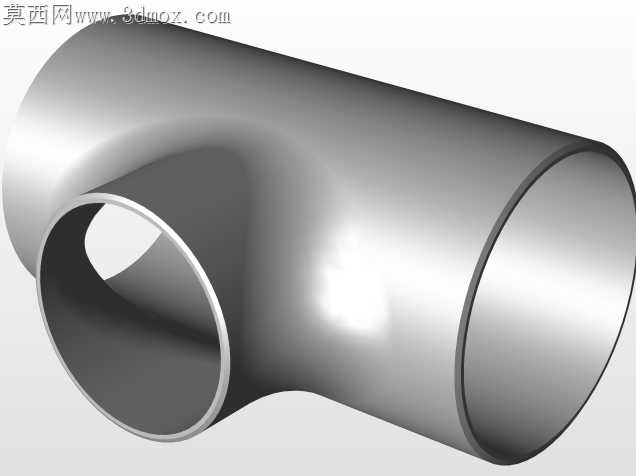

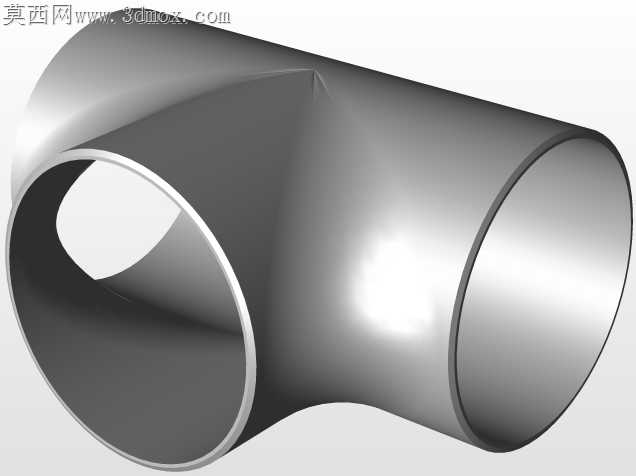

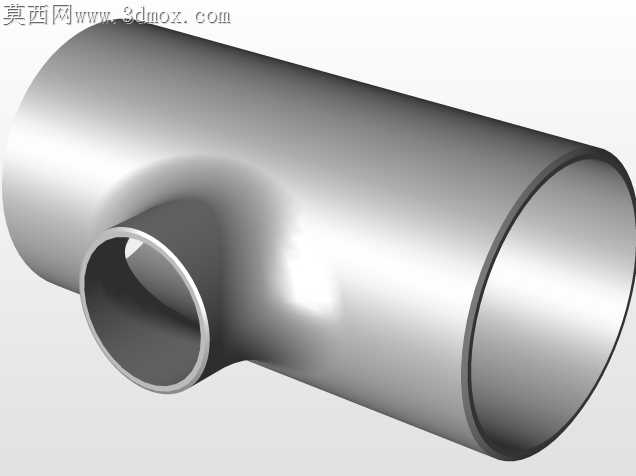

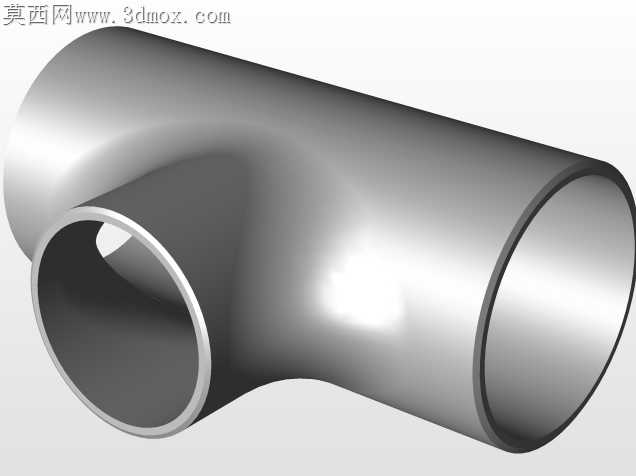

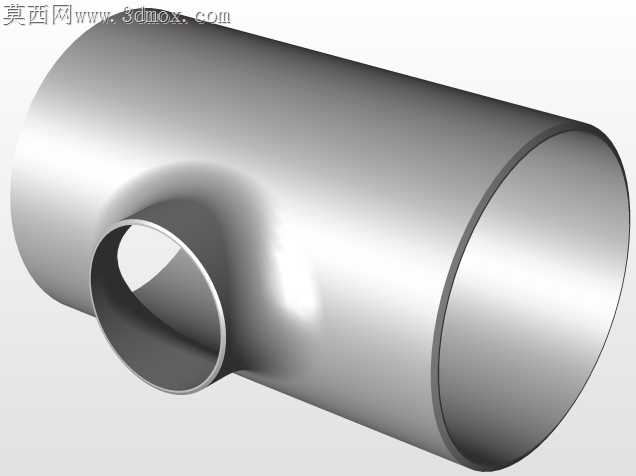

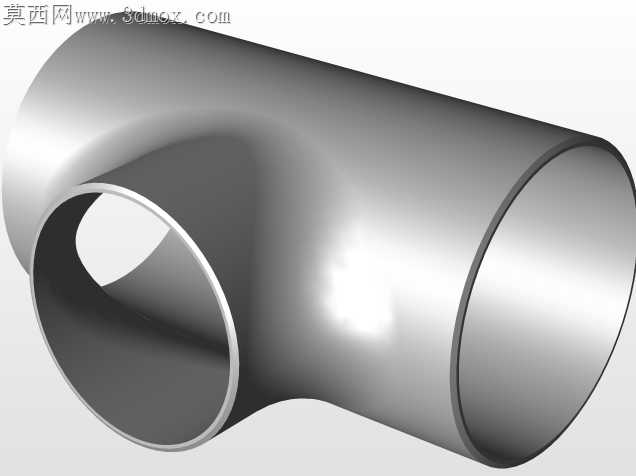

刚拿到德标管件需求的时候，最先注意到的是车间之前做同规格三通时，支管和主管衔接处焊后打磨总留0.2mm左右的凸起，流体走高压工况时容易在凸起位置形成紊流，时间长了还会积留介质残渣腐蚀焊缝。这次做DN15到DN500全规格覆盖的T形件，特意把相贯线处的过渡圆角做了0.8mm的内凹处理，不是随便倒个角应付，是顺着流体流向做的顺滑曲面，之前转STEP格式的时候，一开始圆角面在低版本打开会出现碎面，反复调整了曲面缝合公差，把公差控制在0.01mm才解决跨版本打开的破面问题。做焊接坡口标注的时候也踩过坑，一开始按常规45度坡口标，车间师傅说厚壁管焊的时候根部容易焊不透，特意针对不同壁厚调整了坡口角度，壁厚小于6mm的用35度单V坡口，壁厚超过12mm的做双V坡口留2mm钝边，避免焊穿。之前做实训作业的时候，有学生把三通的三个端面同轴度标错，导致和管道对接的时候偏斜，这次特意把三个端面的同轴度、端面垂直度公差都按德标要求卡到0.1mm以内，端面的粗糙度也标了Ra3.2，不用二次打磨就能直接和管道对焊。做结构取舍的时候，一开始想在支管位置加加强筋提升承压能力，后来查了DIN EN 10253-2的标准要求，标准里的等径三通不需要额外加筋，加了反而会增加焊接工作量，还会在筋板位置形成应力集中点，干脆去掉多余结构，只保留标准要求的本体壁厚，不同通径的壁厚严格对应标准里的压力等级要求，DN500的大规格三通壁厚做到12mm，能承受16bar的工作压力，完全满足给排水、化工管路的常规工况需求。之前跨软件渲染的时候，金属材质的反光总是调不对，要么太亮像镀铬件，要么太暗像铸铁件，反复调了金属粗糙度参数到0.15，才还原出不锈钢管件的哑光金属质感，三个不同规格的模型摆在一起的时候，特意把比例对齐，不会出现小管件比大管件还大的视觉错误。
