可移动折叠液压车间起重吊机结构设计

上次帮汽修车间做吊装工具方案，现场反馈之前的固定吊臂转场时刮到过工位边的零件盒，支腿展开占了半条过人通道，工人推配件车每次都要绕路，液压杆的安装位因为焊接公差偏了2毫米，空载抬臂就有轻微卡滞，这些跑现场摸出来的问题，全揉进这次的结构里了。

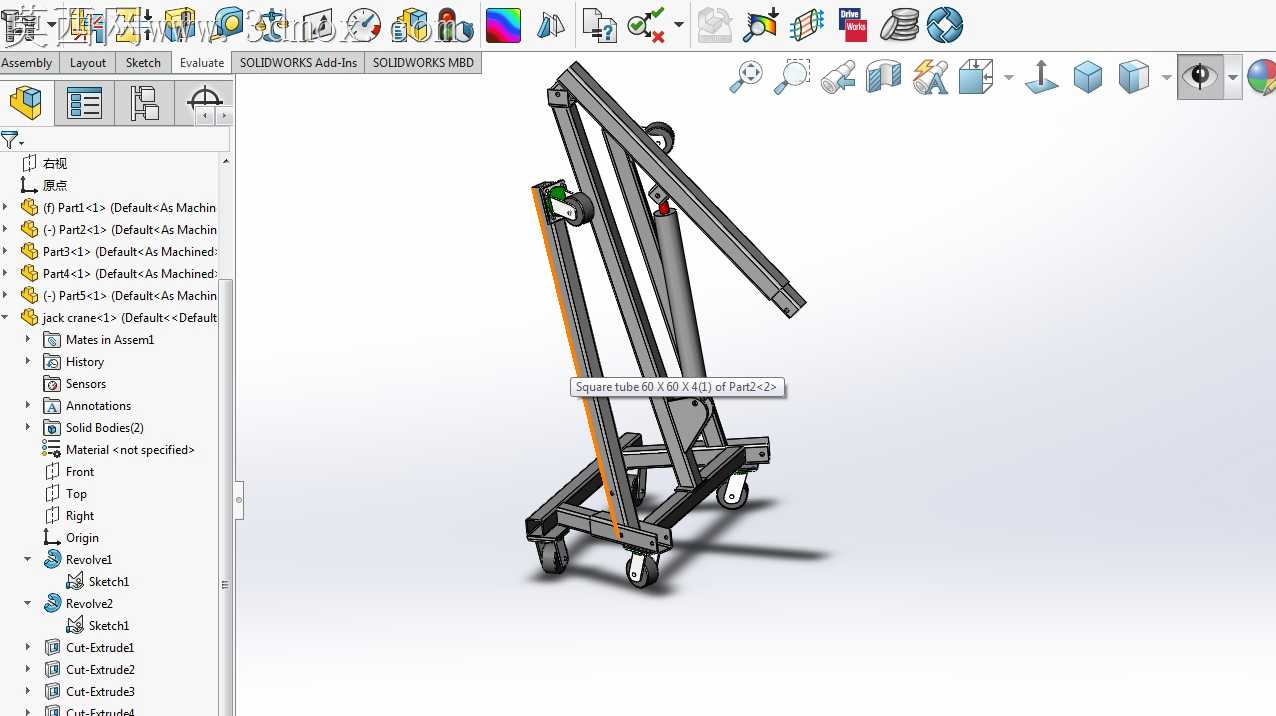

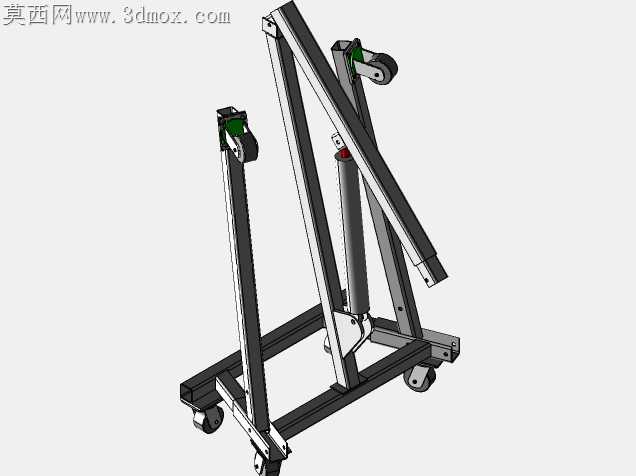

做支腿结构的时候没直接用常见的方通直焊结构，特意把底架做了可折叠的铰接设计，展开时四个脚轮的受力点刚好落在支腿外端，吊满额定载荷时不会出现翘边，收折后整体宽度不到七十公分，能直接塞进工位间的缝隙里，不用每次用完都推去仓库占位置。脚轮选的是带刹车的万向轮，之前试装时用过硬尼龙轮，推过车间地面的伸缩缝时整台机子晃得厉害，换成聚氨酯轮后，压过地面的焊渣、小螺丝都不会卡滞，刹车踩下后吊重时不会出现溜车。

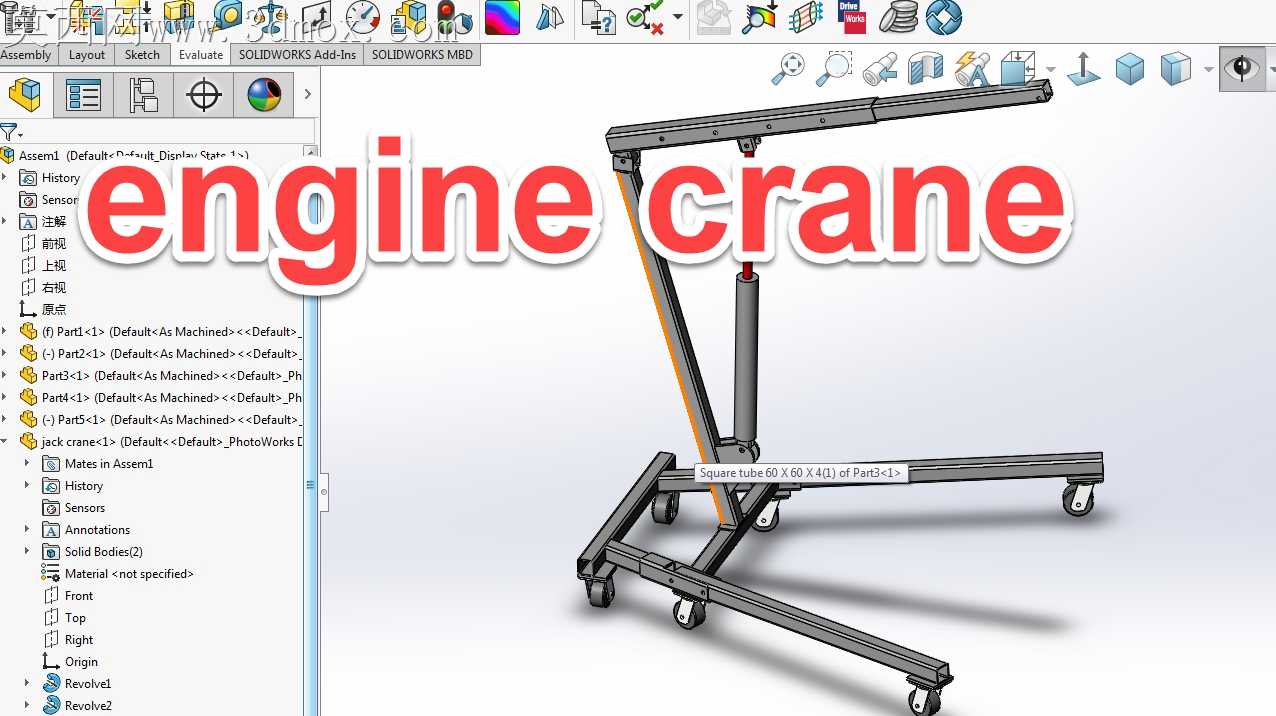

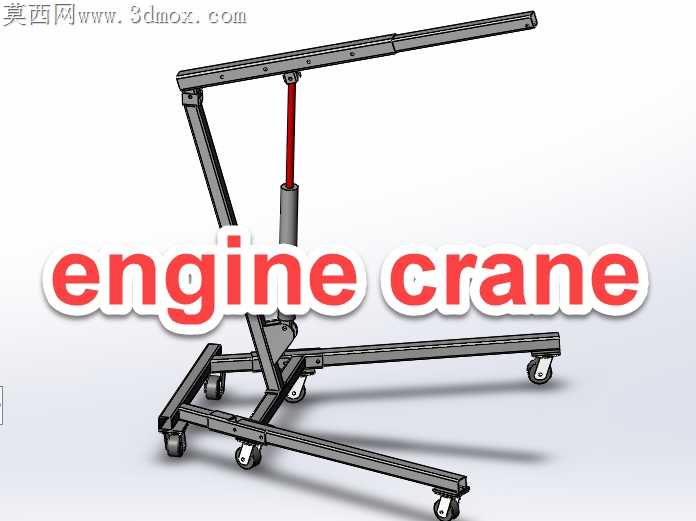

吊臂的伸缩段做了三档定位孔，之前的老款吊臂只有两档调节，吊不同尺寸的发动机时要么吊点太近蹭到主臂，要么太远晃得厉害，这次调整了孔位间距，每档间隔15公分，插销做了防脱的弹簧卡扣，不会因为抬臂震动掉出来。液压油缸的安装座特意留了1毫米的调整间隙，之前做样机时焊接完安装座有轻微变形，油缸活塞杆伸出来时偏磨密封圈，留了调整余量后装配时能微调角度，不会出现憋缸的问题，油缸的行程也做了匹配，抬到最高位置时吊点高度刚好能把发动机从轿车引擎舱里吊出来，不用额外垫高架。

转档的时候特意检查了跨格式的曲面碎面问题，之前导出通用格式时吊臂的圆角面经常出现破面，这次把所有焊接处的圆角都做了统一曲率，转档后不会出现面缺失，装配时的干涉检查做了三遍，吊臂收折到最低位置时不会碰到液压油缸的油管，支腿折叠时不会卡到脚轮的安装支架。之前试做的样机吊重时主臂的折弯处有轻微应力集中，这次在折弯内侧加了三角形的加强筋，不用加厚主臂板材就能满足载荷要求，整体重量比老款轻了近十公斤，工人一个人就能推着转场。

平时车间里吊发动机、搬重型模具、移工位上的大工件都能用，不用打地脚螺栓固定，推到哪就能在哪用，液压抬臂的力度调得刚好，空载下压不费劲，吊重时下降速度稳，不会突然下坠砸到零件。
