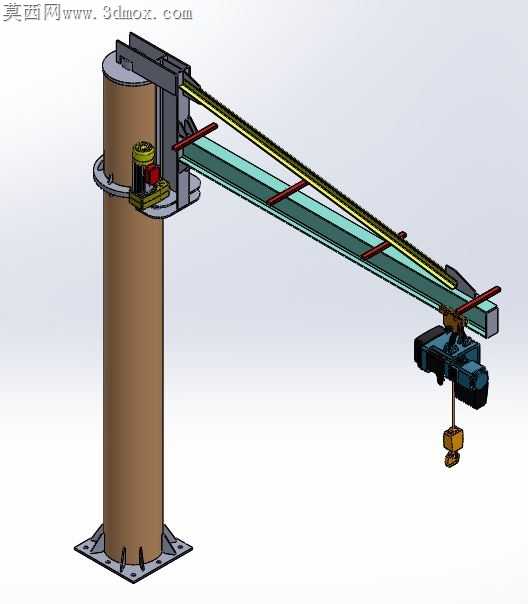

2吨立柱式360度回转悬臂吊结构设计

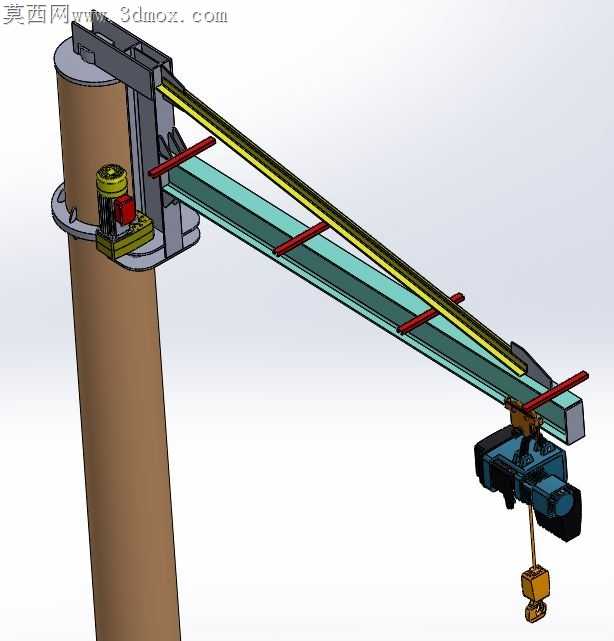

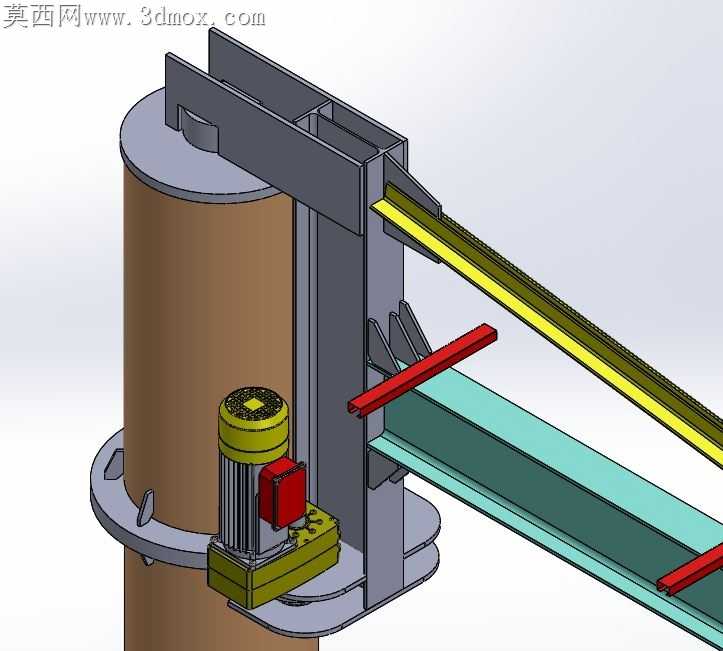

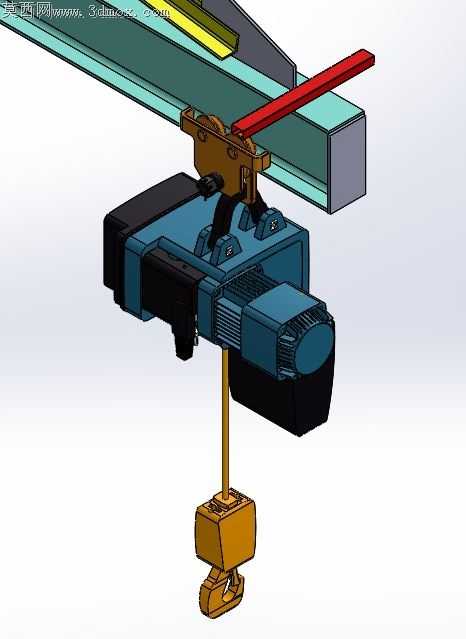

刚拿到车间工位物料转运的需求时，最先要解决的就是立柱底板与预埋螺栓的配合公差问题，之前做同吨位设备时吃过亏，底板螺栓孔留的余量太小，现场安装时土建预埋的螺栓偏了2毫米就差点装不上，这次特意把每个安装孔的避让余量做了合理放大，同时加了加强筋板抵消孔位削弱的结构强度，避免长期受载出现底板变形。悬臂梁的变截面设计改了三版，最开始用等截面工字钢，算下来端部挠度超标，换成变截面的箱型梁后又担心焊接变形影响电动葫芦的行走顺畅度，特意在梁的下翼缘行走面预留了0.8毫米的反变形量，焊完时效处理后实测平面度刚好控制在葫芦行走的允许公差范围内，不会出现卡滞、行走异响的问题。回转支承的选型一开始纠结过用普通滑动轴套还是齿轮式回转驱动，考虑到现场工人手动推拉吊重时的操作力度，最终选了带齿轮减速的回转机构，搭配Stahl系统的旋转齿轮电机，启动和制动都带缓冲，不会因为急转导致吊物晃荡，360度的回转范围刚好覆盖工位周边的物料堆放区和机床上下料位，没有作业死角。配的Demag链条提升机也是反复核对了安装接口尺寸，一开始直接导了厂家的通用模型，装上去发现葫芦的吊钩极限位置和悬臂端部的安全挡块干涉，特意调整了电动葫芦的行走限位触发位置，把端部的安全距离留足，避免冲顶或者脱轨的风险。之前跨软件转档的时候出过问题，把电动葫芦的链轮装配关系转丢了，这次特意在装配体里把每个运动副的约束都重新核对了一遍，链条的绕向、吊钩的滑轮组间隙都按实际装配要求留了余量，不会出现运动仿真时的干涉报错。立柱上的电气走线槽也做了隐藏式设计，不会因为悬臂回转扯到电缆，走线槽的固定卡扣间距特意加密，避免长期震动导致卡扣松脱电缆下垂，碰到下方的吊物。现场工况里车间偶尔会有切削液飞溅，所以所有外露的紧固件都选了镀锌材质，电机的防护等级也提了一级，避免长期受潮出现锈蚀或者电路故障。做结构强度校核的时候，特意把1.25倍的动载系数算进去，悬臂在最大幅度吊2吨载荷的时候，立柱根部的应力、悬臂的挠度都在许用范围内，没有为了省材料刻意减薄钢板厚度，毕竟起重设备安全是第一位的，之前见过同行做的悬臂吊因为用料太薄，用了半年悬臂下弯没法修复，反而增加了后期维护成本。安装法兰和立柱筒体的焊接处，特意加了一圈衬环，避免焊接时出现焊穿或者未焊透的缺陷，也能降低焊接应力集中，延长设备的使用寿命。
