龙门起重机配套端梁结构设计

上次在车间调试同规格端梁样件时，轮块安装面的铣削毛刺没清干净，导致轮轴装配后偏斜0.2度，空载跑合时端梁侧边蹭着导轨磨出了一道深痕，这次建模特意把安装面的公差带收紧到了0.05mm，连螺栓孔的沉头深度都反复核对了三次，避免现场装配时螺栓头凸出刮擦连接板。

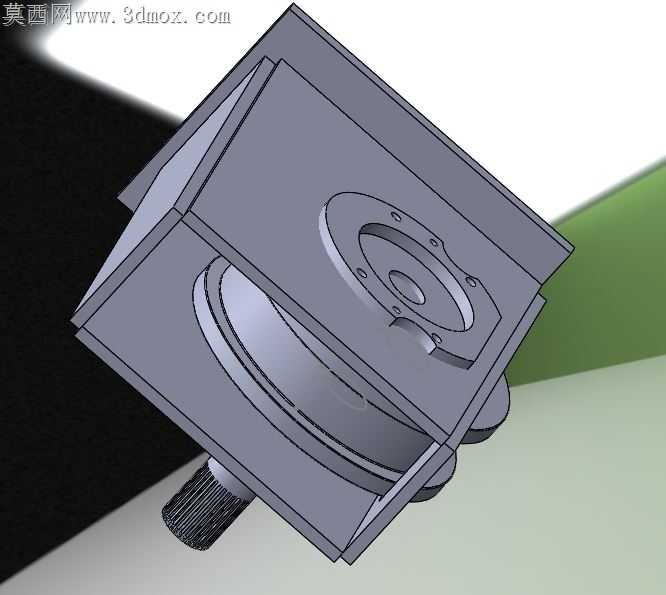

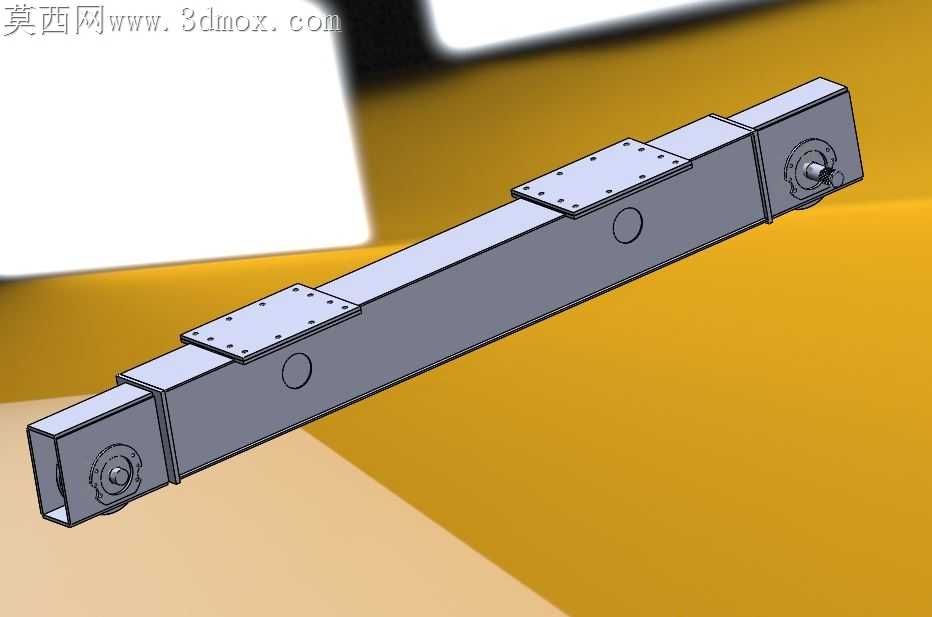

做这套结构的时候没按常规端梁的等截面梁来画，考虑到龙门吊户外作业时会有偏载冲击，两个轮块安装位的腹板特意加厚了4mm，中间段的梁体做了局部挖空减重，毕竟整套端梁要架在高空轨道上，过重的话不仅增加主梁负载，现场吊装时也会给工人添不少麻烦。之前转通用格式的时候出过问题，安装板上的螺纹孔在跨软件打开时丢了修饰特征，现场工人按图打孔差点打穿腹板，这次导出前特意把所有安装孔的特征做了实体化处理，连每个安装板上的孔位排布都和常用的龙门吊连接板尺寸做了匹配，不用现场重新配钻。

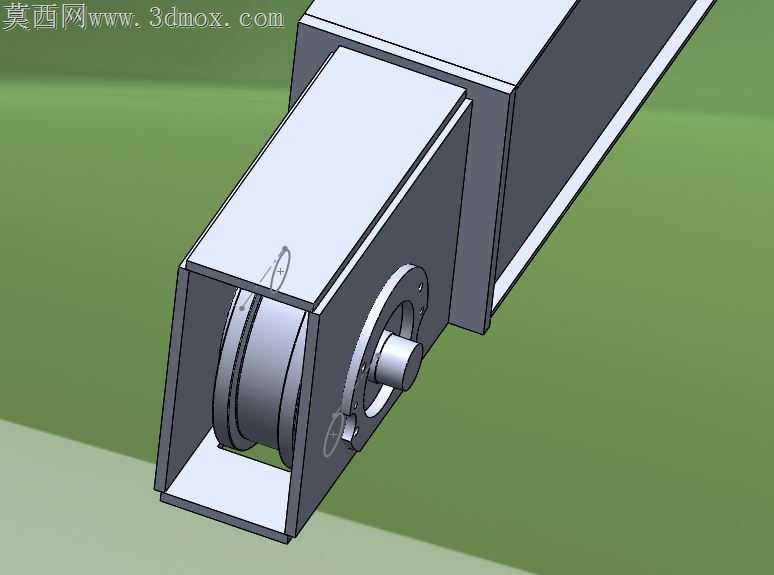

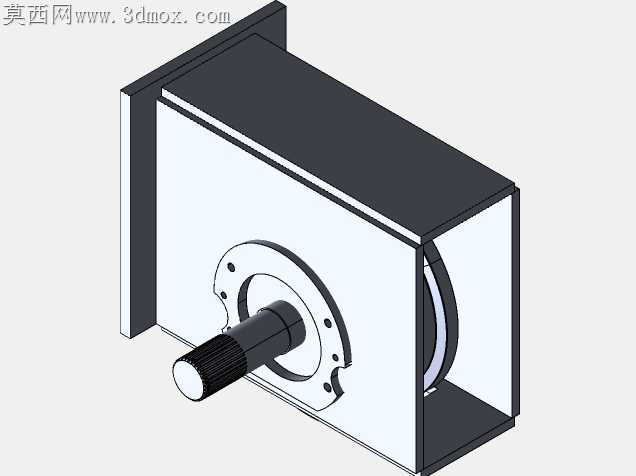

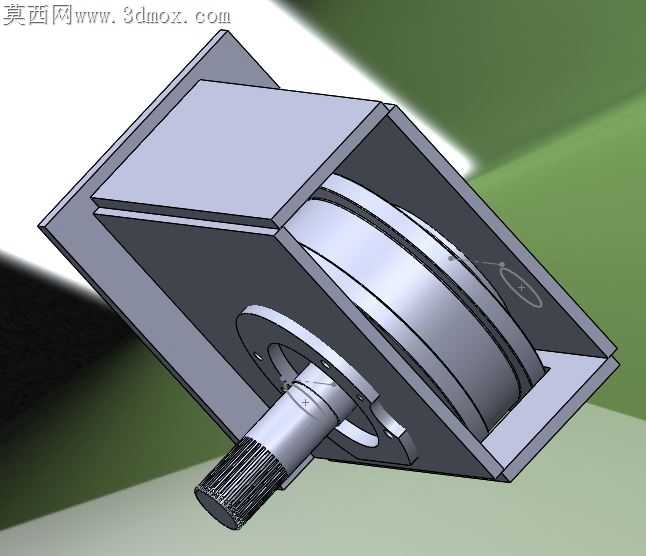

轮块选的是直径315mm的规格，当初选型的时候算过轮压，这个尺寸刚好能覆盖常用的10吨级龙门吊的载荷需求，轮轴的配合公差选的是过渡配合，既不会因为间隙太大跑起来晃，也不会过盈太大导致后期拆换轮块的时候得用液压千斤顶硬顶。端梁两端的限位块位置也调整过，之前有客户反馈旧款端梁的限位块装在外侧，轨道端头的止挡撞上去的时候容易把端梁头撞变形，这次把限位块往内移了120mm，碰撞时的冲击力能直接传到腹板加强筋上，不会扯坏端梁的封板。

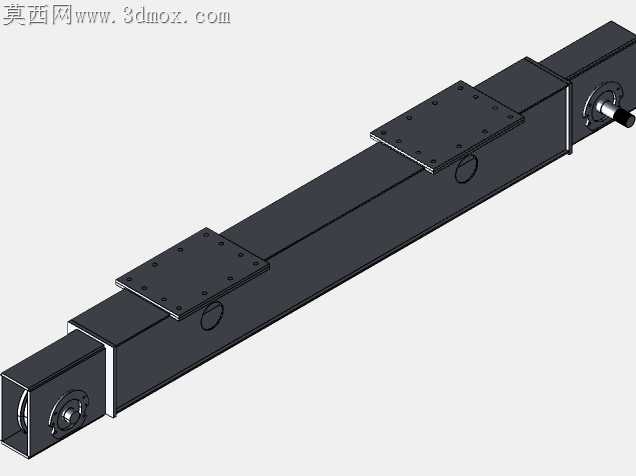

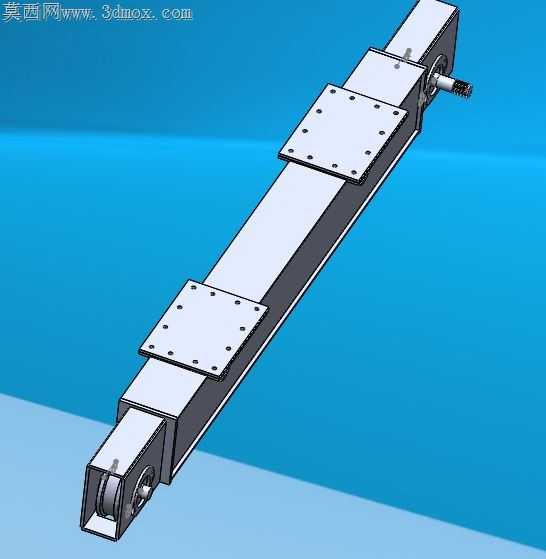

做结构的时候还考虑了后期维护的问题，轮块上方特意留了注油嘴的安装位，不用拆端梁盖板就能直接给轮轴注润滑脂，之前的老结构得把整个上盖板拆了才能加油，维保工人爬在高空轨道上拆螺丝风险特别高。梁体上的两块安装板是用来和主梁连接的，孔位做了长圆孔设计，现场安装的时候能微调主梁的跨度，不用硬撬着梁体对孔，之前做过一套固定孔的，现场安装时因为轨道铺设的跨度差了8mm，工人硬生生把连接板撬变形了，回来返修花了快一周。

这次建模没加多余的装饰特征，所有的倒角、圆角都是按实际加工要求来的，梁体的焊缝位置都留了足够的焊接空间，不会出现焊枪伸不进去的情况，之前有学生做实训作品的时候把两块板贴得太近，焊的时候只能焊外侧，内侧没焊透，载荷测试的时候直接从焊缝处裂开了。整个结构没做什么花哨的设计，每一处尺寸调整都是对着之前现场反馈的问题改的，毕竟起重设备的部件，稳当好用比什么都强，跑起来不晃、装起来省事、修起来方便，就是合格的端梁结构。
