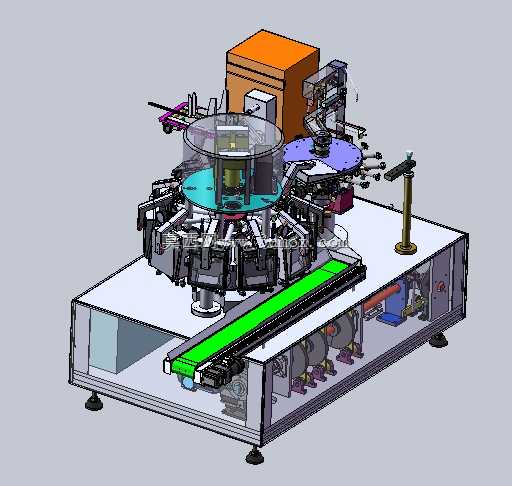

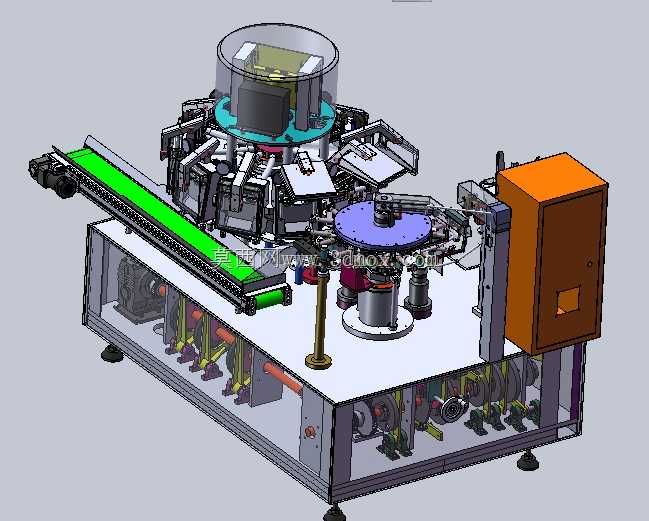

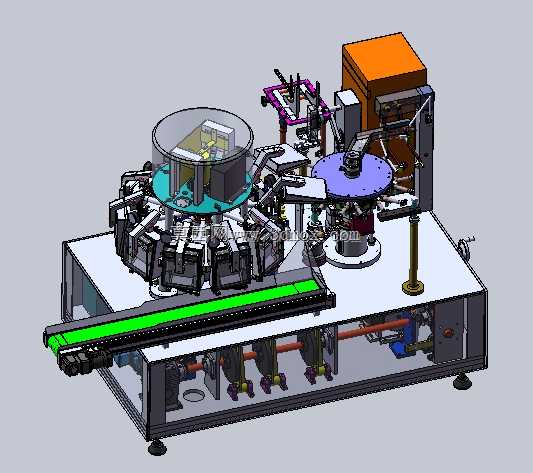

旋转式自动送袋真空包装设备结构设计

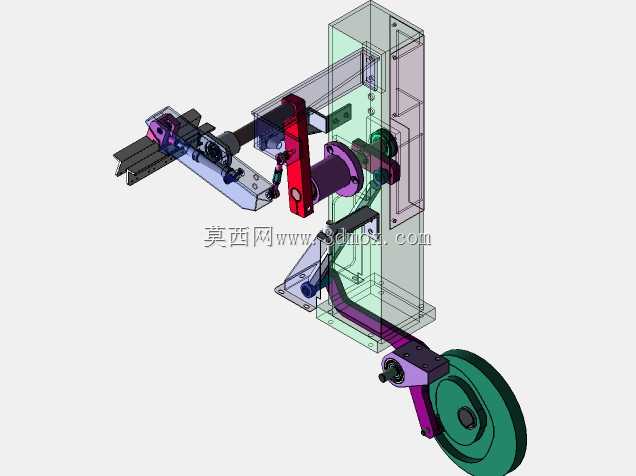

当初在车间调试初代样机时，灌装工位和真空室的衔接处总因为0.2mm的装配公差出现袋身蹭边的毛刺，拆了三次传动副才调整好转盘的间歇停顿角度，这才把这套旋转式自动送袋真空包装机的结构细节敲定。两个独立旋转模块的同步逻辑我磨了快两周，灌装系统和真空系统的运行节拍差哪怕0.5秒，就会出现待包装袋在工位衔接处卡滞的问题，最后把凸轮分割器的停顿周期和送袋夹的开合行程做了绑定，才实现连续运行不卡料。

做结构的时候特意留了袋宽自动调整的余量，不用拆换夹具就能适配不同规格的包装袋，接触物料和包装袋的零件我全选了符合食品卫生要求的不锈钢材质，切削加工时特意把接缝处做了圆弧过渡，避免藏污纳垢，真空室内部也做了无死角的光滑面处理，日常清洗直接冲淋就行，不会有残渣残留。之前考虑过给设备加下脚料回收的裁切结构，后来算量产成本的时候发现预制包装袋本身的封边质量足够好，加裁切结构反而会增加不必要的故障点，还会提高包材损耗，最后直接砍掉了这个冗余结构，包装袋用完直接换卷，没有下脚料也不用回收废边，包材损耗能压到千分之二以内。

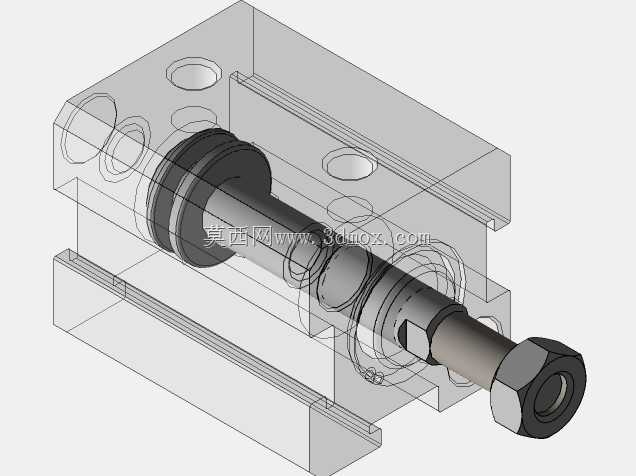

操作端我选了PLC加触摸屏的控制方案，气路元件的动作角度和保压时间都能在屏上直接调，不用拆设备拧节流阀，还特意加了密封温度监控功能，加热管或者热电偶出问题的时候屏上直接弹报警代码，一线操作工不用查手册就能知道哪里出了故障。之前跨软件转档的时候，转盘的曲面导槽出现过面丢失的问题，我重新补做了导槽的顺滑曲面，把送袋过程中的摩擦阻力降了近三成，贴标工位的安装位我也预留了通用接口，后期客户要加贴标功能不用重新改机架，直接装组件就能用。层压封口的压力我做了自适应调整，不同厚度的包材都能封得严实，不会出现漏封或者烫穿袋身的问题，送料夹的防滑垫我选了食品级的硅胶材质，夹取袋子的时候不会留印也不会打滑，哪怕袋子表面有少量冷凝水也能稳当送到下一个工位。
