自动夹紧定位圆瓶贴标设备结构设计

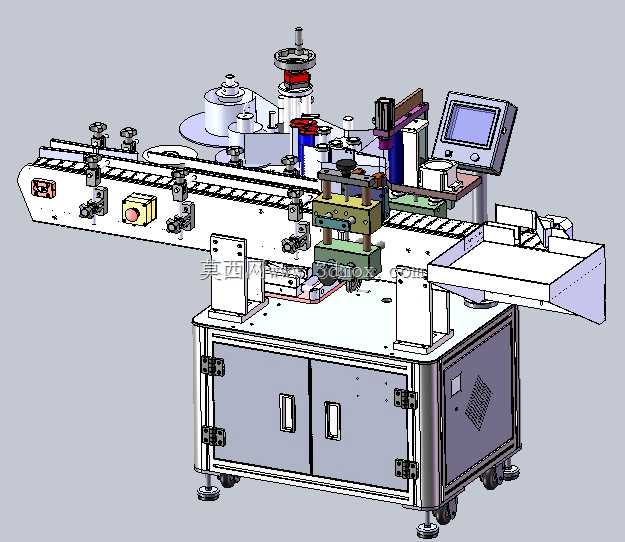

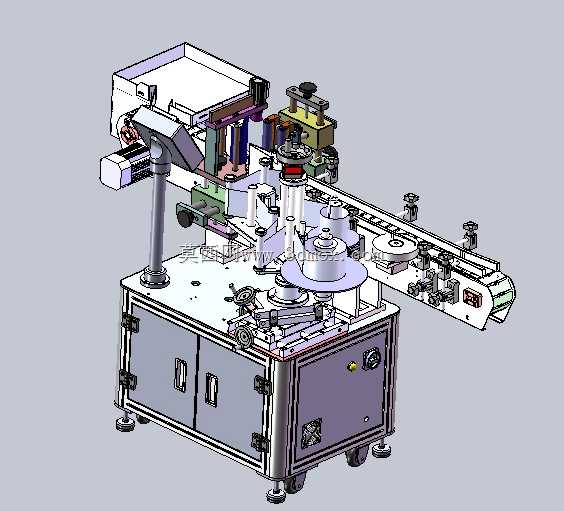

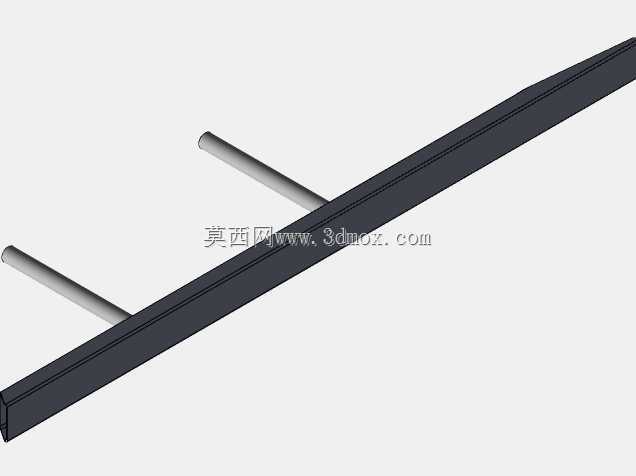

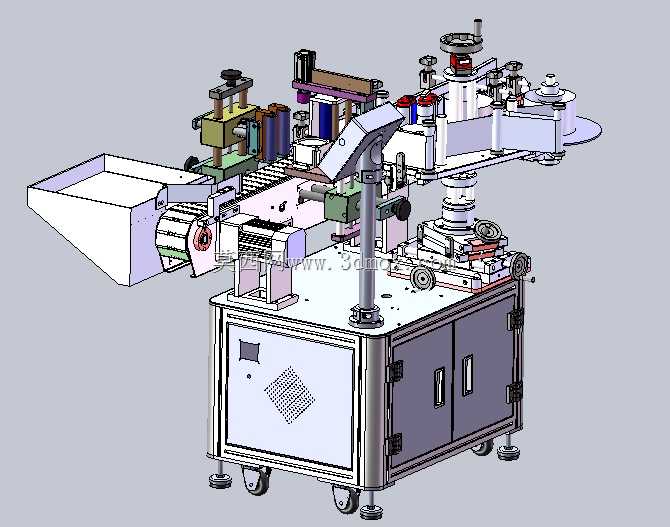

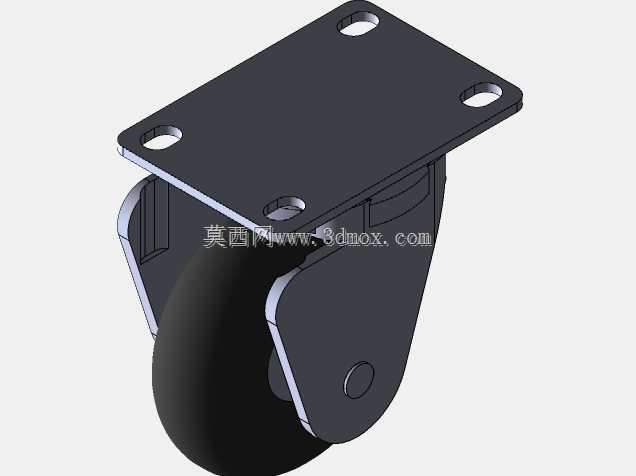

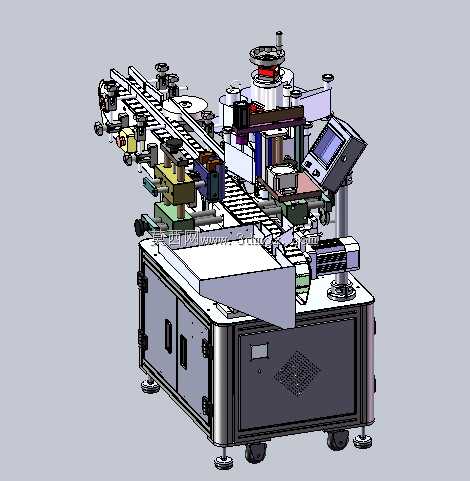

这款自动夹紧定位圆瓶贴标设备，主要面向食品饮料、医药日化、粮油调味等采用圆柱型瓶体包装的生产场景，可独立完成单工位贴标作业，也能直接对接现有包装输送线、灌装生产线实现全流程无人化贴标工序，解决传统人工贴标效率低、贴附位置偏差大、标签褶皱起泡、双标间距不一致的行业痛点。设备整体采用落地式柜式机架搭配水平输送线的布局，底部配置可调支撑脚与万向脚轮，既可以在固定工位长期安装使用，也能根据车间产线调整需求快速移位，安装时仅需预留输送线对接空间与侧边操作维护通道即可，无需复杂的地基固定作业，适配多数中小规模生产车间的场地条件。设备核心功能围绕圆瓶贴标全流程设计，可兼容单张贴标、前后双张贴标两种作业模式，双标间距可通过调节机构灵活适配不同瓶型的包装规范要求；选配的周向定位检测装置，能够精准识别瓶身的定位标记，让标签精准贴合在瓶身周向的指定位置，满足带定位标识瓶体的高精度贴标需求，比如带品牌logo定位、防伪标定位、说明区定位的特殊贴标场景。设备的设计思路围绕稳定、通用、易维护三个核心方向展开，输送段采用可调间距的导向护栏结构，可快速适配不同直径规格的圆瓶输送，无需更换大量工装配件；夹紧机构采用柔性同步夹持设计，在输送过程中对瓶体进行稳固定位，避免瓶体歪斜、转动导致的贴标偏移，同时柔性夹持面不会刮伤瓶身表面的印刷层或镀层；贴标执行端配置标签张力调节机构与抚平压合结构，保证标签出标张力稳定，贴附后能紧密贴合瓶身弧面，减少气泡、翘边问题；上方配置的人机交互触控屏，可直观调整贴标速度、出标长度、定位参数等，操作人员无需专业编程基础即可快速完成参数切换，适配不同批次的生产需求。设备的电气控制元件与气动元件均集成在下部柜体内，柜门采用密封式设计，可阻挡生产车间的粉尘、水汽侵入元件区域，延长核心元件使用寿命，同时柜门预留足够的开合空间，方便日常检修与元件更换；贴标工位上方预留标签料卷安装空间，料卷更换操作简单，可快速完成不同标签的换卷作业，减少换产等待时间。
