PCB装配SMT-THT双振动盘馈线送料设备

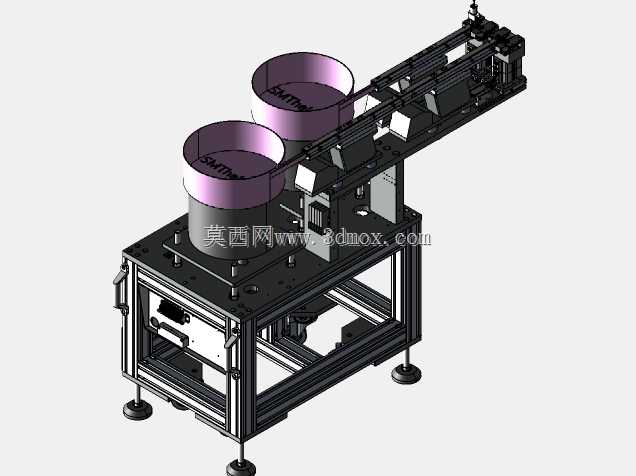

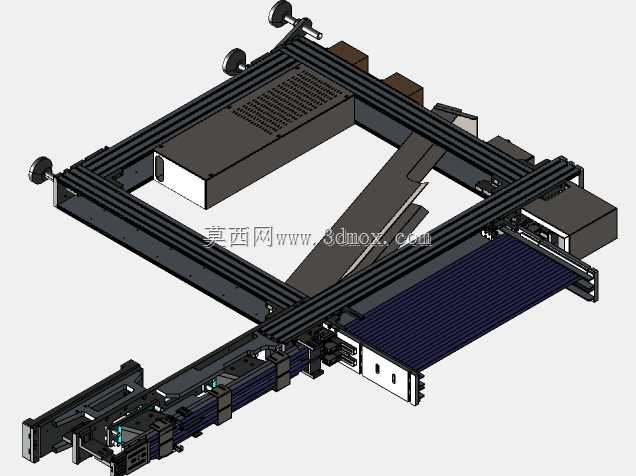

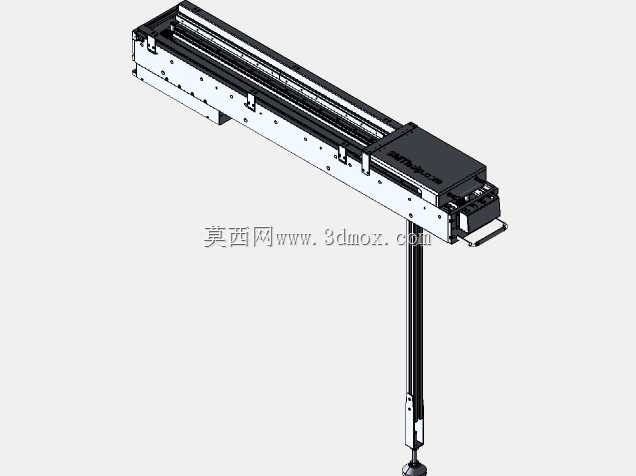

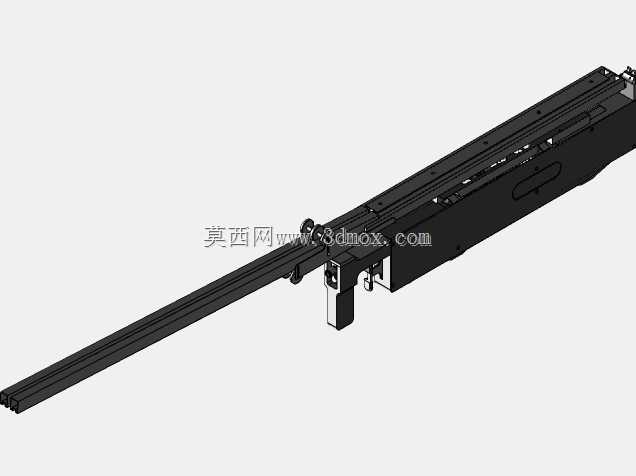

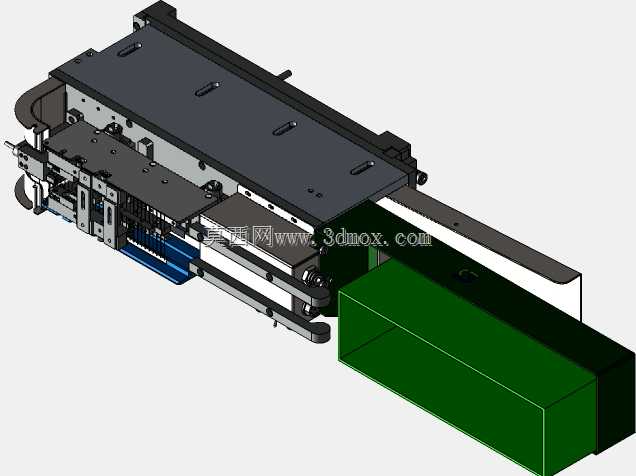

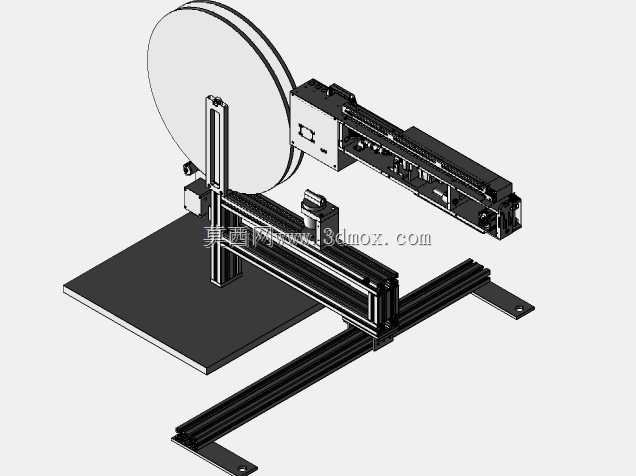

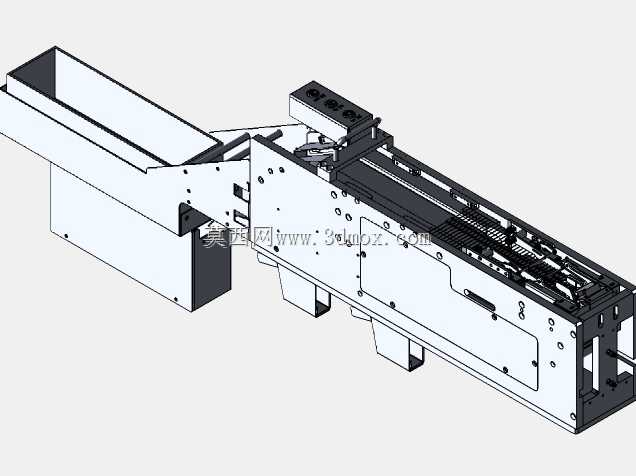

这套馈线送料设备主要面向电子制造领域的PCB板组装生产场景，适配SMT表面贴装与THT通孔插装混合工艺的产线供料需求，解决传统人工分拣送料效率低、错料率高、供料节拍无法匹配高速组装设备的痛点，可直接对接插件机、贴片机等核心组装工位，实现小型电子元器件的连续定向供料。设备核心采用双振动盘并行供料结构，两个独立的振动料斗可分别存放同规格或不同规格的散装元器件，通过振动盘的螺旋轨道定向排序，将杂乱无章的引脚类、贴片类元器件整理为统一朝向的有序队列，再通过直线输送导轨将排序完成的元器件精准输送至取料工位，供后续组装设备的取料机构抓取，双盘设计可支持两种元器件同步供料，也可单盘独立运行适配单品种供料需求，大幅提升产线换型与供料的灵活性。在设计思路上，整体采用铝型材搭建框架主体，兼顾结构刚性与设备轻量化需求，底部配置可调脚杯，可适配不同平整度的车间地面安装，快速调整设备水平度，避免振动供料过程中出现偏斜、卡料问题；振动盘与输送导轨的衔接位置做了导向过渡结构设计，减少元器件在输送衔接处的卡滞概率，料斗采用大敞口设计，方便操作人员批量补料，降低补料频次；设备中部的机架预留了电气元件安装空间，可集成振动控制器、传感检测模块，实时监测供料状态，出现缺料、卡料时可及时发出信号提醒操作人员处理，避免产线空转等待。从安装边界来看，设备整体采用立式紧凑布局，横向占用空间小，可直接布置在组装设备侧边，不需要对现有产线做大规模改造，输送导轨的出料高度可根据对接设备的取料高度做小幅调整，适配不同型号插件机、贴片机的工位高度差；框架外侧预留了护板安装位，可根据车间防尘、降噪需求加装透明防护外罩，既不影响观察内部供料状态，也能减少振动供料产生的噪音扩散，同时避免车间浮尘落入料道影响元器件洁净度。设备的供料节拍可通过振动控制器灵活调节，匹配不同组装速度的产线需求，从低速小批量试产线到高速量产线都能适配，双盘独立控制的设计也支持单盘故障时另一盘临时供料，降低设备故障对整线生产的影响，整体结构维护便捷，振动盘、导轨等易损部件都采用快拆式安装，日常清理、更换部件不需要复杂工具，大幅缩短设备维护停机时间。
