矿用分级振动筛分设备结构设计

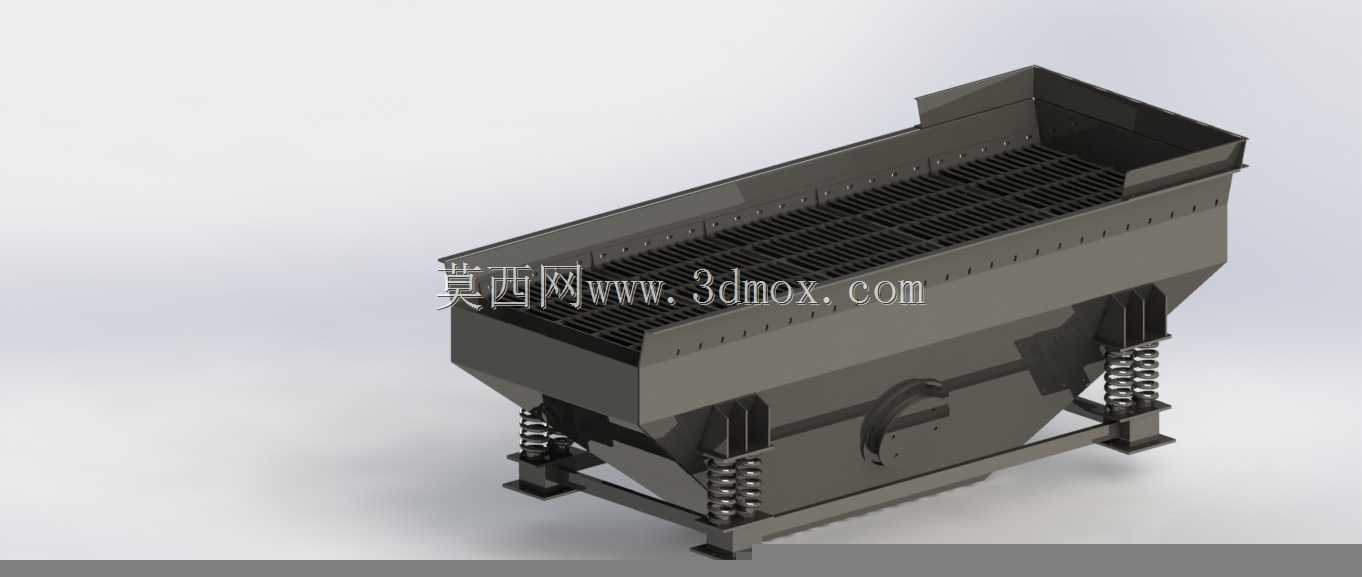

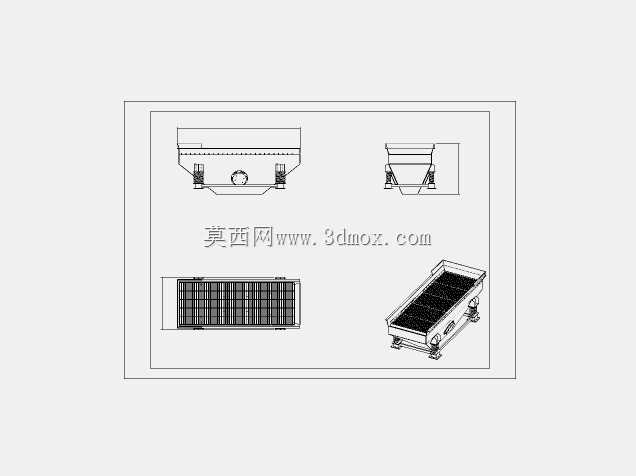

这款振动筛主要应用于矿山、砂石骨料生产、煤炭分选、建材加工等行业的物料分级作业环节，是散状物料处理生产线中衔接破碎工序与成品料存储的核心设备，能够将不同粒径的混合物料按照筛网孔径规格完成精准分级，剔除不符合粒度要求的过大块物料，同时将合格粒径物料输送至下一工序，也可用于物料的脱水、脱介、除杂作业，在砂石料场、选矿厂、洗煤厂、建筑垃圾资源化处理现场都有广泛的适配场景。设备实际作业过程中，依靠激振源带动筛箱产生高频定向振动，让筛面上的物料呈现跳跃式向前运动的状态，小于筛网孔径的物料透过筛孔落入下层接料结构，大于筛孔的物料沿筛面倾斜角度从出料端排出，完成连续化的物料分级作业，相比人工筛分效率提升数十倍，且分级精度稳定，能够长时间连续承受大载荷物料的冲击磨损。从功能特性来看，这款设备采用了四组螺旋弹簧作为减振支撑结构，分别布置在筛箱两侧的前后支撑点位，能够有效吸收筛箱振动产生的动载荷，避免振动传递至安装基础造成地面共振，同时保证筛箱的振动轨迹稳定一致，不会出现偏摆、物料跑偏的问题；筛箱采用上宽下窄的斗型结构设计，上部为敞口式进料端，能够承接上游皮带输送机或破碎机排出的大流量物料，避免物料撒漏，筛面采用倾斜布置的棒条筛网结构，开孔率高、耐冲击磨损，适合处理大块、高硬度的矿石、砂石类物料，下部为收料斗结构，能够将透筛物料集中导流至下游输送设备，减少粉尘外溢。设计过程中重点考量了设备的安装边界与维护便利性，整体采用框架式底座结构，四个支撑脚预留了标准的地脚螺栓安装孔位，可直接固定在混凝土基础或钢制安装平台上，安装时需要保证筛面的倾斜角度符合设计要求，确保物料能够顺畅向前输送；筛箱侧板采用加厚钢板焊接成型，关键受力位置增设了加强筋板，避免长时间振动产生焊缝开裂、结构变形的问题，激振器安装位置预留了检修操作空间，日常维护时可快速完成激振器轴承润滑、筛网磨损更换等操作，无需大规模拆解设备结构。外形尺寸设计充分适配常规生产线的安装空间，整体宽度控制在常规输送设备的接料范围内，长度方向预留了进料端与出料端的衔接距离，安装时需要在设备周边预留不小于一米的操作维护空间，方便日常巡检与易损件更换，设备进料端高度可根据上游设备的出料高度进行适配调整，支撑弹簧的选型匹配了筛箱的整体重量与额定处理量，保证振动幅度处于合理区间，既能够保证物料的透筛效率，又不会因为振幅过大造成设备结构疲劳损坏。
