直列四缸内燃机曲轴总成结构设计

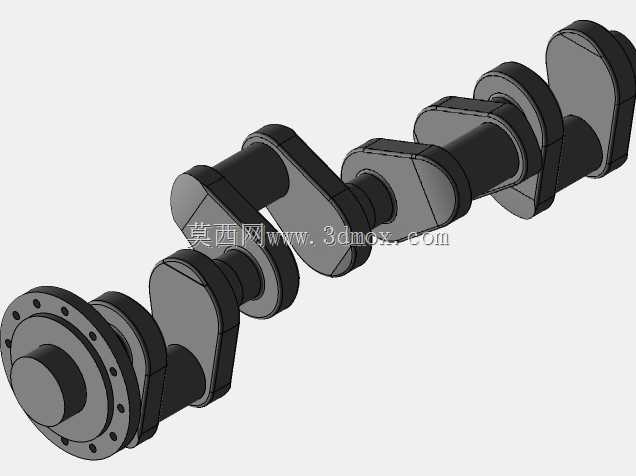

　　曲轴作为往复式内燃机里把活塞直线往复运动转化为旋转扭矩输出的核心承载部件，在直列四缸车用动力总成中承担着交变燃烧压力、往复惯性力与旋转离心力的复合载荷，其结构合理性直接决定发动机的运转平顺性、疲劳寿命与整机NVH表现。这套直列四缸曲轴的三维结构，完全按照量产乘用车汽油机的典型布置逻辑搭建，整体沿轴向依次布置前端动力输出连接法兰、四组曲柄销、五道主轴颈以及后端飞轮安装法兰，曲拐按照1-3-4-2的发火间隔角相位错开布置，相邻曲拐之间的夹角匹配四冲程发动机180度曲轴转角的发火间隔，保证四个气缸的做功冲程均匀交替，把活塞传递来的脉冲冲击力转化为连续平稳的旋转输出。

　　从实际装机场景来看，这类曲轴主要适配1.5L-2.5L排量区间的直列四缸水冷汽油机，广泛配套家用乘用车、轻型商用车以及小型固定式动力机组，安装时主轴颈被缸体上的主轴承座通过轴瓦夹持固定，轴向通过止推片限定窜动间隙，曲柄销部位通过连杆轴瓦与连杆大头装配，连杆小头连接活塞组件，前端法兰通过键槽与螺栓孔驱动正时齿轮、机油泵以及皮带轮系，后端法兰则与飞轮、离合器总成对接，把动力向外传递给变速器输入端。建模过程中首先梳理了各轴段的径向尺寸匹配关系：主轴颈直径大于曲柄销直径，既保证主轴颈在缸体主轴承孔内的支承刚度，也能为连杆大头从气缸侧装配预留足够的径向通过空间；每一组曲拐都由两侧的曲柄臂和中间的曲柄销构成，曲柄臂朝向曲拐偏心的对侧延伸出扇形平衡重结构，平衡重的质量与质心半径经过匹配，用来抵消曲柄销、连杆大头旋转产生的离心惯性力，以及活塞连杆组往复运动产生的一阶、二阶惯性力分量，大幅降低发动机运转时的整机振动。

　　结构细节上，曲轴所有轴颈的过渡位置都设计了圆角滚压工艺对应的圆角过渡结构，避免轴径突变位置出现应力集中，从根源减少交变载荷下的疲劳断裂风险；轴颈表面的高精度圆柱面在建模时保留了均匀的加工余量基准，后续量产中会通过磨削、抛光达到镜面级粗糙度，与轴瓦配合建立稳定的压力润滑油膜；曲轴内部沿轴向与径向交叉布置了贯通的润滑油道，主轴承供给的压力机油可以通过主轴颈内部的油孔输送到每一个曲柄销工作面，为连杆轴瓦提供持续润滑，同时带走摩擦产生的热量。前端法兰端面上均匀布置了一圈螺栓孔与定位销孔，和皮带轮、正时信号盘的安装点位完全对应，法兰外圆的定位凸台可以保证前端附件的同轴度；后端法兰的螺栓孔排布匹配飞轮的安装定位，法兰端面的精加工基准面保证飞轮装配后的端面跳动量控制在设计阈值内，避免高速旋转时出现动平衡超差。

　　安装边界层面，建模时同步核对了曲轴在缸体内部的运动包络：曲柄臂与平衡重旋转时的外圆轨迹和缸体曲轴箱内壁、主轴承座侧壁、机油泵壳体之间预留了足够的安全间隙，不会在曲轴高速运转、发生轻微挠曲变形时出现运动干涉；曲轴的轴向总长度匹配缸体曲轴箱的轴向宽度，两端的油封轴颈位置分别对应前油封、后油封的安装座孔，保证曲轴箱内部的密封性能，避免机油泄漏。曲拐的相位排布在三维装配中可以直接和四个活塞的上止点位置对应，工程师在做正时系统匹配、连杆运动仿真、活塞行程校核时，可以直接通过该模型验证活塞在上止点、下止点时的气门避让间隙，以及活塞在气缸内的往复运动轨迹是否存在偏磨风险。和四缸曲轴配套的动平衡设计环节，模型里平衡重的去重区域也做了预留，量产时曲轴完成粗加工后会在动平衡机上检测不平衡量，通过在平衡重边缘钻孔去重把整体动平衡量控制在图纸要求范围内，保证发动机在最高额定转速下运转平稳，不会出现异常振动传导到缸体与整车底盘。整个建模过程把曲轴从毛坯锻造、机加工到装配的所有工艺基准都融入结构表达，没有多余的异形特征，完全贴合量产发动机曲轴的工程实际形态。
