螺旋弹簧式液压阻尼减震器结构

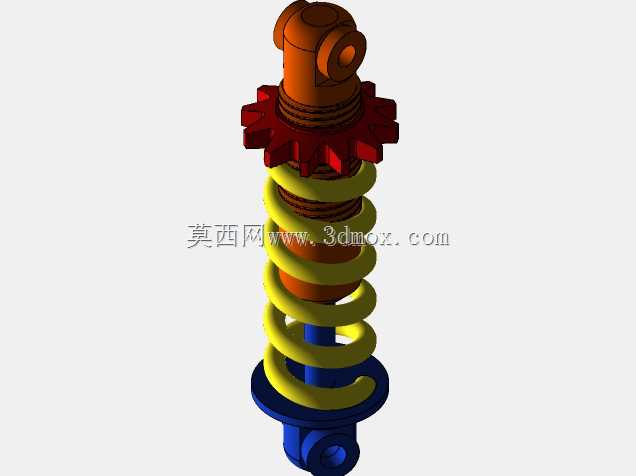

　　该结构展示的是一种以螺旋弹簧承载、液压阻尼耗能为核心思路的减震部件，常见于车辆悬架、小型移动设备、试验台架以及需要抑制往复冲击的机械连接部位。模型中黄色螺旋弹簧位于两端安装座之间，承担主要弹性支撑任务；蓝色端盖与红色连接座形成轴向限位和传力路径，内部阻尼元件则用于把弹簧反复伸缩时储存和释放的能量转化为热耗散，从而降低冲击后的连续振荡。

　　从实际使用场景看，这类部件并不只是简单“顶住载荷”，而是要在路面起伏、设备启停、载荷突变或外部碰撞时，同时完成支撑、缓冲和衰减振动三项工作。弹簧刚度决定承载能力与静变形量，阻尼特性则决定回弹速度和振动收敛效果。若刚度过大，微小颠簸会直接传递到机架；刚度过小，又可能造成行程耗尽或姿态失稳。若阻尼偏弱，弹簧会多次弹跳；阻尼过强，则部件近似刚性连接，缓冲效果下降。因此在结构设计时，需要把弹簧中径、有效圈数、线材直径、端部并圈形式、活塞杆导向长度、安装座强度以及极限压缩间隙统一考虑。

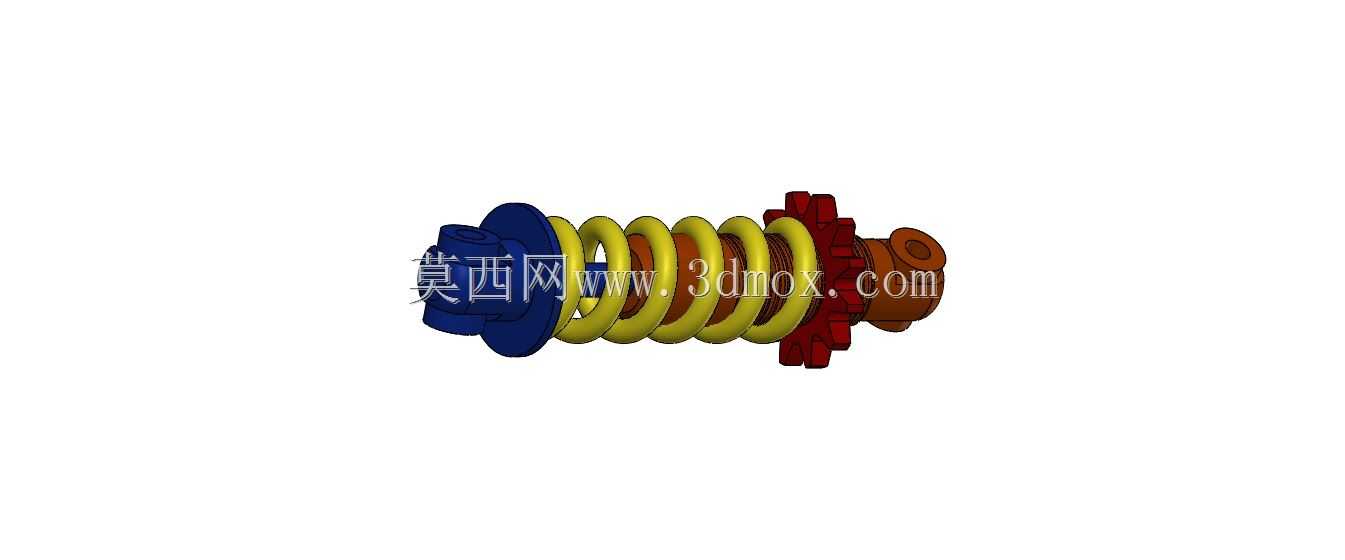

　　外形上，该模型采用同轴布置，弹簧围绕阻尼构件外侧安装，这种方式结构紧凑，径向占用相对可控，同时便于两端通过法兰、销轴或螺纹接口与外部设备连接。左侧蓝色端件具有较大的承压面，可用于传递轴向载荷并约束弹簧端部；右侧红色座体带有齿状或凸缘结构，适合作为安装定位、防转或与相邻支架配合的界面。中部弹簧的节距和圈数在三维模型中清晰可见，能够直观检查压缩过程中相邻圈是否干涉、端部贴合是否稳定，以及弹簧在偏载情况下是否会与中心部件发生摩擦。

　　安装边界方面，选型时不能只关注外观长度，还需要明确自由长度、工作长度、极限压缩长度和最大伸长长度。设备空载时，弹簧应保留预压缩量，避免受拉或松脱；满载时，弹簧不能压并，阻尼器也不能到达机械硬限位；在冲击工况下，端部连接座需承受附加弯矩，因此安装面的平行度、销轴间隙和支架刚度都会影响寿命。若两端安装面偏斜过大，弹簧会产生侧向弯曲，活塞杆密封处也容易出现偏磨。

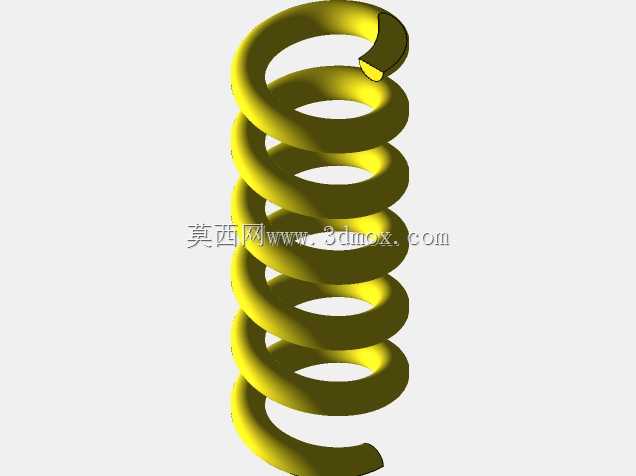

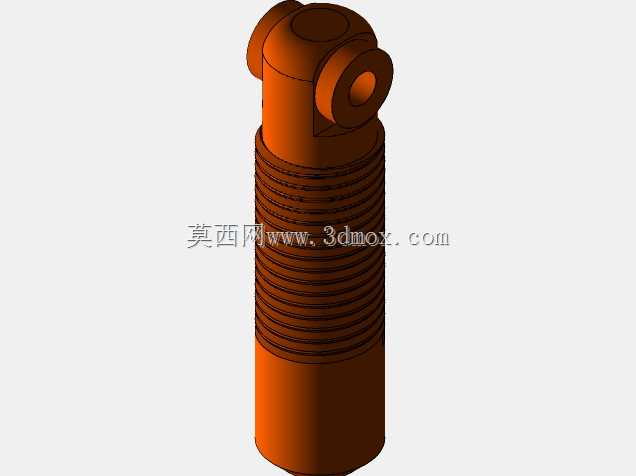

　　建模过程中，螺旋弹簧是表达重点之一。弹簧中心线应沿阻尼器轴线建立，扫掠截面保持稳定，端部并圈和磨头结构需要根据实际工艺补充；端盖、连接座和中心杆件之间应保留合理装配间隙，不能为了外观贴合而忽略运动空间。红色端座上的凸缘、孔位和加强形貌应与受力方向对应，薄壁区域需关注冲压或铸造可行性。对于渲染展示，可通过不同颜色区分弹簧、阻尼筒体和安装座，便于评审时识别功能分区，但在工程出图阶段仍应依据材料和装配关系重新规范图层与件号。

　　在维护和装配层面，该类减震器通常要求弹簧与阻尼元件同轴，端部支承面不得有明显尖角或焊渣，防止应力集中。弹簧表面若用于车辆或户外设备，还需考虑防腐涂层；阻尼筒体外部应避免泥沙堆积，密封区域不宜与弹簧直接摩擦。通过三维结构可以提前检查拆装空间：端部紧固件是否有扳手空间，弹簧压缩后是否便于取出，连接座孔位是否与支架孔系一致，这些细节都会影响现场装配效率。

　　整体而言，该模型适合用于机械结构教学、悬架缓冲方案演示、零部件选型沟通以及三维装配练习。它把弹性元件、阻尼元件和安装接口集中在一个较小的轴向空间内，体现了减震部件在承载与减振之间的平衡关系。
