标准拉杆式气动活塞执行缸结构

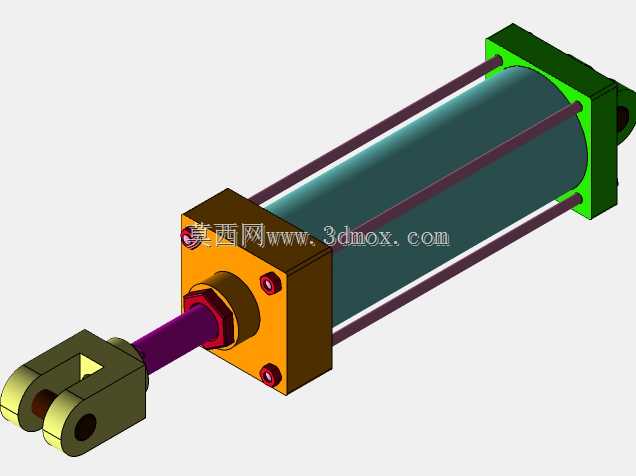

　　该结构对应自动化生产线中最常见的拉杆式气动执行元件，整体由前端耳环连接件、活塞杆、前端盖、缸筒、四根贯穿式拉杆、后端盖及侧向气口组成，可直接用于工装夹具压紧、直线推料、门体启闭、升降托举、分拣挡停等往复直线动作场景。在设备布局阶段，这类元件通常安装在机架侧板、安装立板或专用气缸座上，前端通过耳环或浮动接头与负载摆臂、滑块、压头连接，能够把压缩空气的压力能转换为稳定的直线机械运动。

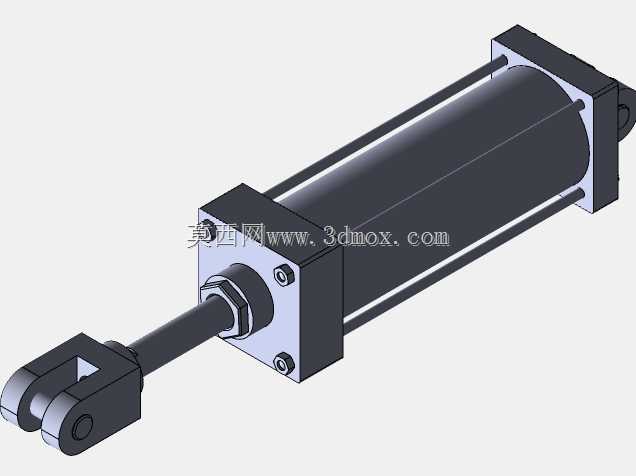

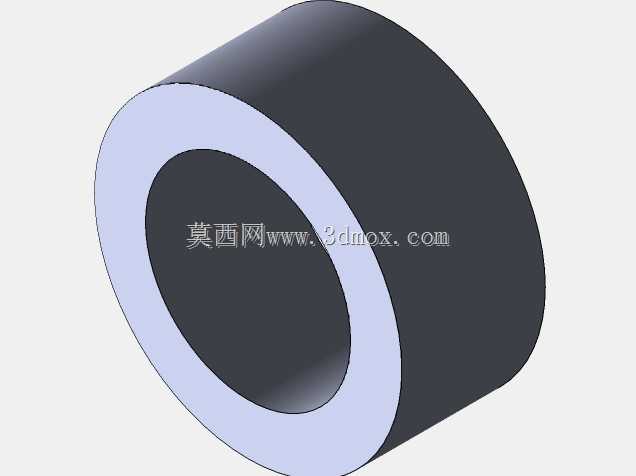

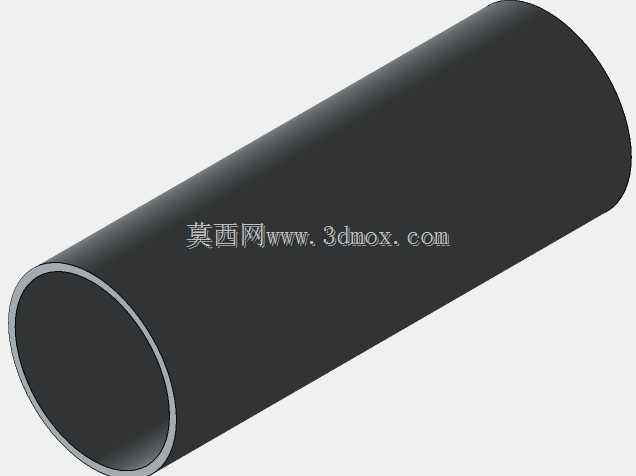

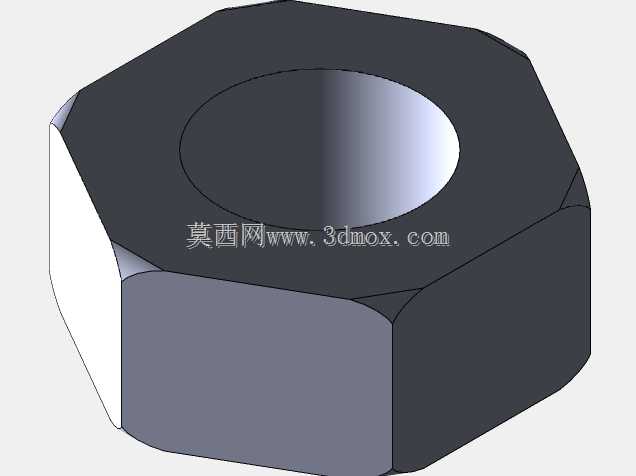

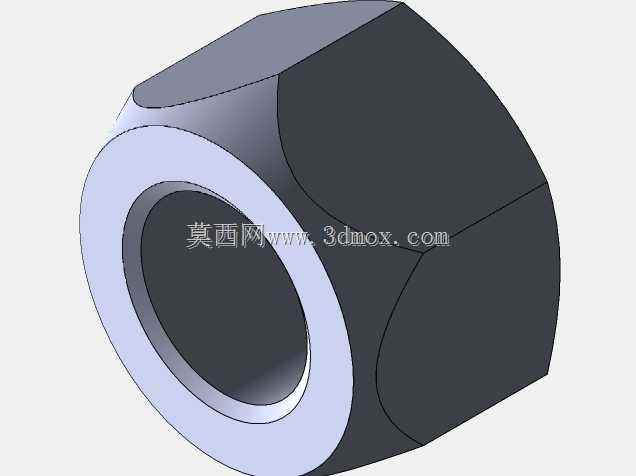

　　从外形边界看，模型保留了气缸轴向总长、缸筒外径、端盖厚度、拉杆分布圆、活塞杆伸出长度和耳环铰接孔位等关键结构。缸体部分采用圆柱形筒身，两端由方形端盖封闭，四根拉杆沿端盖四角贯穿并通过端部紧固，使缸筒在受压工况下保持轴向约束。这种布置的优点是结构直观、装拆方便，端盖与缸筒之间的同轴关系主要依靠加工止口和拉杆预紧保证。进行三维布置时，不能只考虑缸体静止状态下的外包络，还需要预留活塞杆完全伸出后的轴向空间，并核对耳环随运动产生的角度变化，避免与护罩、线槽、传感器支架或相邻机构发生干涉。

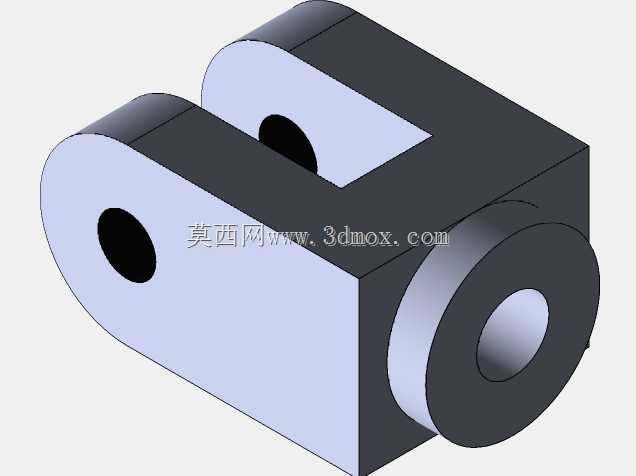

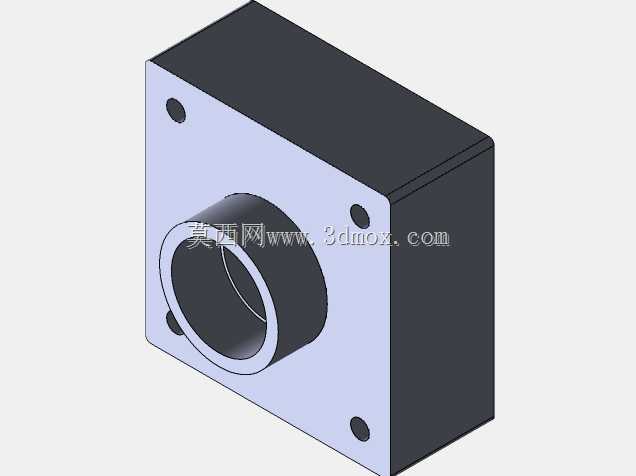

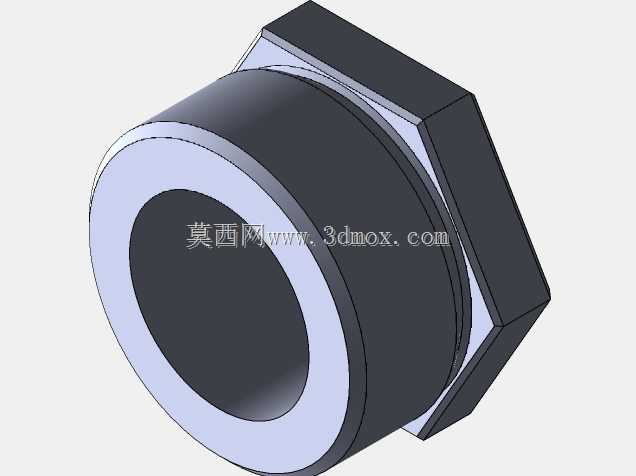

　　前端活塞杆区域设置了导向与密封安装位置，杆端通过叉形耳环与外部负载铰接。铰接结构适合承受一定范围内的偏摆，当执行对象不是严格沿气缸轴线运动时，可以降低活塞杆受到的侧向弯矩。实际选型和建模时，应重点关注耳环孔中心到前端盖端面的距离、活塞杆直径、螺纹连接段长度以及杆端连接件的转动空间。若负载导向精度不足，单纯依靠气缸活塞杆承受横向力并不合理，通常需要配合直线导轨、导杆或导柱承受侧向载荷，气缸只负责提供轴向推力。

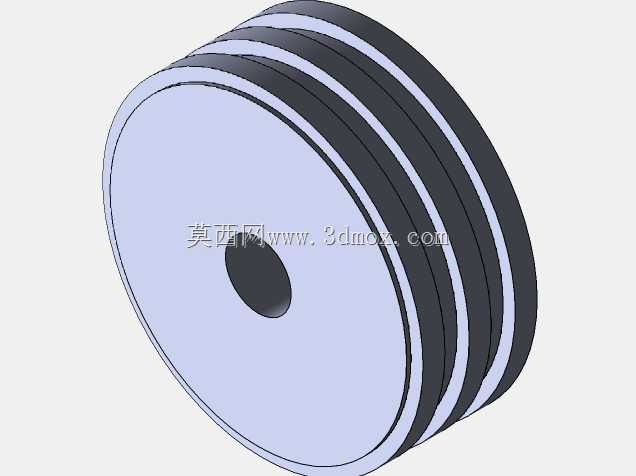

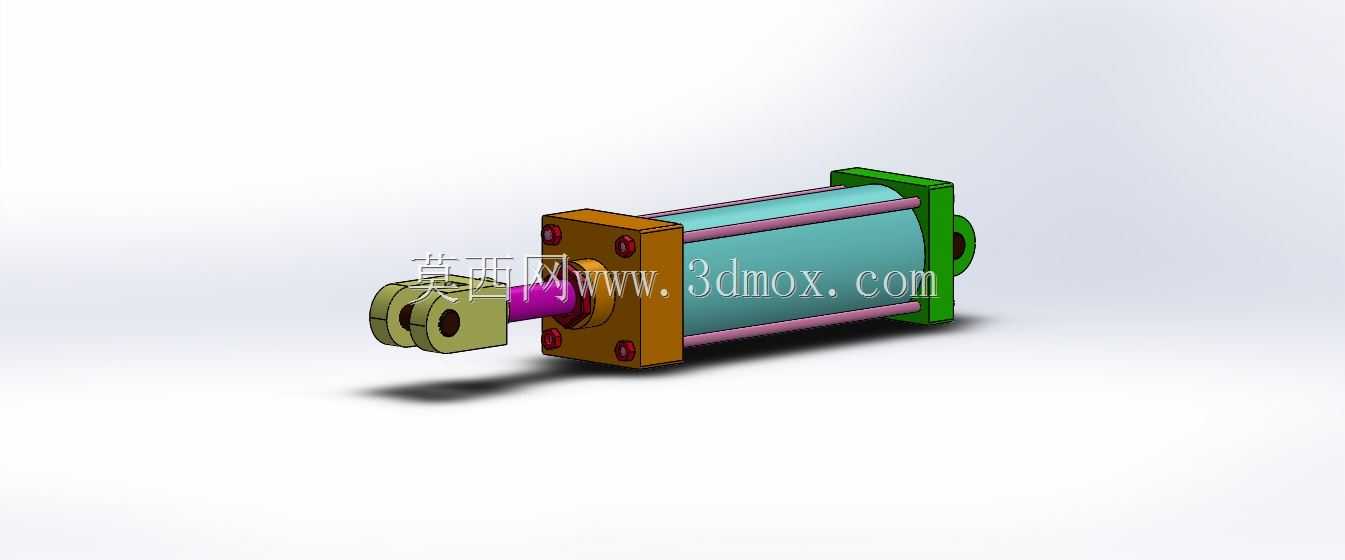

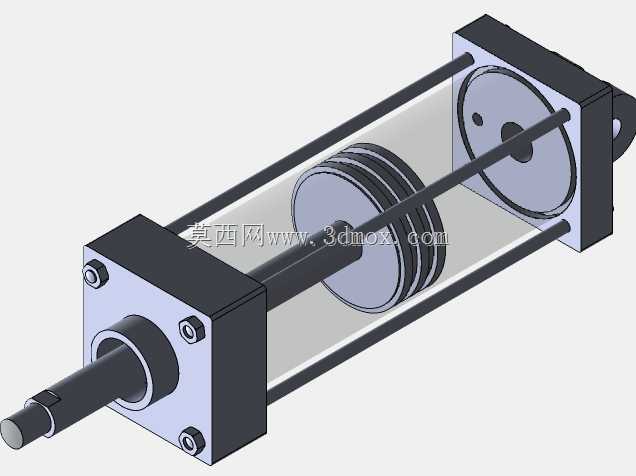

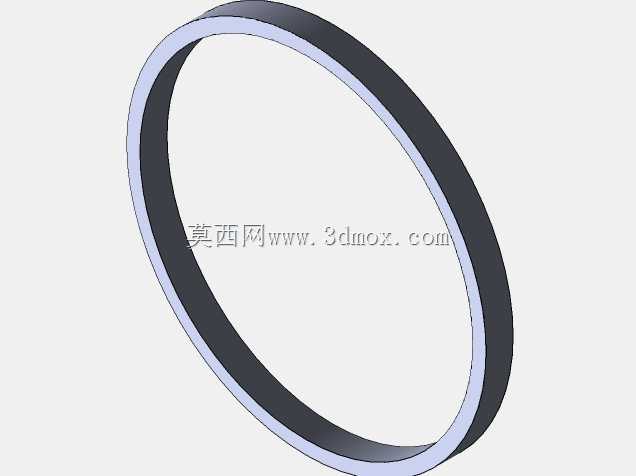

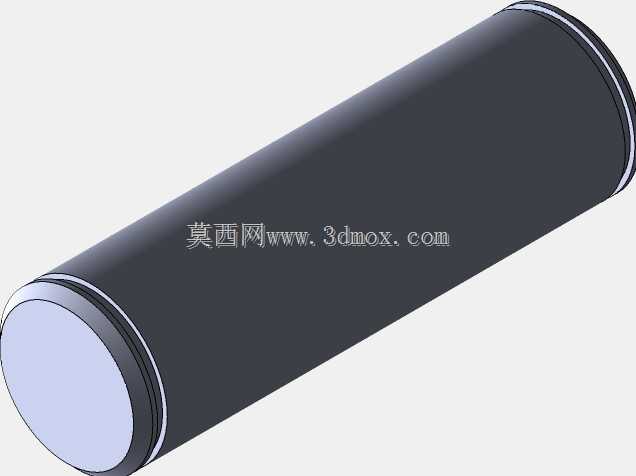

　　后端盖侧面保留了气路接口特征，压缩空气经接口进入缸筒无杆腔或有杆腔，推动活塞沿轴向移动。活塞位于缸筒内部，虽然外观上被筒身遮挡，但它是实现力输出的核心零件，外径与缸筒内壁形成配合，外周需要布置密封圈以减少两腔之间的气体泄漏。活塞杆与活塞之间通过同轴连接传递推力，前端盖则承担杆侧导向、防尘和密封作用。模型中将端盖、拉杆、缸筒、活塞杆和耳环以不同颜色区分，便于在装配评审时识别零件层级，也有利于后续拆解出工程图或进行运动干涉检查。

　　设计思路上，这类气缸强调标准化、互换性和维护便利性。方形端盖配合贯穿拉杆的形式，使相同缸径下可以通过更换缸筒长度获得不同行程，而端盖、活塞杆、密封件和连接件仍可保持较高通用度。对于设备设计者而言，行程选择需要结合实际动作距离、末端缓冲位置和调节余量综合确定；行程过短会导致机构无法到位，行程过长则增加占地、成本和活塞杆受弯风险。缸径选择则与负载质量、工作压力、动作方向、摩擦阻力和安全系数相关，不能仅凭安装空间反推输出力。

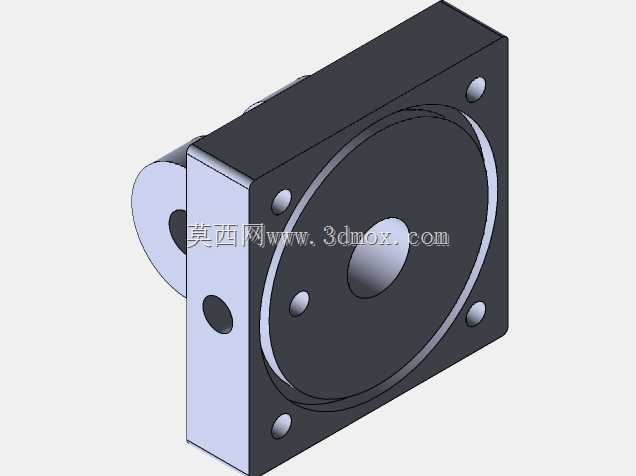

　　在安装边界方面，后端盖带有铰接或固定连接特征，可根据设备需要选择脚座、法兰、耳环或尾铰等方式。若采用固定安装，气缸轴线应尽量与负载运动方向一致；若采用摆动安装，前后铰接中心必须形成明确的回转平面，并保证气管在摆动过程中不过度弯折。模型侧向气口的位置也提示布管时要留出接头和扳手空间，尤其是在多气缸密集排列的夹具站中，气管弯曲半径、电磁阀安装距离和磁性开关走线都应在三维阶段同步校核。

　　从功能特性看，气动活塞缸结构简单、响应较快、对环境适应性较好，在高速轻载、频繁启停的场合比电动执行机构更便于维护。其推力受气源压力波动影响，低速平稳性和位置保持能力不如伺服电缸，因此在精密压装或需要严格位移控制的工位，通常要配合导轨、限位螺钉、液压缓冲器、磁性开关或外部挡块使用。该三维结构完整表达了拉杆气缸的主要装配关系，可用于气动回路教学、夹具布局参考、设备干涉检查以及执行元件外形选型核对。
