带喷淋系统手推式转子式耕作设备

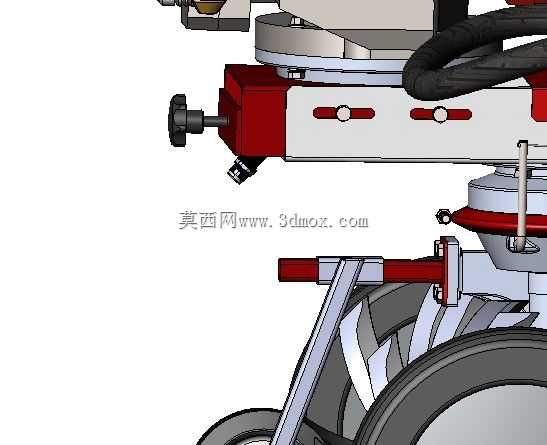

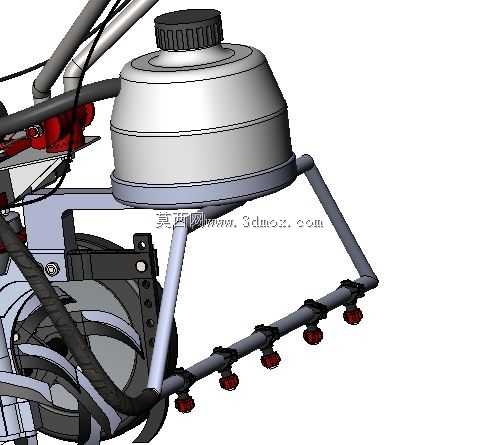

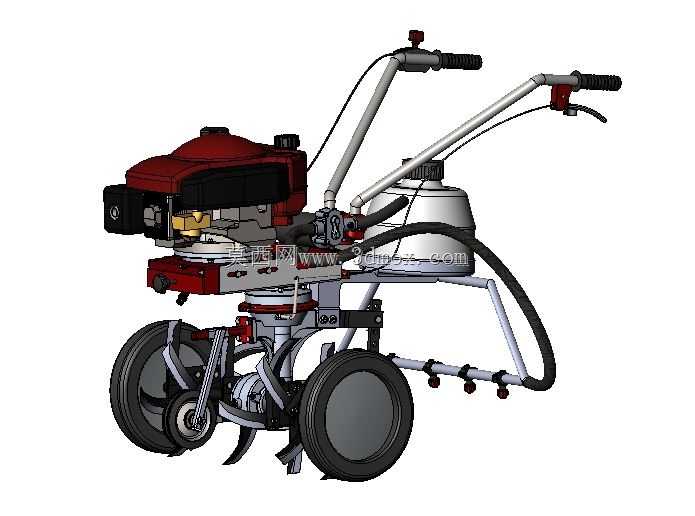

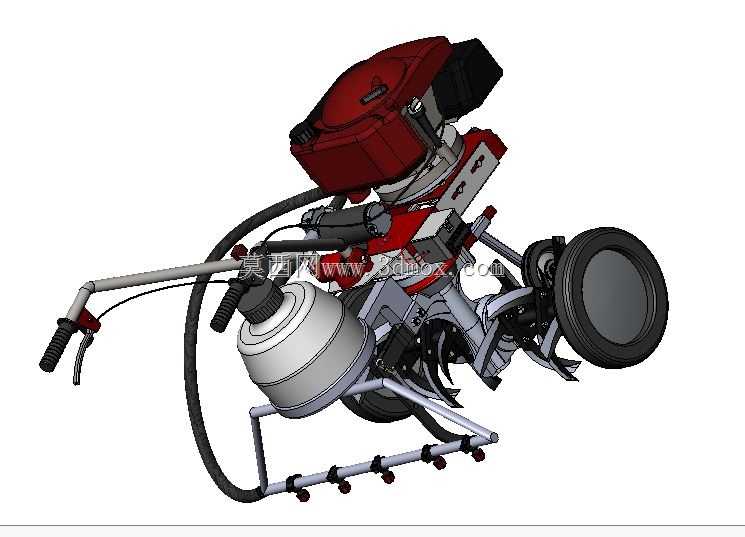

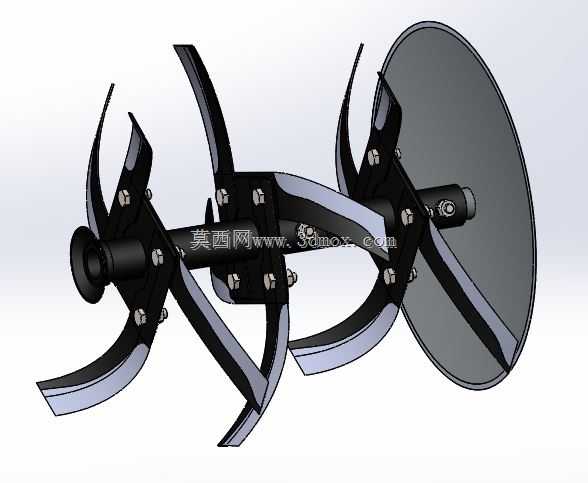

这款手推式动力耕作设备主要面向丘陵山地、设施大棚、零散地块的农业生产场景，适配平原小块农田、果园行间、蔬菜种植基地的日常作业需求，可同时完成表层土壤旋耕破碎、作物根区浅松、作业面药剂/水肥喷淋的复合工序，解决传统小型农机功能单一、转场不便、作业覆盖不全的痛点。设备采用单缸内燃动力作为核心输出源，动力单元布置在整机上部靠前位置，通过带张紧调节的传动结构将动力分流至下部耕作转子与后部喷淋管路，动力传递路径短、传动损耗低，可根据不同作业工况切换动力输出模式，单独完成耕作或喷淋作业，也可同步联动实现耕后即时喷淋。整机采用双支撑轮加前置辅助限深轮的行走布局，两个大直径行走轮布置在耕作转子两侧，承担整机主要承重与行走导向功能，前置小直径限深轮可通过调节杆调整离地高度，精准控制耕作深度，避免耕作转子入土过深损伤作物根系或入土过浅达不到碎土效果；扶手采用可调节角度的双把手设计，把手端部集成油门控制、离合操作与喷淋开关，操作人员可根据身高与作业习惯调整扶手角度，长时间作业不易产生疲劳。后部搭载的喷淋系统包含储液罐体、加压管路、多组雾化喷头，储液罐采用耐腐蚀材质制作，罐体加注口布置在顶部便于快速加注水肥或药剂，加压管路沿机架后侧布置，喷头等距排列在横向喷杆上，喷杆高度可根据作物高度进行调节，喷出的雾滴均匀覆盖作业幅宽，可在耕作后同步完成土壤消毒、水肥追施、病虫害防治作业，减少后续单独进地作业的次数，降低对土壤的压实程度。设计过程中充分考虑小型农机的转场便利性，整机重心控制在行走轮轴线附近，扶手处可施加抬升力轻松完成短距离转场，机架采用高强度薄壁管材焊接成型，在保证结构强度的前提下尽可能降低整机自重，各外露传动部件均设置防护挡板，避免作业过程中泥土、杂草卷入传动结构影响运行，管路走线沿机架管材内侧布置，通过卡扣固定避免作业过程中管路被枝条刮蹭破损。整机作业幅宽适配多数垄作种植的垄距尺寸，整体长度控制在成年人可轻松推行的范围内，宽度满足大棚内行间通行要求，高度可通过扶手调节适配不同操作场景，各连接部位采用标准紧固件连接，日常维护时可快速拆卸清理耕作转子上缠绕的杂草、更换磨损的耕作刀片，喷淋喷头采用快拆结构，堵塞后可快速疏通或更换，储液罐底部设置排污口，作业完成后可快速排空罐内残留液体，避免残留药液长期腐蚀罐体。
