立式支撑结构储料竖井三维设计

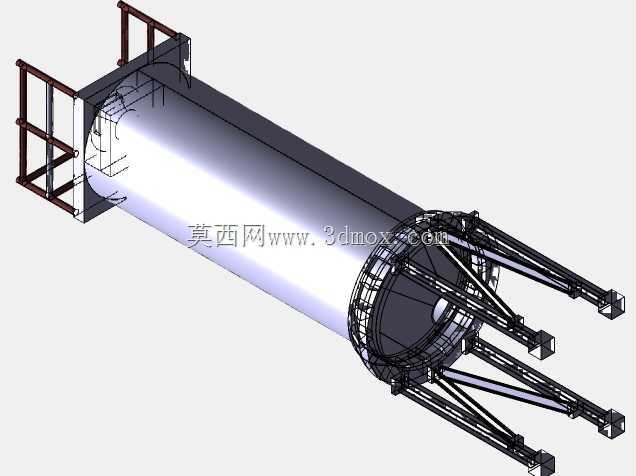

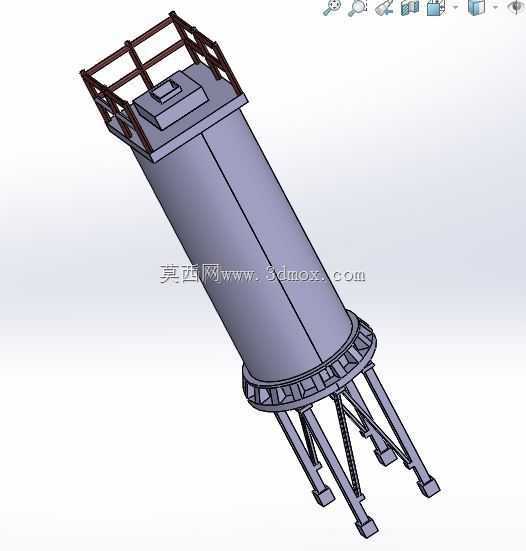

　　在散料存储、中转输送的工业场景中，这类立式竖井结构常作为物料暂存单元，衔接上游来料与下游给料、计量工序，常见于粮食加工、建材生产、矿山散料转运、化工粉体输送等生产线中，承担物料缓存、稳压给料的核心作用，避免上游来料波动对下游连续生产造成冲击。从结构设计逻辑来看，整个模型采用立式直筒作为主体储料段，筒体下部设置锥段过渡，匹配底部支撑结构的受力传递路径，避免直筒段直接与支撑结构连接造成的局部应力集中。顶部设置操作平台与安全护栏，平台预留人孔与设备安装位，可满足日常巡检、料位计安装、内部清堵作业的操作空间需求，护栏高度符合工业操作平台的安全防护要求，横杆与立杆的排布间距满足防坠落的防护标准。支撑部分采用多根斜向支腿沿筒体周向均匀排布，

　　支腿底部设置方形安装脚板，脚板上预留螺栓安装孔，可通过地脚螺栓与土建基础牢固连接，斜向支腿的倾斜角度经过受力校核，可将筒体满载时的垂直载荷、风载、轻微地震载荷均匀传递到基础上，避免支腿出现失稳变形。筒体与支腿连接位置设置环形加强法兰，法兰上布置加劲肋，分散筒体与支腿连接位置的局部载荷，避免满载时筒体下部出现局部凹陷变形。从安装边界来看，设计时需要预留支腿外侧的安装操作空间，保证地脚螺栓安装时有足够的扳手操作空间，顶部平台需要预留与上游进料设备的对接接口位置，底部锥段出口需要匹配下游给料设备的进料口尺寸，保证物料下落时不会出现撒漏、卡料问题。建模过程中，筒体部分采用薄壁结构建模，按照实际板材厚度设置壁厚，

　　避免采用实体建模造成的重量计算偏差；护栏部分采用型材截面扫描建模，还原实际型钢的截面形状，保证后续工程算量时的材料统计精度；支腿部分采用型钢拼接结构，每根支腿与环形法兰的连接位置都设置了连接板，匹配实际焊接装配的工艺要求，避免出现无连接结构的建模错误。在实际工程应用中，这类储料竖井的设计需要根据存储物料的安息角调整底部锥段的倾斜角度，保证物料能够依靠自重顺利下滑，不会出现物料粘壁、架桥堵塞的问题；如果存储的是磨琢性较强的物料，还需要在筒体内壁增加耐磨衬板的安装位，模型中预留了衬板安装的螺栓孔位置，可根据实际物料特性选配衬板。顶部平台的载荷设计需要考虑巡检人员的重量、临时放置检修工具的载荷，护栏的承载力满足侧向冲击的防护要求，

　　避免人员倚靠时出现护栏变形。整个结构的重心沿筒体中心轴线垂直向下，支腿的排布半径经过计算，保证满载时整个结构的抗倾覆系数满足室外安装的抗风要求，即使在露天工况下也不会出现倾覆风险。建模时对所有焊接位置都做了工艺性处理，避免出现无法焊接的锐角夹缝结构，所有外露边都做了倒角处理，减少现场安装时的划伤风险。对于需要配置料位监测、破拱装置的工况，模型在筒体侧壁预留了传感器安装孔、空气炮安装位，可直接在对应位置开孔安装配套设备，不需要二次对筒体进行补强计算，缩短现场安装改造的周期。支腿的高度设计可根据下游设备的安装高度进行参数化调整，整个模型的特征参数可编辑，能够快速适配不同产能、不同安装空间的项目需求，不需要重新从零开始建模，大幅提高结构设计的工作效率。
