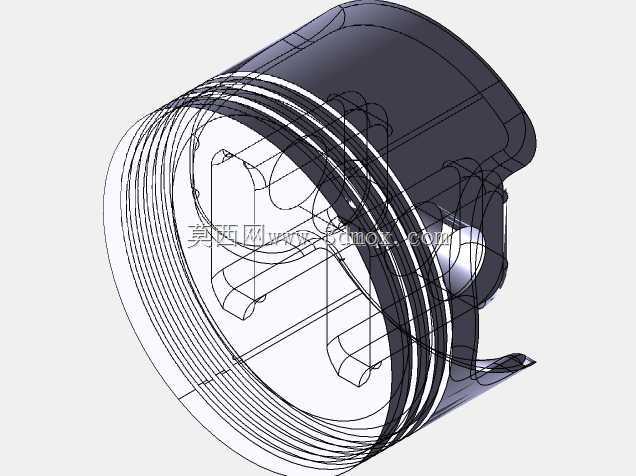

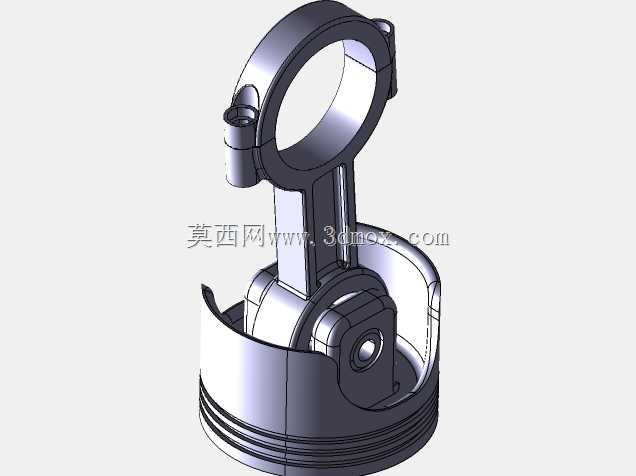

这套活塞连杆组件的三维结构,完全围绕往复式内燃机的实际做功逻辑搭建,日常在车用汽油机、小型通用动力设备的气缸内部承担核心动力转换职能,是把燃料燃烧产生的气体压力转化为曲轴旋转扭矩的关键执行部件。做结构设计的时候最先要卡的是气缸套的安装边界,活塞裙部的外圆尺寸必须和对应缸径的配合公差留足余量,既要保证活塞在缸筒内往复运动时不会出现卡滞,也要把活塞环的侧隙、背隙、开口间隙控制在合理范围,避免工作状态下热膨胀导致的拉缸故障,同时还要保证活塞环和缸壁的贴合度,把燃烧室的燃气密封、缸壁润滑油刮除、多余热量传导这三个核心功能做扎实。

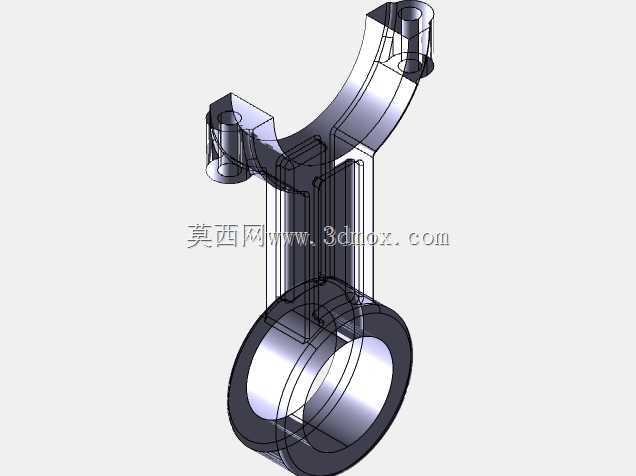

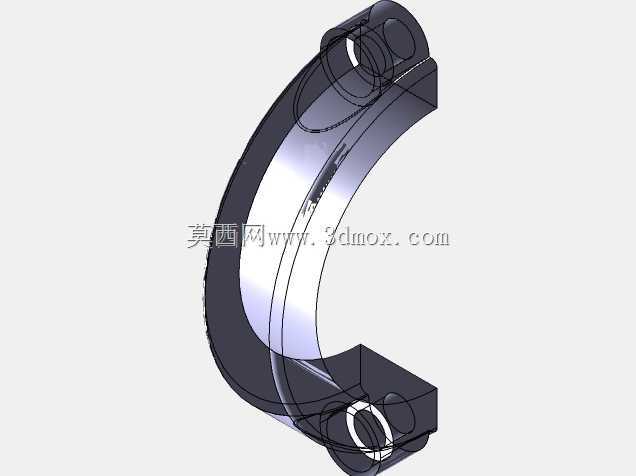

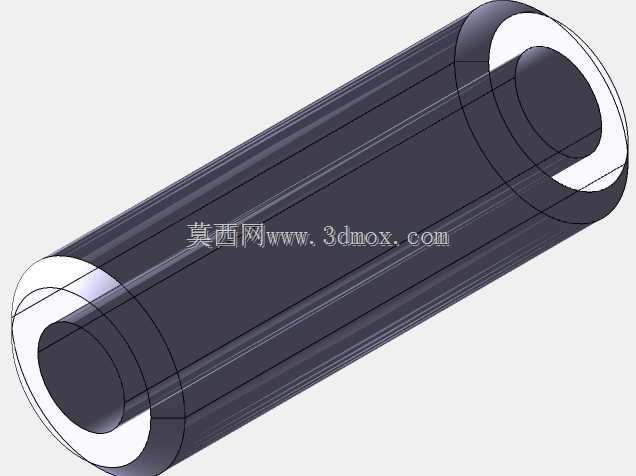

连杆部分的结构采用了分体式大头设计,大头端的轴瓦安装位需要和曲轴的连杆轴颈尺寸完全匹配,安装时通过连杆螺栓把连杆盖和杆身锁紧,锁紧力矩的对应结构在模型里做了完整的螺栓孔位与定位止口,保证装配后连杆大头的圆度不会因为锁紧力出现形变偏差。连杆小头端通过活塞销和活塞本体连接,模型里预留了活塞销的安装孔位与卡环槽,实际装配时活塞销可以采用全浮式或者半浮式的连接方案,对应的配合公差在建模时已经按照常规车用发动机的设计规范做了尺寸预留,小头端内部也预留了衬套的安装空间,用来降低活塞销传递冲击力时的磨损速率。
从实际应用场景来看,这套组件在发动机运转时需要承受极高的交变载荷,做功冲程里活塞顶面承受燃烧爆发的高压气体推动,通过活塞销把力传递给连杆,连杆再把直线往复运动转化为曲轴的旋转运动,整个过程中活塞的往复速度随曲轴转角不断变化,会产生不小的往复惯性力,所以建模时活塞的内部结构做了合理的减重设计,在保证活塞顶部、销座位置结构强度的前提下,去掉了非受力区域的多余材料,降低往复运动的惯性质量,减少发动机高速运转时的振动与轴瓦冲击载荷。活塞头部的环带位置按照三道环的常规布局设计,两道气环一道油环,油环位置预留了回油孔结构,保证刮下的润滑油可以顺利回流到油底壳,不会进入燃烧室造成烧机油的问题。
安装边界上,活塞在上止点位置时,顶部和气缸盖燃烧室的间隙需要控制在合理范围,避免活塞顶碰气门或者燃烧室压缩比不符合设计要求,模型里活塞的顶面形状按照平顶活塞的常规结构设计,适配大多数楔形或者浴盆形燃烧室的汽油机结构,连杆的中心距尺寸也按照对应排量发动机的常规冲程做了匹配,保证曲轴回转时活塞的行程符合设计值,不会出现活塞在下止点位置时碰撞曲轴平衡块的问题。整个组件的所有配合面都做了合理的倒角与圆角过渡,尤其是连杆杆身和大小头的连接位置,采用了应力分散的圆弧过渡结构,避免交变载荷作用下出现应力集中导致的连杆断裂故障,活塞销座位置也做了加强筋结构,把气体爆发压力带来的载荷均匀分散到活塞整个裙部,避免销座位置出现开裂。
在实际的设备选型与结构参考场景里,这套模型可以作为小排量内燃机改型设计的基础参考,设计人员可以根据目标机型的缸径、冲程、压缩比参数,调整活塞的外圆尺寸、连杆中心距、活塞顶部形状,快速完成曲柄连杆机构的初步方案搭建,也可以作为教学场景里讲解内燃机工作原理的直观演示模型,帮助初学者理解活塞连杆组件的装配关系与动力传递路径。建模过程中所有的结构细节都还原了实际量产零部件的工艺特征,比如连杆大头的定位止口、活塞环槽的卸荷槽、活塞裙部的型线变化,都没有做简化处理,能够直接用于后续的工程图导出、干涉检查、运动仿真分析工作,在做运动仿真时可以直接给组件添加对应的运动副约束,模拟不同曲轴转速下活塞的运动轨迹、连杆的摆角变化,校核整个运动过程中是否存在结构干涉,为后续的零部件强度校核、动力学分析提供准确的三维数模基础。
