同轴式双级圆柱齿轮减速箱结构设计

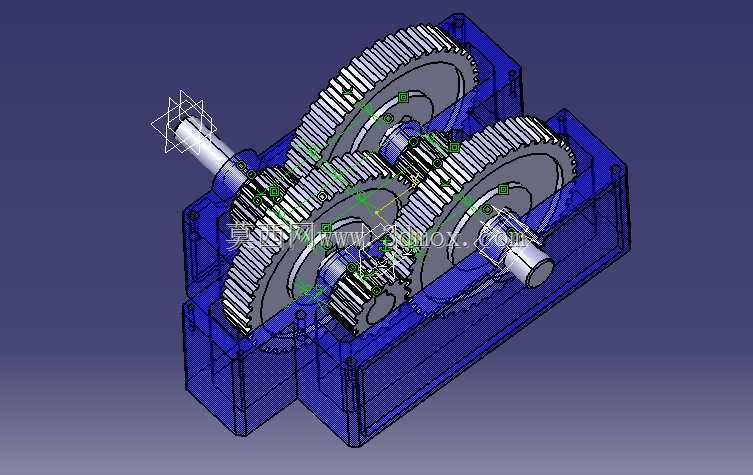

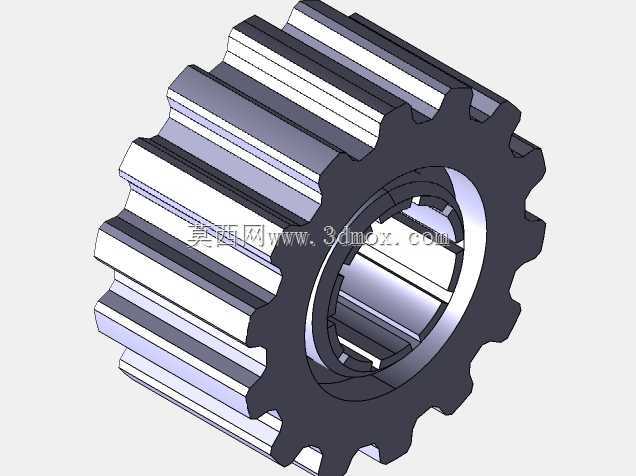

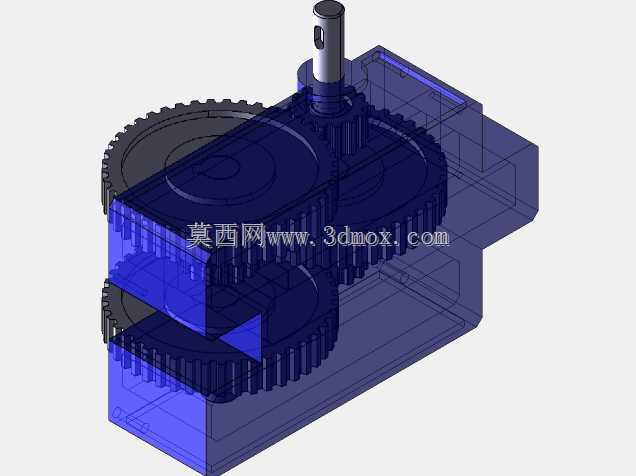

　　这款双级圆柱齿轮减速结构，常配套在输送线驱动端、小型自动化生产线动力输入端、轻工包装设备的动力传递环节，也可作为小型机床进给机构的减速单元使用，核心作用是匹配原动机高转速低扭矩的输出特性，将输入的高转速通过两级齿轮啮合降速后，放大输出扭矩，适配工作端低转速大扭矩的负载需求。从结构布局来看，采用同轴式输入输出轴布置，输入轴与输出轴轴线重合，能大幅缩减设备安装时的轴向占用空间，对于安装空间局促、动力输入与输出端需保持同轴线的设备场景，这种布局的适配性远高于展开式双级减速结构。设计阶段优先考虑了齿轮啮合的载荷分布均匀性，高速级采用小模数斜齿圆柱齿轮，斜齿结构啮合重合度更高，传动过程更平稳，能有效降低高速运转时的齿轮冲击与噪音，

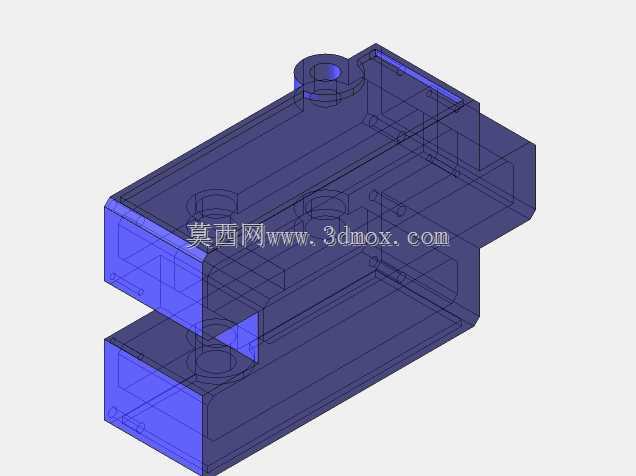

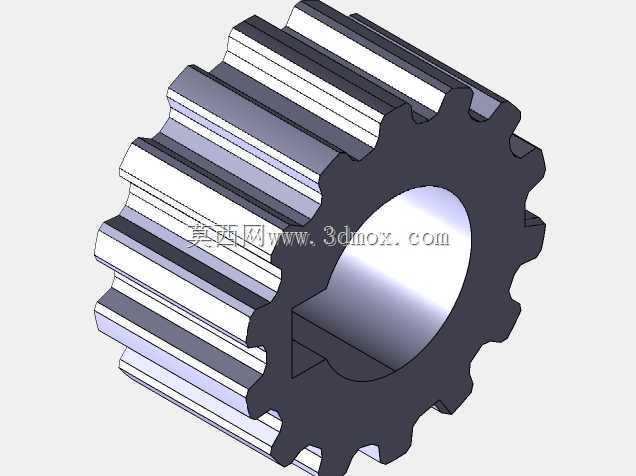

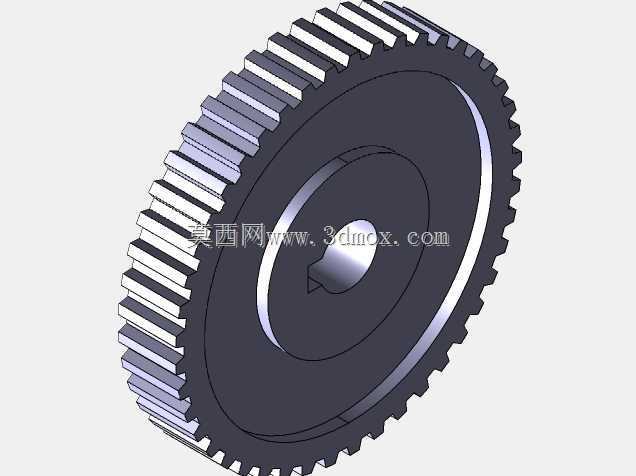

　　适配输入转速较高的工况；低速级采用直齿圆柱齿轮，承受低速大扭矩载荷时齿面接触强度与齿根弯曲强度更易保障，同时直齿结构加工难度更低，后期维护更换配件的成本也更可控。箱体采用剖分式结构，上下箱结合面沿轴线所在平面拆分，装配时可先将轴系组件预装完成后整体合箱，大幅降低装配难度，也便于后期开盖检修齿轮、轴承的磨损情况；箱体侧壁预留轴承安装孔位，孔位同轴度按照IT7级精度设计，保障轴系运转时的径向跳动控制在允许范围内，避免齿轮偏载导致的齿面异常磨损。安装边界方面，箱体底部设置一体化安装法兰面，法兰面预留6个均匀分布的螺栓过孔，可直接通过螺栓固定在设备安装基座上，安装时需保证法兰面与基座接触面的平面度不低于0.1mm/m，

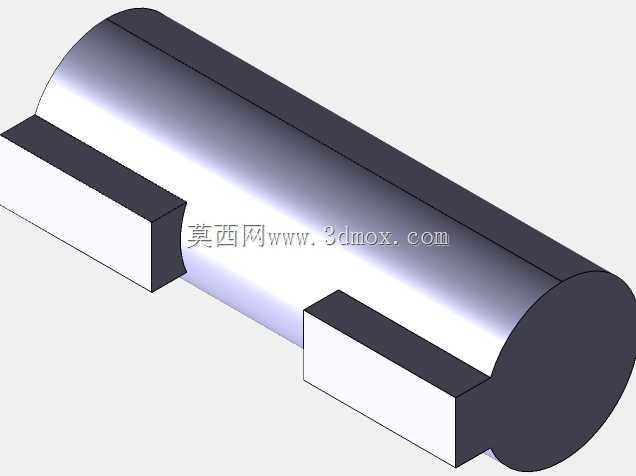

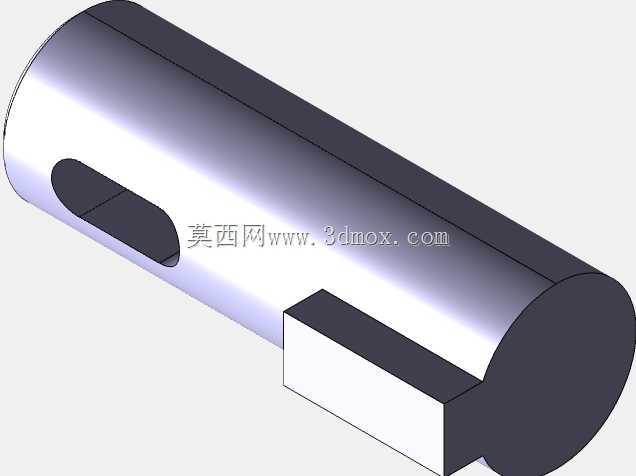

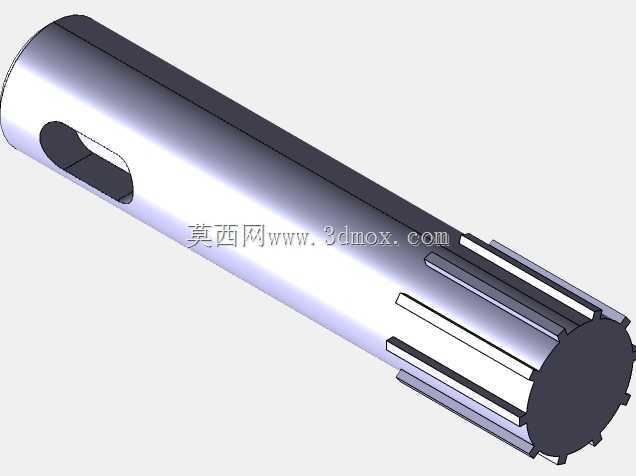

　　避免箱体安装后产生形变导致轴系卡滞；输入轴端预留标准轴伸长度与键槽尺寸，可通过联轴器直接与伺服电机、异步电机的输出轴连接，输出轴端同样采用标准平键连接结构，可配套链轮、带轮、联轴器等不同传动连接件，适配不同设备的动力输出连接需求。结构细节上，各级齿轮的传动比分配遵循等强度设计原则，高速级传动比略大于低速级，让两级齿轮的接触疲劳强度与弯曲疲劳强度尽量保持在同一水平，避免出现单级齿轮过早失效的情况；轴系上配套的滚动轴承选型考虑了径向载荷与少量轴向载荷的承载需求，轴承端盖设置密封槽，可安装毡圈油封或骨架油封，避免箱体内润滑油泄漏，同时阻挡外部粉尘、碎屑进入箱体内部污染润滑油。箱体内腔预留足够的储油空间，采用油浴润滑方式，

　　齿轮运转时带起的润滑油可同时润滑齿轮啮合面与轴承位置，无需额外配置复杂的强制润滑系统，降低了整体结构的复杂度与维护成本，适合长期连续运转的工况使用。在实际选型适配时，可根据输入端电机转速、输出端所需扭矩与转速，匹配对应模数与齿数的齿轮组合，箱体的核心安装尺寸保持通用化设计，无需大幅修改箱体结构即可适配一定功率范围内的动力传递需求，能有效缩短设备研发阶段的结构设计周期，也便于后续备件的通用化管理。
