三铰点式三角连杆机械臂结构设计

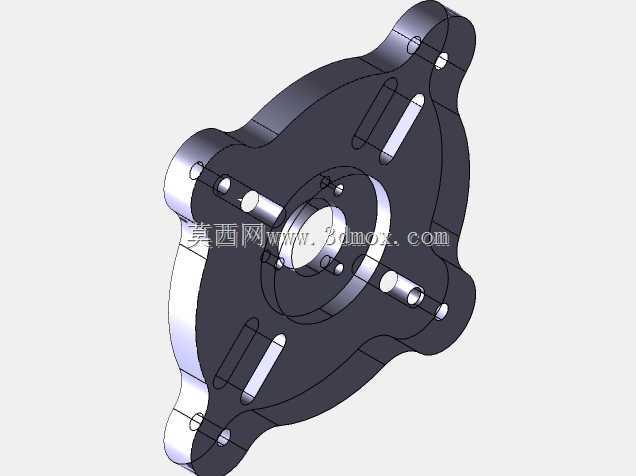

　　在自动化产线的工位转序、工装夹具的姿态调整、检测设备的探头位移等场景中，这类三角构型的连杆式机械臂构件是传递动力、约束运动轨迹的核心受力部件，区别于多轴串联的关节型机械臂，该构件属于平面连杆传动体系里的从动/中间传力部件，不集成驱动源，依靠两端及中部的三个铰接孔位，配合销轴与相邻的动力臂、执行端构件形成稳定的运动副，将驱动端的直线或旋转位移，按照固定的几何约束转化为执行端的指定轨迹运动，常见于轻载搬运工位、传感器安装支架的姿态调整、小型工装的夹紧机构联动等场景，适配的工况载荷多在数百牛级别，运动行程受自身孔位间距限制，不会出现多关节臂的累计误差问题。

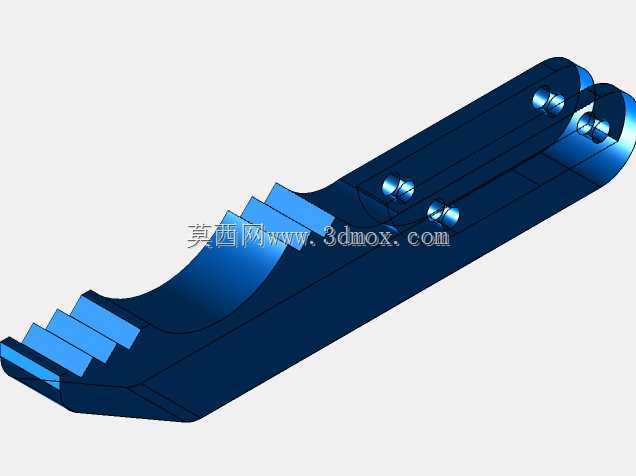

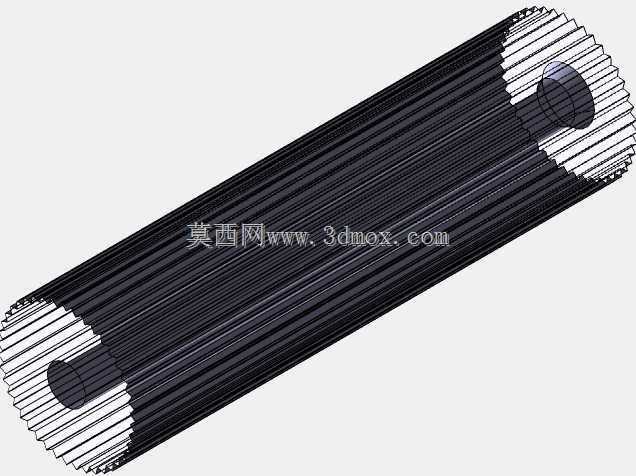

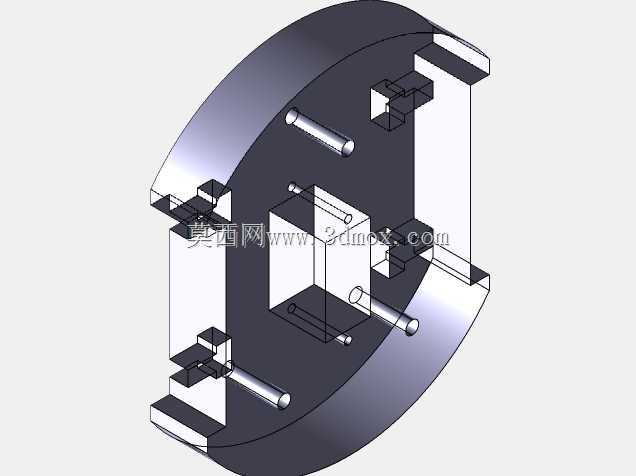

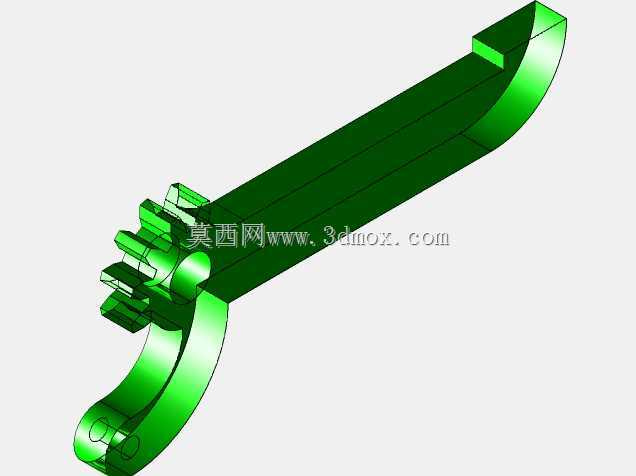

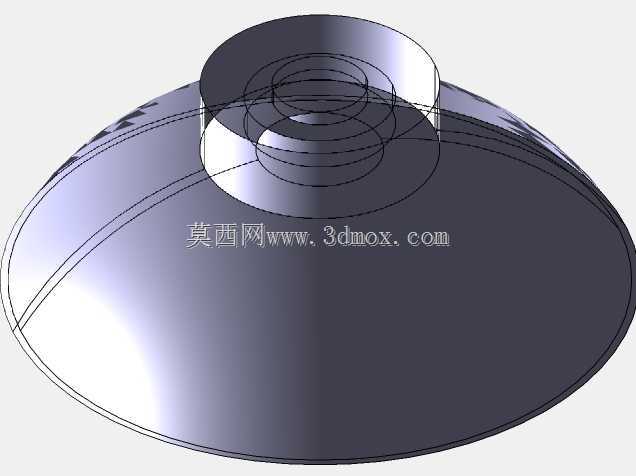

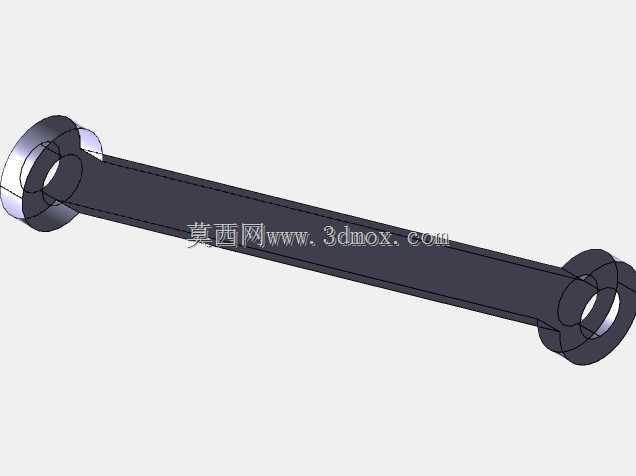

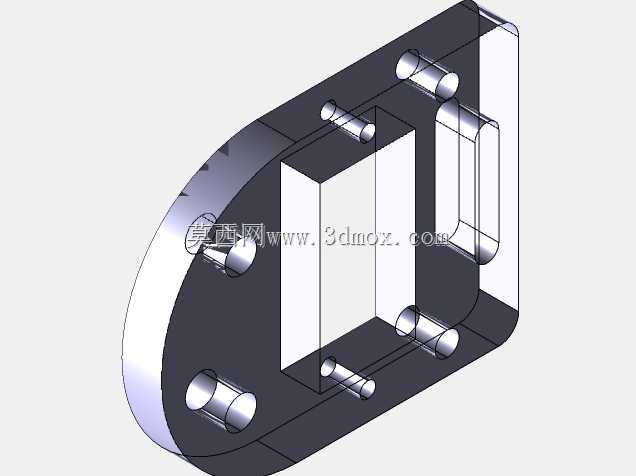

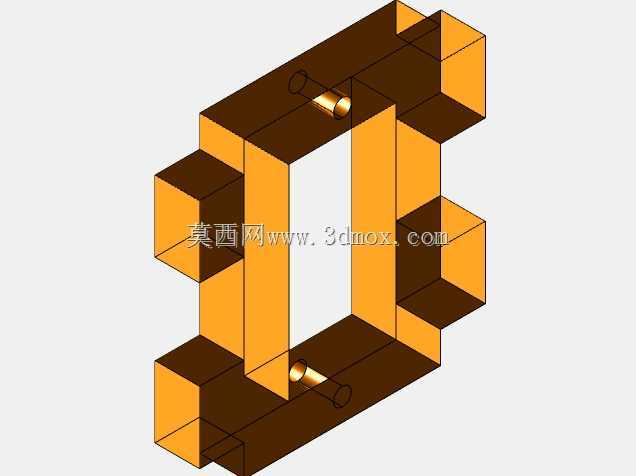

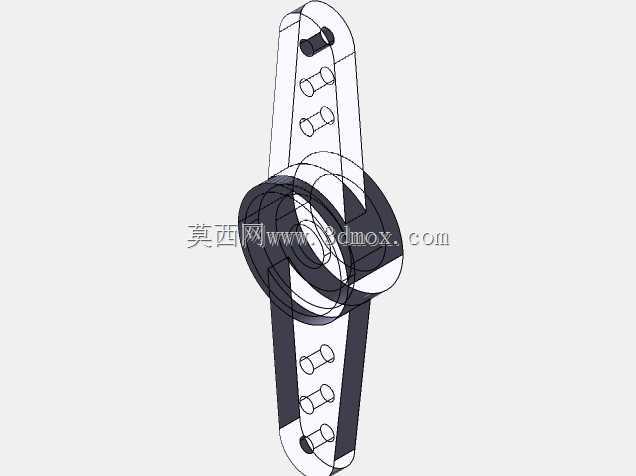

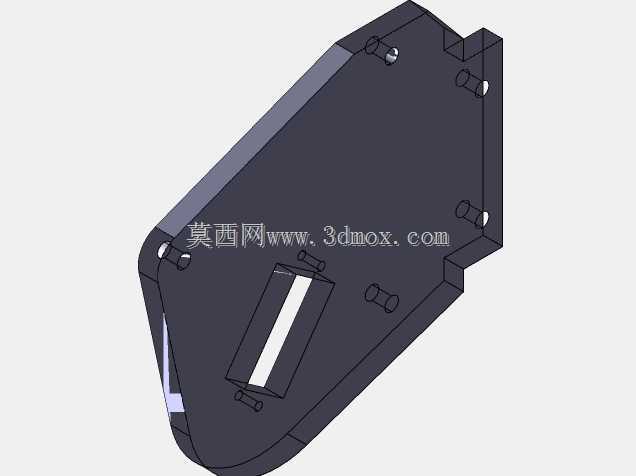

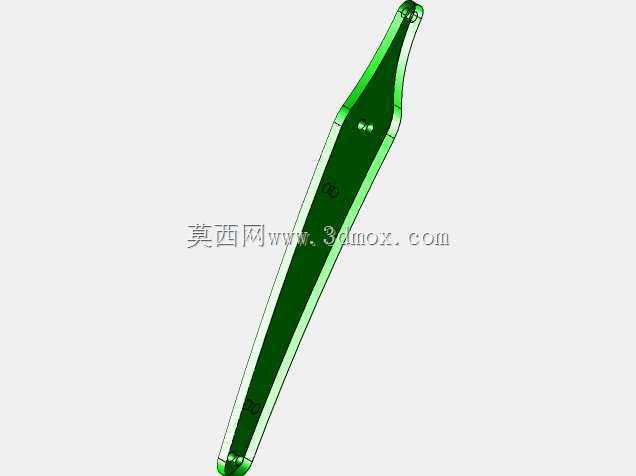

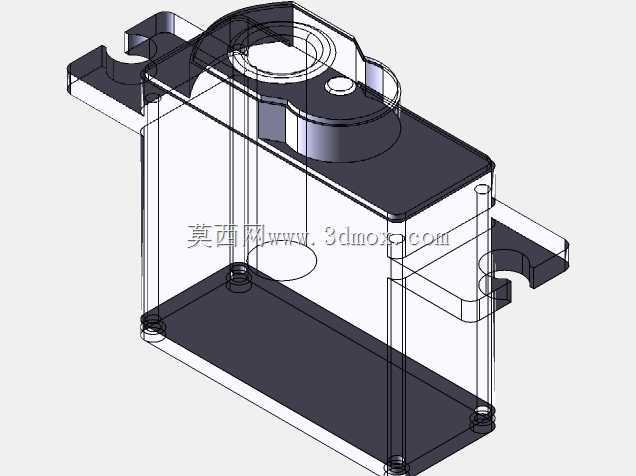

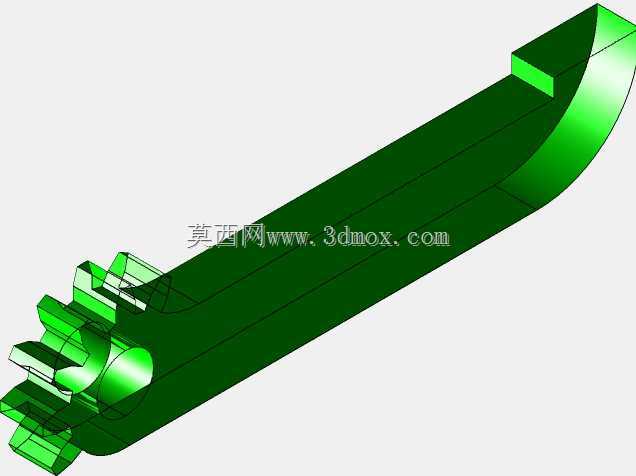

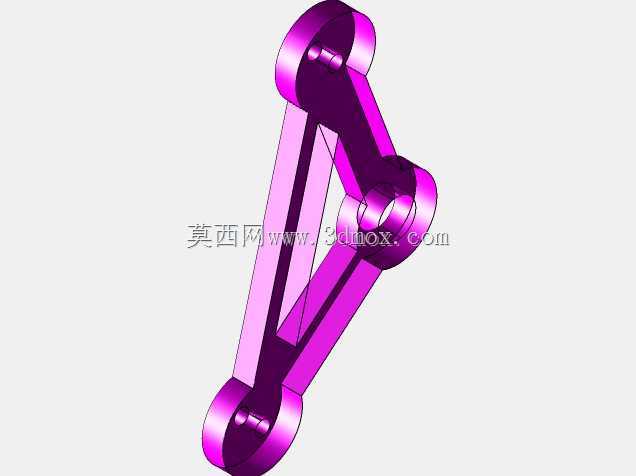

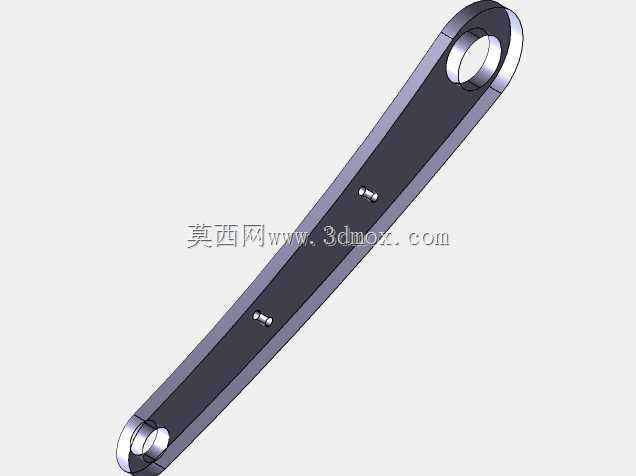

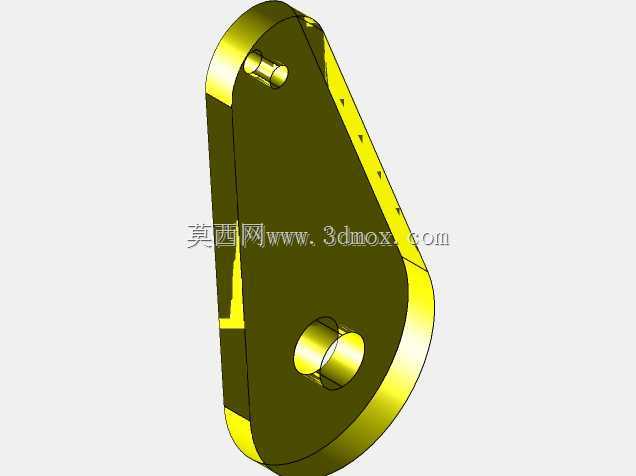

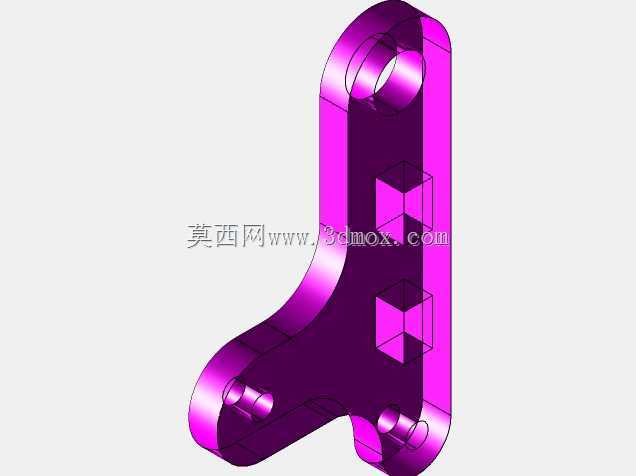

　　从结构设计逻辑来看，该构件采用三角形镂空的桁架式构型，而非实心杆结构，核心是在保证整体抗弯、抗扭刚度的前提下，尽可能降低构件自身重量，减少运动过程中的惯性负载，降低驱动端的动力冗余要求。三个铰接孔位的同轴度、孔端面与杆身轴线的垂直度是加工与建模阶段的核心管控公差，若同轴度超差，装配后会出现销轴卡滞、运动过程中别劲的问题，长期运行会加剧铰接处衬套的磨损，缩短构件维护周期。三个孔位的中心距尺寸直接决定了整个连杆机构的传动比与运动轨迹，建模阶段需要先根据执行端需要的行程、摆角范围，通过平面连杆机构的运动学仿真反推三个孔位的坐标参数，再倒推杆身的截面尺寸，确保在最大载荷工况下，杆身的最大变形量控制在许用挠度范围内，避免因构件变形导致执行端定位精度超差。

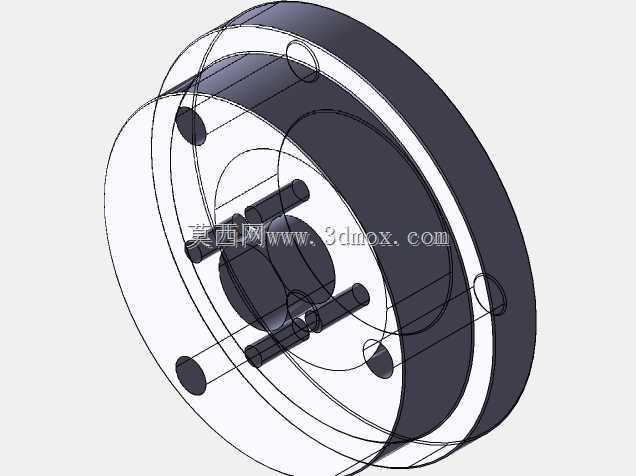

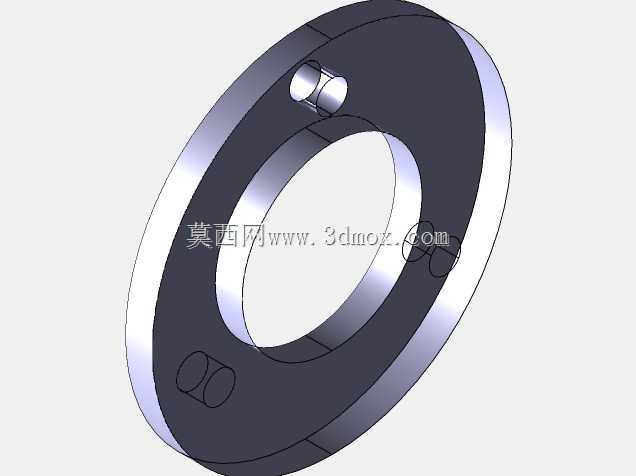

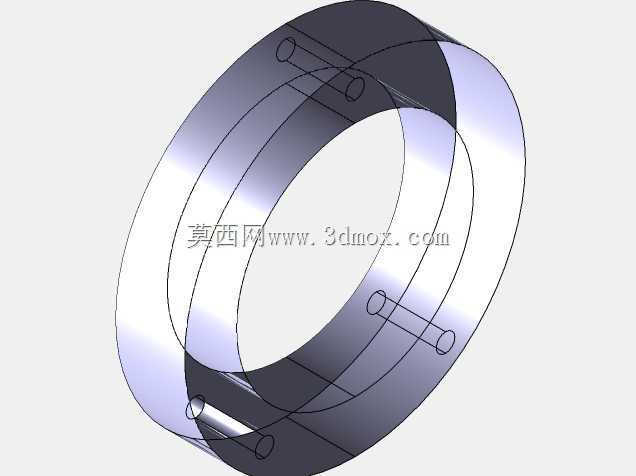

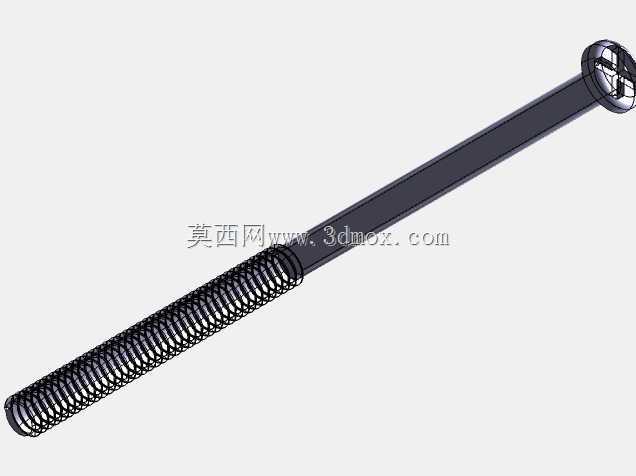

　　从安装边界来看，三个铰接孔的内径尺寸需要匹配对应规格的销轴与衬套，通常孔内会预留衬套安装的公差带，装配时压入自润滑铜套或者滚动轴承，降低铰接处的转动摩擦阻力。构件的整体外轮廓尺寸需要提前与周边的固定机架、相邻运动构件做干涉校验，尤其是在运动到极限摆角位置时，要保证杆身的镂空边缘、孔位凸台不会与周边构件发生剐蹭。杆身的截面采用等厚的薄壁结构，壁厚尺寸根据载荷大小选取，通常轻载工况下壁厚取3-5mm即可满足强度要求，若应用在有冲击载荷的工况下，需要在三个孔位的凸台与杆身的衔接处做圆角过渡，降低应力集中系数，避免长期交变载荷下出现疲劳裂纹。

　　这类连杆式机械臂构件的运动特性完全由几何尺寸决定，不存在电控补偿的空间，因此建模阶段的尺寸链校验尤为重要，需要将构件装配到整体机构中做全行程的运动仿真，逐一核对每个位置的传动角是否在许用范围内，避免出现传动角过小导致的机构死点，或者驱动力矩激增的问题。和多关节机械臂相比，这类构件的结构更简单，维护成本更低，不需要布设线缆、集成驱动元件，仅靠纯机械结构就能实现固定轨迹的运动传递，在一些对可靠性要求高、运动轨迹固定的专用设备中应用十分广泛，比如自动化检测线上的传感器摆臂、小型装配设备的夹紧联动杆、包装设备的拨料构件等，都能看到这类三角连杆机械臂的衍生结构。设计时还需要考虑构件的加工工艺性，这类结构通常采用铝合金或者45号钢加工，铝合金构件多用于载荷小、对重量敏感的场景，通过铣削加工一次成型，钢构件则多用于载荷稍大的场景，部分批量大的场景也可以采用模锻工艺制作毛坯，再精加工孔位，进一步降低生产成本。铰接孔的表面粗糙度需要控制在Ra1.6以下，保证衬套压装后的贴合精度，杆身的非配合面可以做氧化或者喷塑处理，提升构件的防锈能力，适配车间内的多油污、多粉尘的工作环境。
