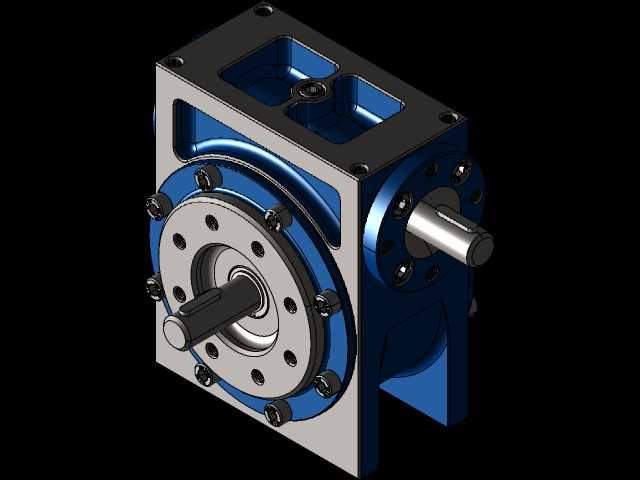

1:20减速比蜗轮蜗杆传动箱体结构

车间里常规蜗杆减速箱跑满半年就容易出现端盖渗油、啮合侧隙忽大忽小的问题，根源多是箱体加工时轴承孔同轴度偏差、蜗杆支撑跨距设计冗余不足，这套1:20速比的蜗杆传动结构在细节上刚好对准了这些长期被忽略的加工适配痛点。

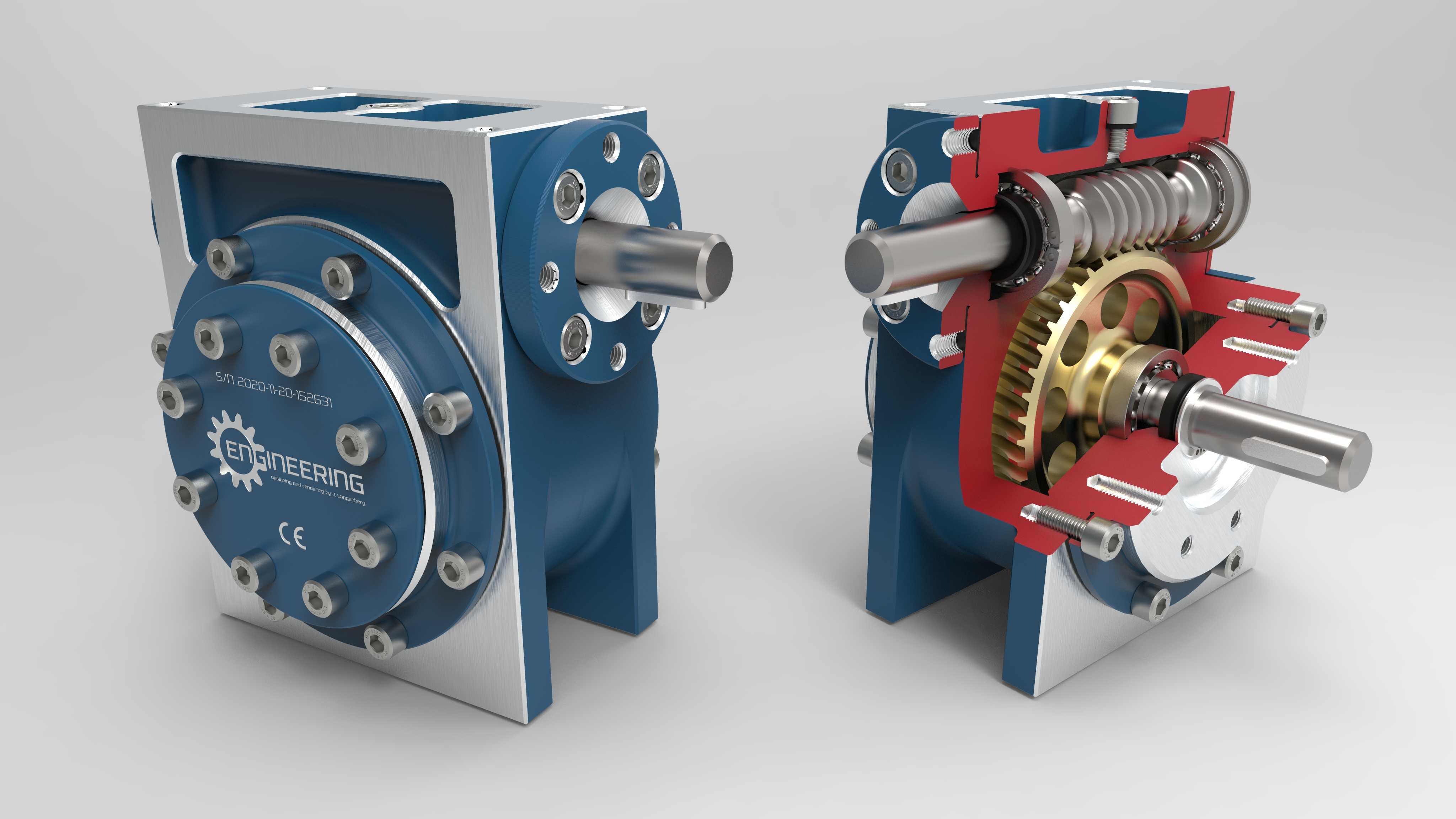

剖视视角能直接看到蜗杆两端采用角接触球轴承成对布置的设计，轴承座孔的台阶公差被压到了H7级，加工时只要一次装夹完成两端孔的镗削，就能避免二次装夹带来的同轴度误差，不用后续靠铜垫反复调整啮合间隙。箱体结合面没有做常规的平面密封胶槽，而是把法兰面的平面度要求提到了0.02mm，配合0.5mm厚的耐油石棉垫就能实现静密封，既省了打胶的工序，也避免残胶进入啮合区磨损齿面。

蜗轮部分采用齿圈与轮毂分体的结构，齿圈用锡青铜加工，轮毂用45钢调质，过盈配合加骑缝销固定，比整体铜蜗轮省了近60%的铜材成本，加工时齿圈可以单独滚齿后再压装，不用整料上滚齿机卡持大尺寸毛坯，大幅降低了装夹找正的时间。输出轴的键槽位置特意避开了轴肩应力集中区，轴端的锁紧螺母预留了防松垫圈的安装位，长期正反转切换时也不会出现轴窜动。

端盖的固定螺栓孔做了锪平处理，现场装配时不用再打磨铸件表面的漆瘤，螺栓能均匀压紧，不会出现单边受力导致的端盖倾斜。箱体底部的安装脚做了加宽处理，四个安装孔的位置公差控制在±0.1mm，和设备底座对接时不用再扩孔修正。观察油位的视镜孔直接开在箱体侧面的啮合区下方，不用打开箱盖就能直接看到蜗轮齿面的浸油深度，日常维护时能快速判断油量是否合适，避免油位过高带来的搅油损失，或是油位过低导致的齿面干磨。

蜗杆的输入轴端做了双唇形油封的安装位，两道油封反向布置，外侧防尘内侧封油，在多粉尘的车间环境里也能阻挡杂质进入箱体，比单油封结构的使用寿命长两倍以上。所有外露的螺栓都采用内六角圆柱头设计，没有突出的棱角，既避免搬运时磕碰损坏螺栓头，也让整体外观更规整，后期做表面喷塑时也不会出现死角。
