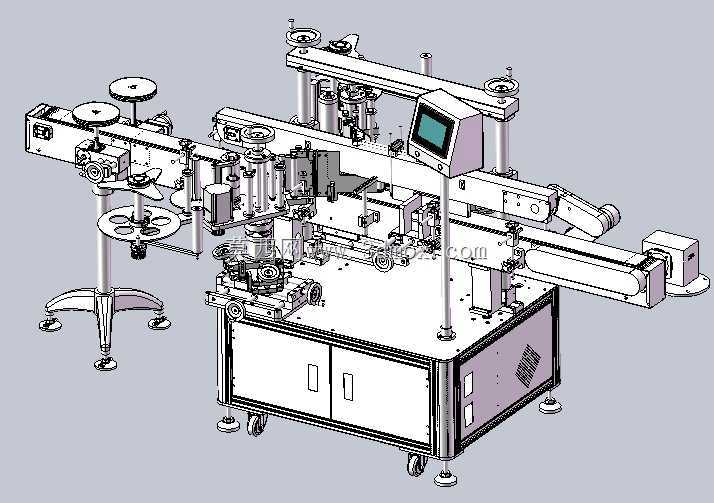

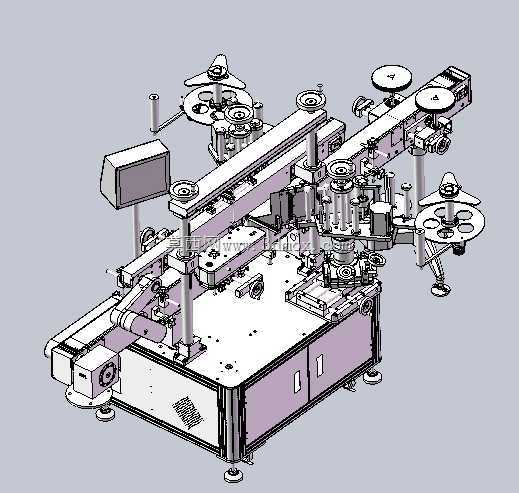

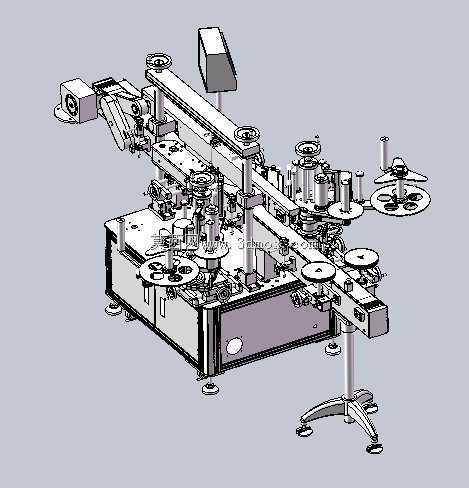

食品医药产线全自动双面贴标设备

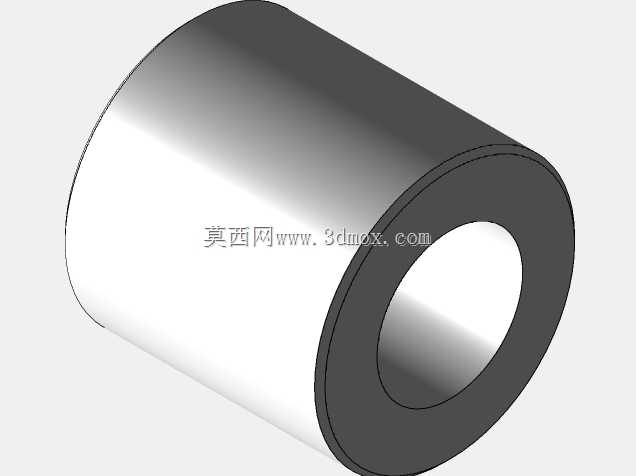

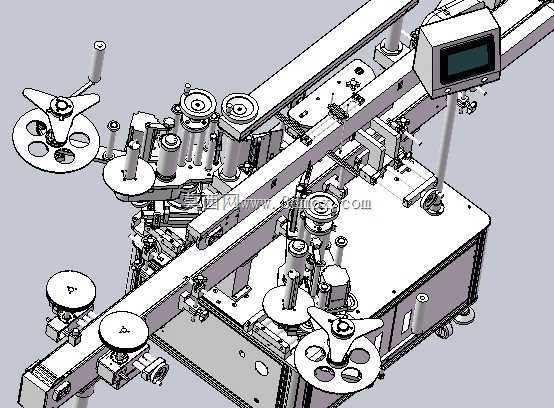

食品医药灌装产线的贴标工位常年存在两个棘手问题，一是圆瓶、扁瓶切换时压瓶机构与输送线速度匹配度差，标签容易起皱偏移，二是双面贴标时瓶身定位不稳，前后标签对位误差常超出工艺允许范围。这套设备的结构优化完全围绕这两个现场痛点展开，没有做冗余的花哨设计。压瓶组件的高度调节采用了带刻度的丝杆导柱结构，不同高度的方瓶、油瓶切换时，不用反复试凑对位，松开锁紧手柄转动调节手轮就能快速匹配瓶身高度，压瓶轮的包胶材质选用了邵氏硬度45度的硅胶，接触瓶身时不会刮擦标签面，也能提供足够的摩擦力带动瓶身匀速转动，和下方输送链板的线速度差控制在0.2%以内，从根源上避免标签拉扯褶皱。贴标头的安装支架做了三轴可调设计，水平、垂直、倾斜角度都能单独微调，针对锥度瓶或者异形瓶的贴标需求，不用更换额外工装就能调整标签的贴合角度，标带的走带路径上设置了三组浮动张紧轮，能吸收标带高速送进时的跳动，送标精度稳定控制在±0.5mm以内。机身底部的脚轮搭配可调支撑脚，产线布局调整时能快速推移移位，到位后旋下支撑脚就能保证整机水平度，避免长时间运行后输送链板跑偏。两侧的贴标工位独立控制，既能同时完成双面贴标，也能单独开启单侧工位做单标贴附，适配不同规格产品的生产需求。电控柜的散热孔做了下进上出的防尘设计，食品车间多水汽多粉尘的环境下，能减少杂物进入柜内影响电气元件寿命，操作屏的安装角度做了15度的仰角优化，操作人员站在产线旁不用弯腰就能调整参数，长时间操作的疲劳度更低。所有与瓶身、标签接触的零部件都做了圆角钝化处理，没有尖锐棱角，不会刮伤包装表面也能避免操作人员调试时磕碰受伤，输送链板的侧挡条采用快拆结构，更换不同宽度的瓶型时，不用工具就能快速调整挡条间距，换型时间比常规结构缩短近六成。
