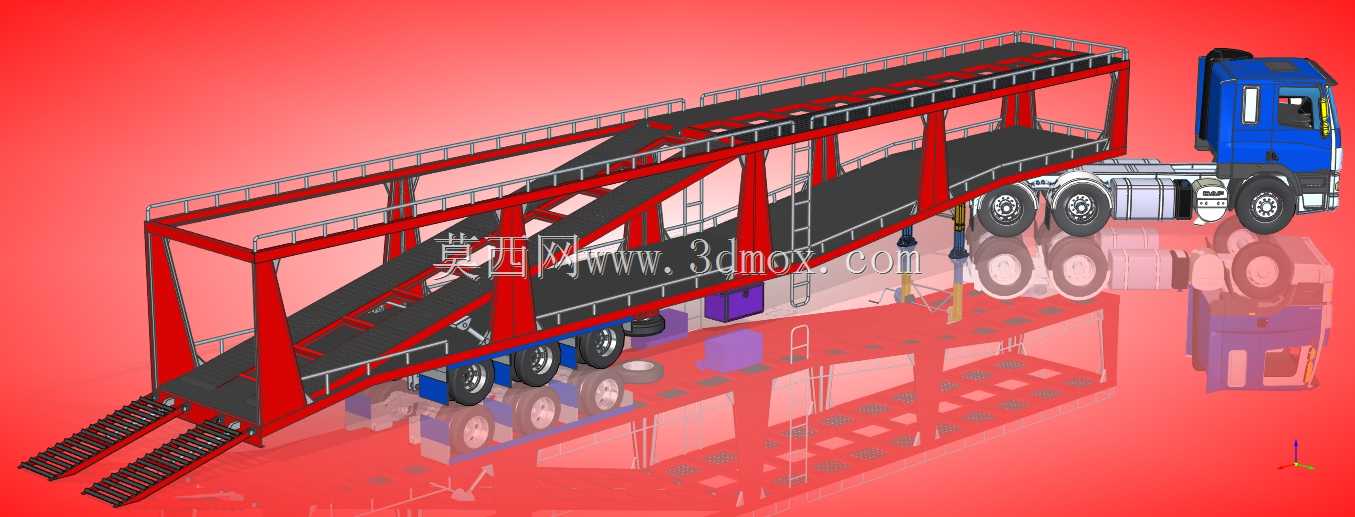

三轴轿运车辆承载框架结构设计

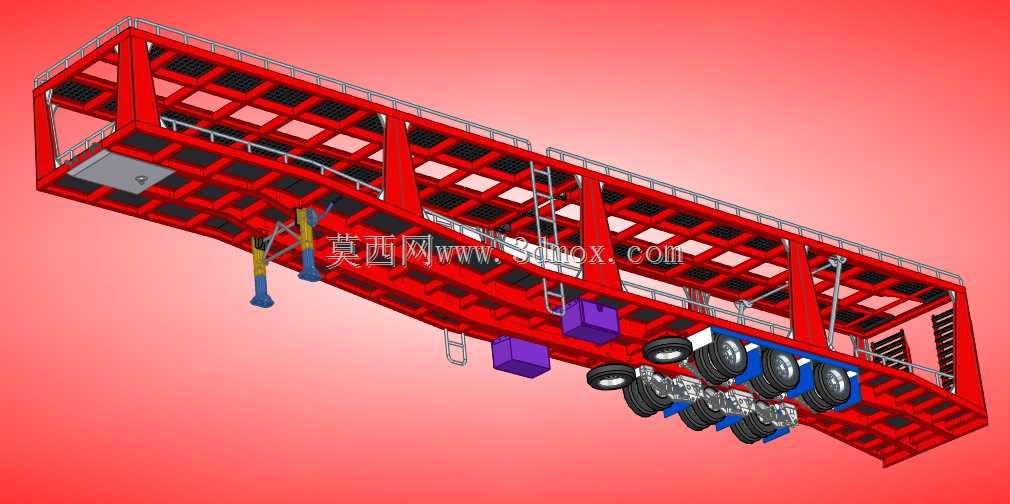

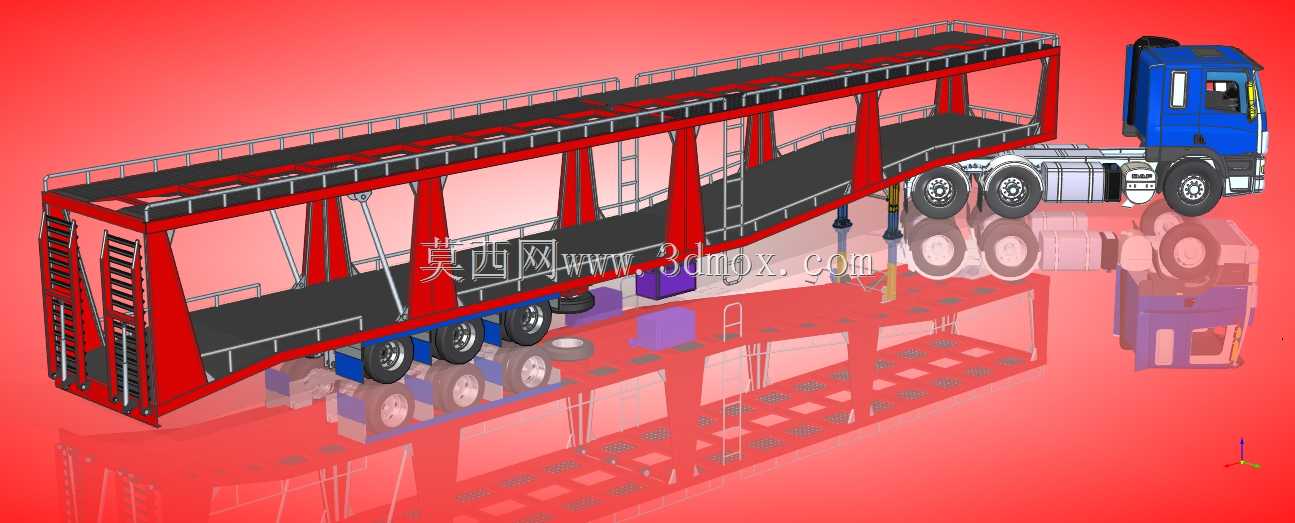

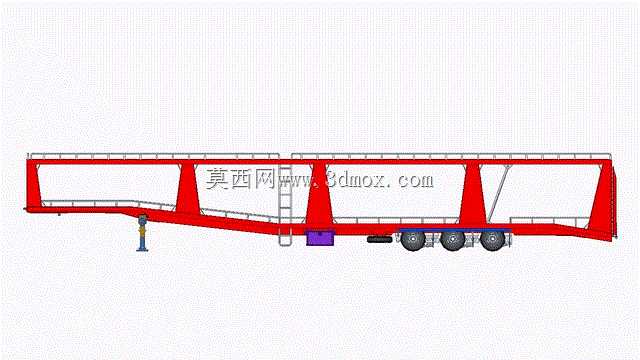

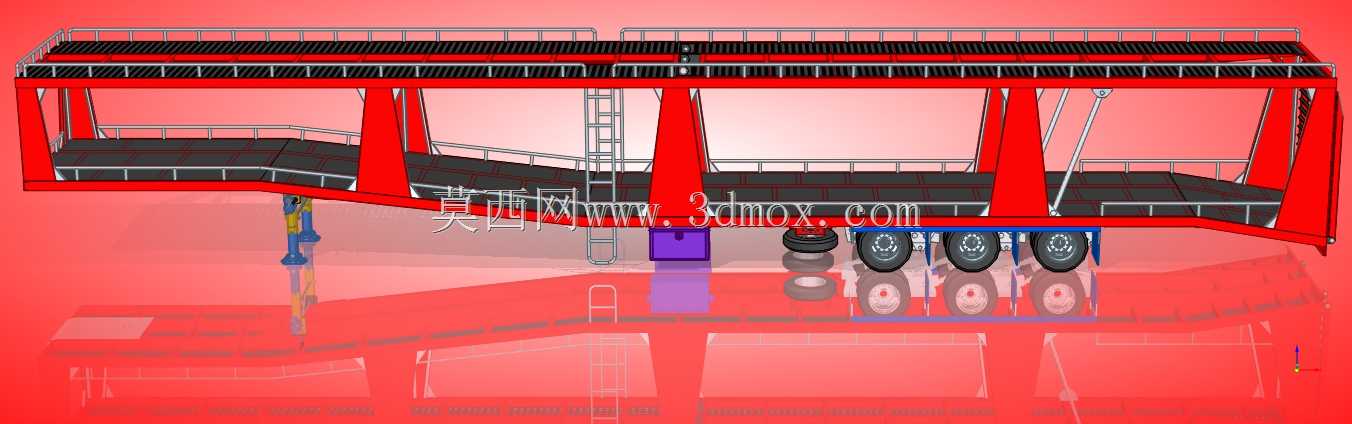

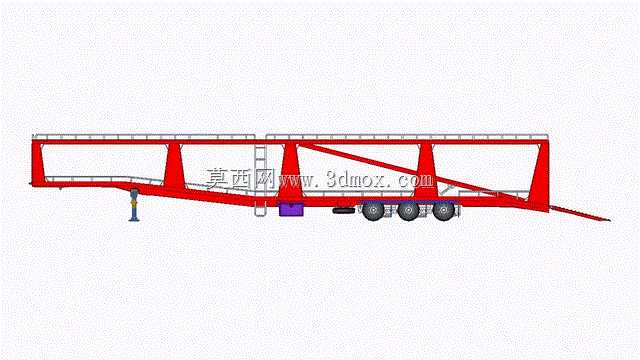

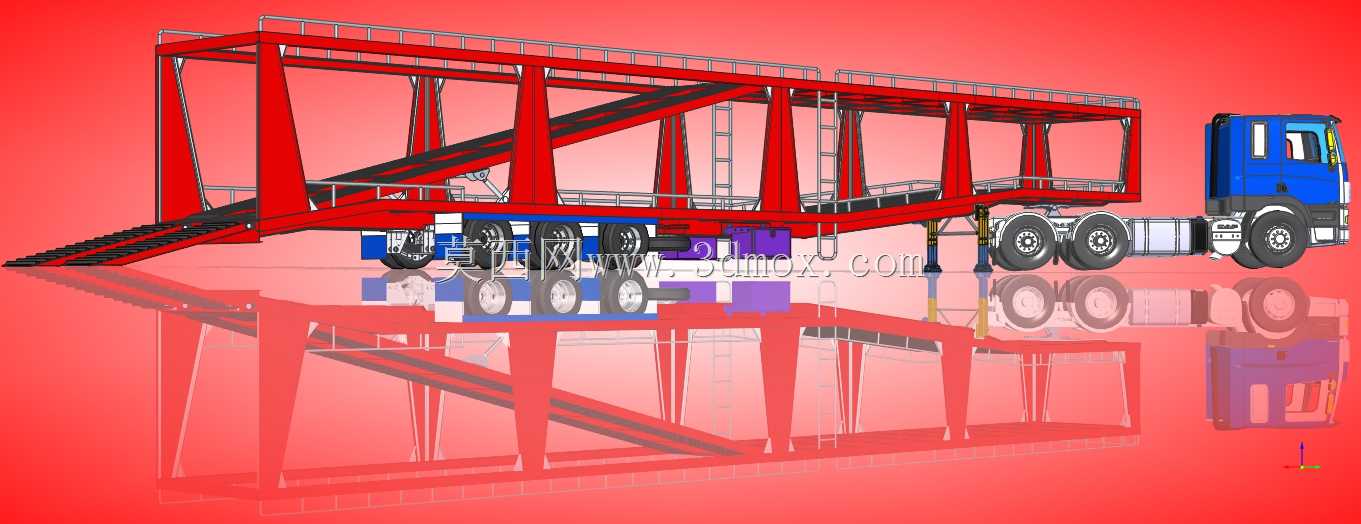

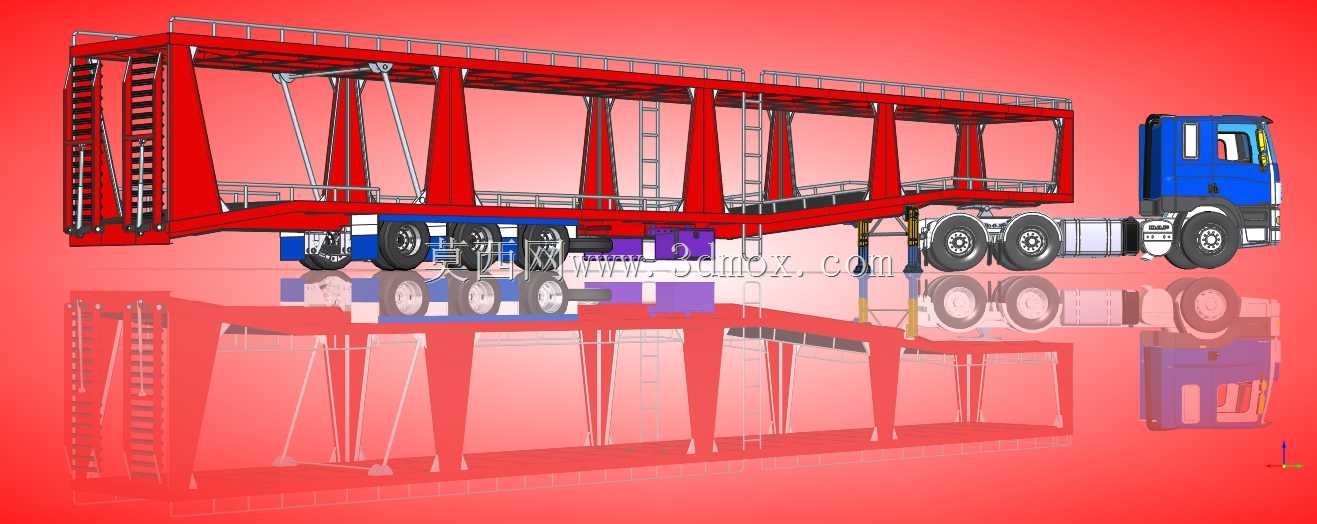

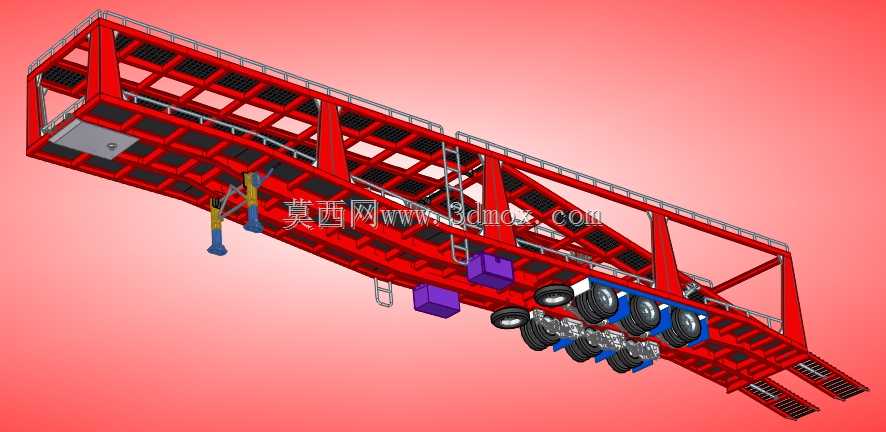

长途商品车运输场景里，传统轿运挂车常出现上层跳板形变、侧方护栏开焊、支腿受力不均的问题，这套三轴运输拖车的框架结构在加工适配层面做了大量针对性调整。主纵梁采用变截面箱型结构，靠近鹅颈位置的腹板厚度比尾部厚两毫米，避开了等截面梁在牵引座附近应力集中导致的焊道开裂隐患，下料时腹板拼接缝特意错开轮拱上方的受力集中区，拼接坡口预留3毫米钝边，适配车间埋弧焊的一次成型工艺，不用后续补焊打磨。三根车桥的安装座直接在纵梁下翼板一体铣出定位止口，比传统焊接座的同轴度公差能控制在0.2毫米以内，装配时不用反复调整桥距，减少了轮胎偏磨的概率。侧方的斜向加强筋不是等距排布，靠近跳板铰接点的位置筋板间距缩小15厘米，刚好对应车辆上下时的动载荷峰值区，筋板和纵梁的连接采用塞焊加角焊组合，避免长期颠簸后筋板开焊脱落。上层承载面的防滑条采用嵌入式安装，在纵梁上翼板预先铣出2毫米深的卡槽，防滑条压入后点焊固定，比传统表面焊接的防滑条抗冲击能力提升近四成，不会被商品车轮胎剐蹭脱落。尾部的跳板铰接轴采用带自润滑衬套的结构，衬套压入座孔时预留0.1毫米的过盈量，日常使用不用频繁加注黄油，适配长途运输无保养的工况。前端支腿的安装座做了加宽处理，和纵梁连接的位置增加了两块三角加强板，避免场地不平整时支腿受力把纵梁翼板顶变形。爬梯的踏步板采用冲孔翻边结构，翻边高度1.5厘米，既减轻自重又能保证雨雪天气的摩擦力，不用额外加装防滑网。框架上的线束固定座全部采用冲压一体件，提前在纵梁腹板上冲好对应的安装孔，装配时直接用螺栓固定，不用现场焊接破坏漆面。所有外露的棱角都做了R3的倒角处理，既避免加工时割伤工人，也能减少运输过程中对商品车车漆的剐蹭。轮拱位置的挡泥板支架直接固定在车桥安装座上，比固定在纵梁上的结构减少了颠簸带来的震动，挡泥板不容易出现震裂的情况。
